- Seite 1 KNF 316780-316782 09/23 NPK012 ORIGINAL BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH PENDELKOLBENPUMPE Hinweis! Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Betriebs- und Montageanleitung und die Sicherheitshinweise!
- Seite 2 Inhalt KNF Neuberger GmbH Alter Weg 3 1 Zu diesem Dokument ............ 3 79112 Freiburg 1.1 Umgang mit der Betriebs- und Montageanleitung .. 3 Deutschland 1.2 Haftungsausschluss.......... 3 Tel. 07664/5909-0 1.3 Symbole und Kennzeichnungen ....... 3 Fax. 07664/5909-99 2 Sicherheit ................ 5 2.1 Personal und Zielgruppe........... 5 2.2 Verantwortung des Betreibers ........ 5...
- Seite 3 Die Betriebs- und Montageanleitung ist Teil der Pumpe. à Bei Unklarheiten zum Inhalt der Betriebs- und Montageanleitung fra- gen Sie bitte beim Hersteller nach (Kontaktdaten: siehe www.knf.com). Halten Sie dafür Typ und Seriennummer der Pumpe bereit. à Lesen Sie die Betriebs- und Montageanleitung, bevor Sie die Pumpe in Betrieb nehmen.
- Seite 4 Dieses Zeichen weist auf wichtige Informationen hin. Piktogrammerklärung Piktogramm Bedeutung Allgemeines Warnzeichen Warnung vor heißer Oberfläche Warnung vor elektrischer Spannung Warnung vor giftigen Stoffen Warnung vor Handverletzungen durch Quetschung Beachten Sie die Betriebsanleitung Allgemeines Gebotszeichen Tab.2 Piktogrammerklärung Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 5 Beeinträchtigung der Pumpe kommen kann. Betriebs- Betreiben und stellen Sie die Pumpe nur unter den in Kapitel 2.4 Betriebs- parameter bedingungen und 3 Technische Daten, beschriebenen Betriebsparametern und Betriebsbedingungen auf. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 6 Stellen Sie sicher, dass hieraus keine Gefahrensituation entstehen kann. gefährlichen Beachten Sie beim Fördern gefährlicher Medien die Sicherheitsbestim- Medien mungen im Umgang mit diesen Medien. Umgang mit brennbaren Medien Beachten Sie, dass die Pumpe nicht explosionsgeschützt ausgeführt ist. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 7 Lebensmitteln. Die Pumpen dürfen standardmäßig nicht zur gleichzeitigen Erzeugung von Vakuum und Überdruck genutzt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden. Am Einlass der Pumpe darf kein Überdruck angelegt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden.
- Seite 8 Delegierte Richtlinie (EU) 2015/863 der Kommission) 2.8 Kundendienst und Reparatur Kundendienst und Reparaturen Die Pumpe ist wartungsfrei. Jedoch empfiehlt KNF, die Pumpe regelmäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen. Lassen Sie Reparaturen an den Pumpen nur vom zuständigen KNF-Kun- dendienst durchführen.
- Seite 9 NPK012 Spannung [V] Frequenz [Hz] Leistung P Max. Stromaufnahme [A] Schutzart Motor IP 20 Max. zulässige Netzspannungs- ± 10% schwankungen Tab.8 Elektrische Daten Gewicht Pumpentyp Gewicht [kg] NPK012 ca. 0,6 Tab.9 Gewicht Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 10 Maximale Einbauhöhe [m ü. NN] 2000 Schutzart Pumpe (DIN EN 60529 / IP 00 IEC 60529) Anlauf gegen: - Druck [bar ü] - Vakuum [mbar abs.] Tab.10 Sonstige Parameter *Wert gemessen am Pumpenkopf Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...

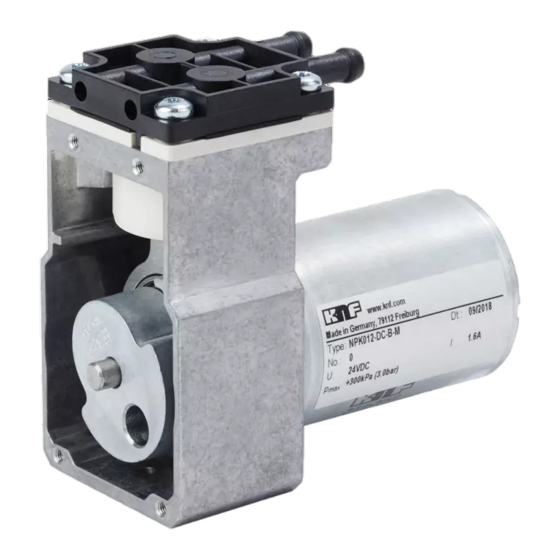

- Seite 11 Pendelkolbenpumpe NPK012 Produktbeschreibung 4 Produktbeschreibung Aufbau 1 Pneumatischer Pum- penauslass 2 Pneumatischer Pum- peneinlass 3 Motor 4 Pumpenkopf Abb.1 Aufbau NPK012 Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 12 Im Aufwärtshub drückt der Pendelkolben das Medium über das Auslass- ventil (2) aus dem Pumpenkopf heraus. Der Pendelkolben ist zum Pumpenge- häuse hin durch eine Dichtlippe (5) abgedichtet und arbeitet ölfrei. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 13 - 10 bis + 60 Zul. Feuchte (nicht betauend) [%] 30 bis 85 Tab.11 Transportparameter und Lagerungsparameter Achten Sie vor der Inbetriebnahme darauf, dass die Pumpe die Umgebungstemperatur erreicht hat (3 Technische Daten). HINWEIS Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 14 Durch Greifen der Pumpe am Motor besteht die Möglichkeit zur Verletzung durch Schneiden an VORSICHT den scharfen Kanten. à Tragen Sie ggf. eine passende persönliche Schutzausrüstung (z.B. Sicherheitsschuhe, Sicherheitshandschuhe). à Befestigungsmaße Befestigungsmaße siehe nachfolgende Abbildungen: Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 15 Montieren Sie die Pumpe an der höchsten Stelle im System, damit sich kein Kondensat im Pumpenkopf sammelt. à Schützen Sie die Pumpe vor Staubeinwirkung. à Schützen Sie die Pumpe vor Vibration und Stoß. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 16 Es gilt einen ausreichenden Potentialaus- gleich gemäß EN 60479-1 zu dimensionieren. à Anschlusskabel befestigen Befestigen Sie die Anschlusskabel so, dass – die Kabel nicht mit beweglichen oder heißen Teilen in Berührung kommen. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 17 HIGH-Signal= Motor AUS Drehrichtungsvorgabe Gelb LOW-Signal = CCW TTL-Signal HIGH-Signal= CW Zulässiger PWM-Signalbereich* Soll-Drehzahlvorgabe nach Pumpentyp (Max. Drehzahl bei 0% PWM) 30…0% 50…0% Tab.12 Anschlussplan Motorsteuerung NPK 012_DC-B-M *siehe Kapitel 7.3 Steuerfunktionen DC-B-M Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 18 Auslass der Pumpe sicher ab (bzgl. Medium und Geräusch). à Entkoppelung KNF empfiehlt, die Pumpe vom Rohrleitungssystem mechanisch zu entkoppeln, z.B. durch Verwendung flexibler Schläuche oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingun- gen und Geräusche der Pumpe auf das System übertragen werden.
- Seite 19 Betreiben Sie die Pumpen nur unter den Betriebsparametern und Be- triebsbedingungen, die in Kapitel 3 Technische Daten, beschrieben sind. à Stellen Sie die bestimmungsgemäße Verwendung der Pumpen (siehe Kapitel 2.6.1 Bestimmungsgemäße Verwendung) sicher. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 20 Dämpfe als Medium Die Lebensdauer der Dichtlippe kann verlängert werden, wenn sich kein Kondensat in der Pumpe bildet. Deshalb: à Führen Sie Arbeiten mit gesättigten oder nahezu gesättigten Dämpfen nur mit warmer Pumpe durch. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 21 Pendelkolbenpumpe NPK012 Betrieb à KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Kapitel Pumpe spülen), um die Le- bensdauer der Dichtlippe zu verlängern. 7.2 Informationen zum Ein- und Ausschalten der Pumpe Pumpe einschalten Die Pumpe darf beim Einschalten gegen Druck und/oder Vakuum anlaufen (siehe 3 Technische Daten).
- Seite 22 Motorgehäuse 95°C nicht überschreiten. Messstelle siehe Skizze: Messstelle für max. Temperatur am Pumpenkopf Messstelle für max. Temperatur am Motorgehäuse Abb.5 Temperaturmessstellen NPK012 Für weitere Informationen wenden Sie sich an den KNF-Kundendienst. Kontaktdaten: siehe www.knf.de. Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 23 8.1 Pumpe spülen Bei Förderung von gefährlichen und umweltgefährdenden Medien emp- fiehlt KNF, die Pumpe vor dem Ausschalten bei atmosphärischem Druck einige Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas) zu spülen, um die Lebensdauer der Dichtlippe zu verlängern.
- Seite 24 Die angelegte Spannung darf den in Kapitel 6.2 Elektrisch anschließen angegebenen Wert nicht überschreiten. à Falsche Polung der Anschlusslit- Pumpe vom elektrischen Netz nehmen. à Auf richtige Polung der Anschlusslitzen achten und Pumpe anschließen. Tab.13 Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 25 Tab.15 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). 1. Spülen Sie die Pumpe einige Minuten mit Luft (falls aus Sicherheits- gründen notwendig: mit einem Inertgas) bei atmosphärischem Druck, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu be-...
- Seite 26 Zubehör Pendelkolbenpumpe NPK012 10 Zubehör Zubehör Bestellnummer Ansaugfilter 319074 Geräuschdämpfer 058987 Deckelset 325019 Fußplattenset 325020 Tab.16 Abb.6 Zubehör Deckelset und Fußplattenset Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 09/23...
- Seite 27 Fordern Sie ggf. eine Originalverpackung gegen Berech- nung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Fördermedium und die Rei- nigung der Pumpe vorlegt. Ebenso ist eine Rückgabe von Altgeräten mög- lich.
- Seite 28 KNF weltweit Unsere lokalen KNF-Partner finden Sie unter: www.knf.com...
