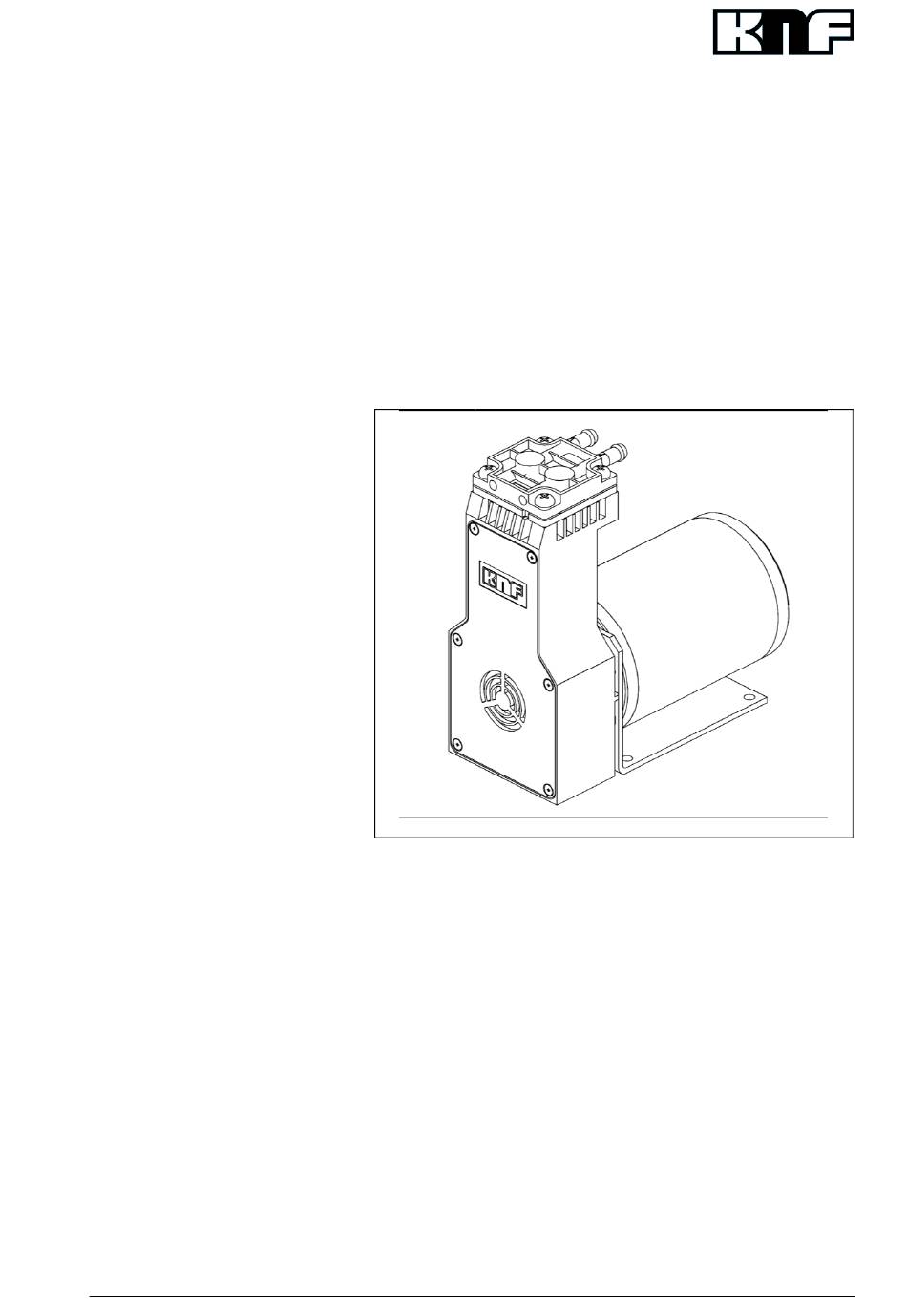

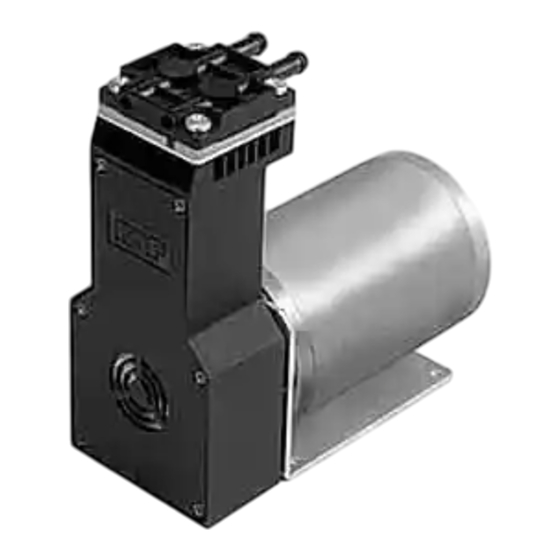

Pendelkolben-Kompressoren und Vakuumpumpen
NPK 018 DC Pressure
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
KNF Neuberger GmbH
Alter Weg 3
79112 Freiburg
Deutschland
Tel. 07664 / 5909-0
Fax 07664 / 5909-99
E-Mail: info@knf.de
www.knf.de
KNF 121566-121568 09/19
Original-Betriebs- und Montageanleitung, deutsch
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Montieren und anschließen ...................................................... 7
6. Betrieb ...................................................................................... 9
7. Störungen beheben ................................................................ 10
8. Zubehör .................................................................................. 11
9. Rücksendungen...................................................................... 12
NPK 018 DC Vacuum
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Verwandte Anleitungen für KNF NPK 018 DC Pressure
Inhaltszusammenfassung für KNF NPK 018 DC Pressure
- Seite 1 Pendelkolben-Kompressoren und Vakuumpumpen NPK 018 DC Pressure NPK 018 DC Vacuum Betriebs- und Montageanleitung Diese Betriebs- und Monta- geanleitung lesen und beach- ten! Inhalt Seite 1. Zu diesem Dokument ............... 2 KNF Neuberger GmbH 2. Verwendung ................3 Alter Weg 3 3.
- Seite 2 Sonstige Hinweise und Symbole ➔ Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 3 Medien fördern. WARNUNG Die Pumpen sind nicht geeignet zur Förderung von Stäuben. Die Pumpen sind nicht geeignet zur Förderung von Dämpfen und Flüssigkeiten. An der Saugseite der Pumpe darf kein Überdruck angelegt wer- den. Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 4 Netzanschlüsse und Einrichtungen zum Trennen und Aus- schalten der unvollständigen Maschine sowie Überstrom- und Überlastschutzeinrichtungen beim entsprechenden Einbau berück- sichtigt werden. Darüber hinaus muss beim Einbau ein Berührungsschutz gegen bewegte und heiße Teile, soweit vorhanden, vorgesehen werden. Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 5 Die folgenden harmonisierten Normen werden erfüllt: NPK 018 DC DIN EN 55014-1/2 DIN EN 61000-3-2/3 DIN EN 61000-6-1/3 DIN EN 50581 Tab. 2 Reparaturen an der Pumpe nur vom zuständigen KNF Kunden- Kundendienst und Reparaturen dienst durchführen lassen. Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 6 + 5 °C bis + 40 °C Zulässige Medientemperatur + 5 °C bis + 40 °C Gasdichtheit Die Gasdichtheit der Pumpe ist vom verwendeten Medium abhängig.* * Sollten Sie dazu Fragen haben, kontaktieren Sie bitte Ihren KNF-Berater. Tab. 7 Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 7 Die Versorgungsspannung darf um maximal + 10 % oder - 10 % von den Angaben auf dem Typenschild abweichen. 2. Plus- und Minuspol anschließen. Auf die richtige Polung achten: rotes Motorenkabel: + schwarzes Motorenkabel: - Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 8 2. Zubehörteil Geräuschdämpfer/Ansaugfilter (falls vorhanden) auf den entsprechenden Schlauchnippel stecken. 3. Saug- und Druckleitung anschließen (Schlauch ID 6 mm). 4. Saug- und Druckleitung abfallend verlegen, so dass kein Kondensat in die Pumpe laufen kann. Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 9 Pumpe einschalten Die Pumpe darf beim Einschalten nicht gegen Druck oder Vakuum anlaufen. Dies gilt auch im Betrieb nach kurzzeitiger Stromunterbrechung. ➔ Sicherstellen, dass beim Einschalten normaler atmosphäri- scher Druck in den Leitungen herrscht. Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 10 ➔ Anschlüsse und Leitungen prüfen. Anschlüsse oder Leitungen sind ganz oder teilweise verstopft. ➔ Verstopfende Teile und Partikel entfernen. ➔ Kopfbauteile reinigen. Kopfteile sind verschmutzt. ➔ Pumpe ersetzen. Dichtlippe oder Ventilplatten sind abgenutzt. Tab. 9 Original-Betriebs- und Montageanleitung, deutsch, KNF 121566-121568 09/19...
- Seite 11 Zubehör Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). 1. Pumpe spülen, um den Pumpenkopf von gefährlichen Gasen zu befreien: Dazu die Pumpe einige Minuten unter Atmosphä- renbedingungen mit Luft (falls aus Sicherheitsgründen not-...
- Seite 12 Rücksendungen Pendelkolbenpumpe NPK 018 Rücksendungen Voraussetzung für die Reparatur einer Pumpe durch KNF ist eine vollständig ausgefüllte Dekontaminationserklärung. Für Kunden aus Deutschland ist diese zu finden auf: www.knf.de/produkte/service. Für Kunden aus weiteren Ländern: Gehen Sie auf die Homepage www.knf.com und wählen Sie Ihr Land aus. Die Dekontamina- tionserklärung finden Sie im Downloadbereich.
