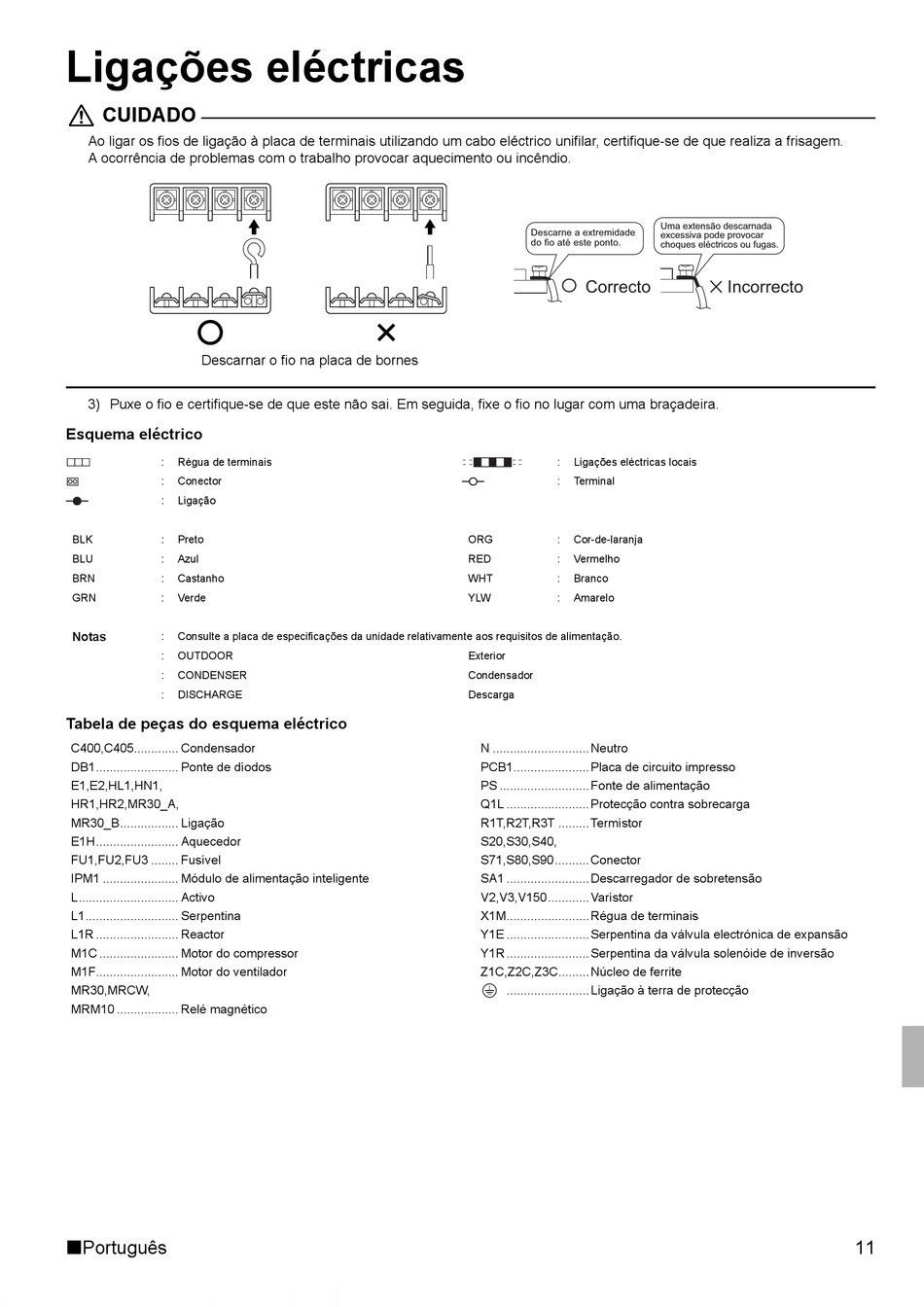

Ligações eléctricas
CUIDADO
Ao ligar os fios de ligação à placa de terminais utilizando um cabo eléctrico unifilar, certifique-se de que realiza a frisagem.
A ocorrência de problemas com o trabalho provocar aquecimento ou incêndio.
Descarnar o fio na placa de bornes
3) Puxe o fio e certifique-se de que este não sai. Em seguida, fixe o fio no lugar com uma braçadeira.
Esquema eléctrico
: Régua de terminais
: Conector
: Ligação
BLK : Preto
BLU : Azul
BRN : Castanho
GRN : Verde
Notas : Consulte a placa de especificações da unidade relativamente aos requisitos de alimentação.
: OUTDOOR
: CONDENSER
: DISCHARGE
Tabela de peças do esquema eléctrico
C400,C405............. Condensador
DB1........................ Ponte de díodos
E1,E2,HL1,HN1,
HR1,HR2,MR30_A,
MR30_B................. Ligação
E1H........................ Aquecedor
FU1,FU2,FU3 ........ Fusível
IPM1 ...................... Módulo de alimentação inteligente
L............................. Activo
L1........................... Serpentina
L1R ........................ Reactor
M1C ....................... Motor do compressor
M1F........................ Motor do ventilador
MR30,MRCW,
MRM10 .................. Relé magnético
Português
Descarne a extremidade
do fio até este ponto.
Correcto
: Ligações eléctricas locais
: Terminal
ORG : Cor-de-laranja
RED : Vermelho
WHT : Branco
YLW : Amarelo
Exterior
Condensador
Descarga
N ............................Neutro
PCB1......................Placa de circuito impresso
PS ..........................Fonte de alimentação
Q1L ........................Protecção contra sobrecarga
R1T,R2T,R3T .........Termístor
S20,S30,S40,
S71,S80,S90..........Conector
SA1 ........................Descarregador de sobretensão
V2,V3,V150............Varístor
X1M........................Régua de terminais
Y1E ........................Serpentina da válvula electrónica de expansão
Y1R ........................Serpentina da válvula solenóide de inversão
Z1C,Z2C,Z3C.........Núcleo de ferrite
........................Ligação à terra de protecção
Uma extensão descarnada
excessiva pode provocar
choques eléctricos ou fugas.
Incorrecto
