Daikin R410A Split Serie Installationsanleitung
Vorschau ausblenden Andere Handbücher für R410A Split Serie:

Werbung

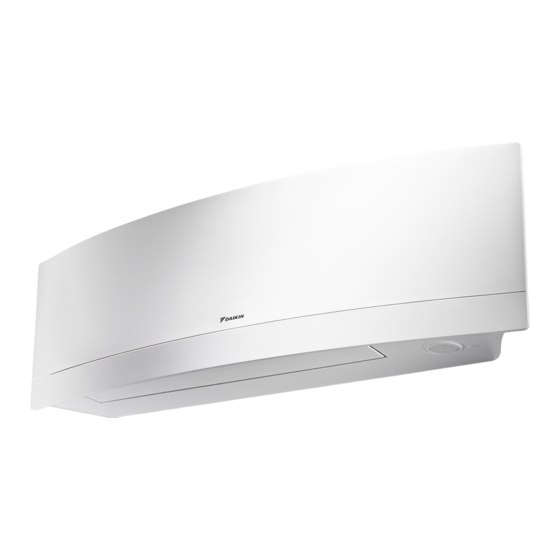

DAIKIN ROOM AIR CONDITIONER
R410A Split Series
MODELLE
FTXG20LV1BW FTXG20LV1BS
FTXG25LV1BW FTXG25LV1BS
FTXG35LV1BW FTXG35LV1BS
FTXG50LV1BW FTXG50LV1BS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Daikin R410A Split Serie

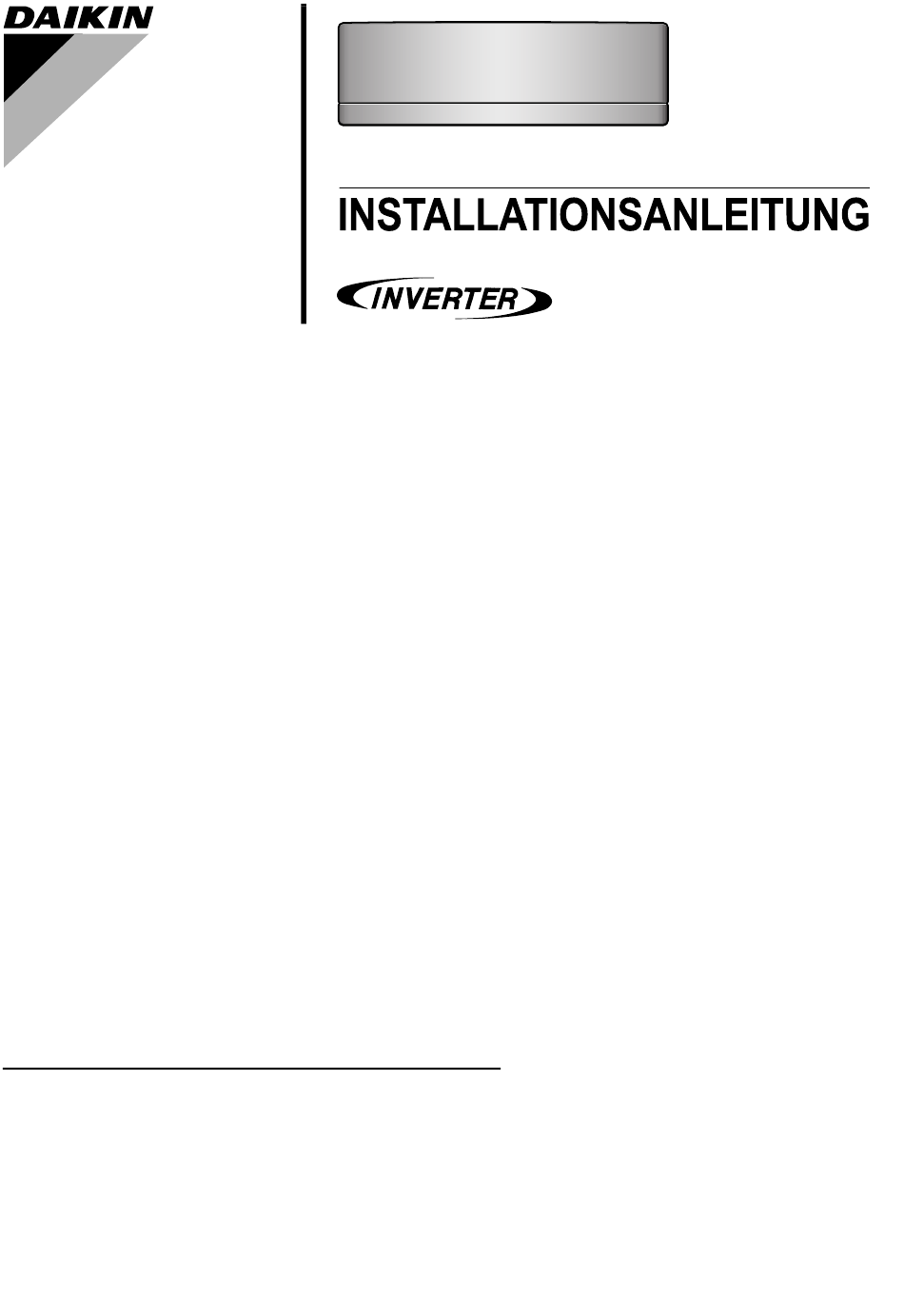

  • Seite 1 DAIKIN ROOM AIR CONDITIONER R410A Split Series MODELLE FTXG20LV1BW FTXG20LV1BS FTXG25LV1BW FTXG25LV1BS FTXG35LV1BW FTXG35LV1BS FTXG50LV1BW FTXG50LV1BS...
  • Seite 2 3P290872-14S...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und VORSICHT WARNUNG ...Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. VORSICHT..Eine Missachtung dieser Anweisungen kann zu Sachbeschädigung oder Körperverletzungen führen, die je nach den Umständen ernsthaft sein können.
  • Seite 4: Auswählen Eines Anbringungsortes

    Sicherheitshinweise VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten.
  • Seite 5: Zeichnung Für Die Installation Des Innengeräts

    Zeichnung für die Installation des Innengeräts Montageplatte Montageplatte Anbringen des Innengeräts Klauen des unteren Rahmens in die Montageplatte einhaken. Falls die Klauen schwer zu lösen Clip sind, entfernen Sie das Frontgitter. Frontgitter Unterer Rahmen Die Montageplatte muss an einer Wand installiert werden, Obere Frontblende Schrauben die das Gewicht des...
  • Seite 6: Tipps Zur Installation

    Tipps zur Installation Entfernen und Installieren der oberen Frontblende Verfahren zum Entfernen ■ 1) Öffnen Sie die obere Frontblende. 2) Schieben Sie die Verriegelung der Frontblende an der Rückseite der Frontblende nach oben, um die Verriegelungen zu lösen (linke und rechte Seite). 3) Entfernen Sie die Drehstifte der Blende an beiden Seiten aus den Drehstiftbohrungen und nehmen Sie die obere Frontblende ab.
  • Seite 7 Tipps zur Installation Entfernen und Installieren des Frontgitters • Verfahren zum Entfernen 1) Entfernen Sie die obere Frontblende und die Luftfilter. Drahtklemme 2) Entfernen Sie den Wartungsdeckel. (Siehe Verfahren zum Öffnen auf Seite 3.) Anschlüsse 3) Trennen Sie den Kabelsatz von der Kabelklemme und entfernen Sie den Kabelsatz von den Anschlüssen.
  • Seite 8 Tipps zur Installation Festlegen der verschiedenen Adressen Wenn zwei Innengeräte in einem Raum [Innengerät] [Fernbedienung] installiert sind, können die beiden Sensor des INTELLIGENTES AUGE Funkfernbedienungen auf unterschiedliche Adressen eingestellt werden. 1) Entfernen Sie die obere Frontblende und das Frontgitter. (4 Schrauben) 2) Trennen Sie die Adress-Lötbrücke (JA) auf der Platine auf.
  • Seite 9: Verlegen Der Kältemittelleitungen

    Tipps zur Installation • Verfahren zum Anbringen der Metallabdeckung des Metallplatte zur Abdeckung Elektrokastens der elektrischen Leitungen (B) 1) Haken Sie den oberen Teil der Metallplatte zur Abdeckung der elektrischen Leitungen (B) in die 2 Laschen ein. 2) Drücken Sie den Haken unten in eine Lasche ein und montieren Sie die Metallplatte zur Abdeckung der elektrischen Leitungen (B).
  • Seite 10 Verlegen der Kältemittelleitungen Kältemittelleitungen VORSICHT • Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) • Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R410A geeignetes Kältemittelöl.) •...
  • Seite 11: Installation Des Innengeräts

    Installation des Innengeräts Installieren der Montageplatte Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass das Gerät waagrecht ist und markieren Sie die Bohrlöcher an der Wand.
  • Seite 12 Installation des Innengeräts Verlegen von Rohren, Schläuchen und Kabeln • Das empfohlene Installationsverfahren ist die Verlegung der Rohrleitungen Kältemittelleitung und Ablaufschlauch an der Rückseite. zusammen mit Vinyl-KIebeband umwickeln. • Informationen zum Anschluss der Rohre unten oder an der Seite finden Sie unter "5. Anschluss der Rohre unten oder an der Seite" auf Seite 11.
  • Seite 13 Installation des Innengeräts 9) Achten Sie darauf, dass das Kabel zur Verbindung der Geräte nicht vom Innengerät eingeklemmt wird, und drücken Sie die Kabel zwischen den Geräten untere Kante des Innengeräts mit beiden Händen, bis es fest in Montageplatte den Haken der Montageplatte eingehakt ist. Sichern Sie das Abflussschlauch Innengerät mit den Innengerät-Befestigungsschrauben (M4 ×...
  • Seite 14 Installation des Innengeräts 3) Umwickeln Sie das Kabel zur Verbindung der Geräte, die Kältemittelleitungen und den Ablaufschlauch mit Isolierband und verbinden Sie sie so miteinander. Führen Sie dann den Ablaufschlauch und die Kältemittelleitungen durch die Wandöffnung, nachdem Sie sie durch die ausgeschnittene Öffnung für die Rohrleitung durchgeführt haben.
  • Seite 15 Installation des Innengeräts Elektroschaltplan Einheitliche Legende für Elektroschaltpläne Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. SCHUTZSCHALTER SCHUTZLEITER VERBINDUNG...
  • Seite 16 Installation des Innengeräts Abflussrohr Ablaufschlauch mit etwas Neigung nach unten verlegen. 1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an. Keine Bögen zulässig. Schlauchende nicht im Wasser enden lassen. 2) Entfernen Sie die obere Frontblende und die Luftfilter. (Siehe Vorgehensweise zum Entfernen auf Seite 4.) Gießen Sie etwas Wasser in die Ablaufwanne, um zu überprüfen, ob das Wasser einwandfrei abläuft.
  • Seite 17 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
  • Seite 18 3P358178-1G 2017.01...
