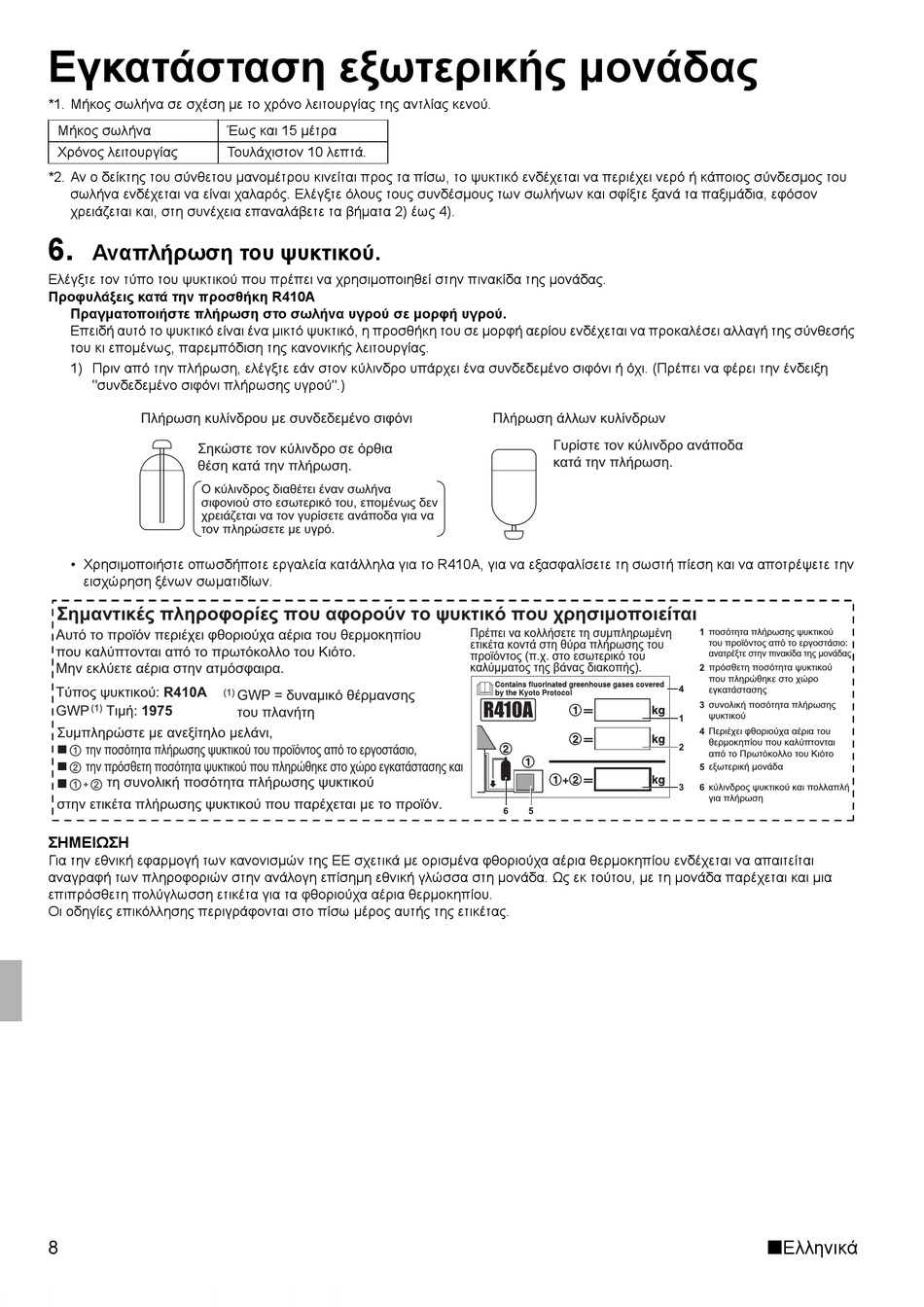

Daikin R410A Bedienungsanleitung Seite 82

Εγκατάσταση εξωτερικής μονάδας
*1. Μήκος σωλήνα σε σχέση με το χρόνο λειτουργίας της αντλίας κενού.
Μήκος σωλήνα
Χρόνος λειτουργίας
*2. Αν ο δείκτης του σύνθετου μανομέτρου κινείται προς τα πίσω, το ψυκτικό ενδέχεται να περιέχει νερό ή κάποιος σύνδεσμος του
σωλήνα ενδέχεται να είναι χαλαρός. Ελέγξτε όλους τους συνδέσμους των σωλήνων και σφίξτε ξανά τα παξιμάδια, εφόσον
χρειάζεται και, στη συνέχεια επαναλάβετε τα βήματα 2) έως 4).
6.
Αναπλήρωση του ψυκτικού.
Ελέγξτε τον τύπο του ψυκτικού που πρέπει να χρησιμοποιηθεί στην πινακίδα της μονάδας.
Προφυλάξεις κατά την προσθήκη R410A
Πραγματοποιήστε πλήρωση στο σωλήνα υγρού σε μορφή υγρού.
Επειδή αυτό το ψυκτικό είναι ένα μικτό ψυκτικό, η προσθήκη του σε μορφή αερίου ενδέχεται να προκαλέσει αλλαγή της σύνθεσής
του κι επομένως, παρεμπόδιση της κανονικής λειτουργίας.
1) Πριν από την πλήρωση, ελέγξτε εάν στον κύλινδρο υπάρχει ένα συνδεδεμένο σιφόνι ή όχι. (Πρέπει να φέρει την ένδειξη
"συνδεδεμένο σιφόνι πλήρωσης υγρού".)
Πλήρωση κυλίνδρου με συνδεδεμένο σιφόνι
Σηκώστε τον κύλινδρο σε όρθια
θέση κατά την πλήρωση.
Ο κύλινδρος διαθέτει έναν σωλήνα
σιφονιού στο εσωτερικό του, επομένως δεν
χρειάζεται να τον γυρίσετε ανάποδα για να
τον πληρώσετε με υγρό.
• Χρησιμοποιήστε οπωσδήποτε εργαλεία κατάλληλα για το R410A, για να εξασφαλίσετε τη σωστή πίεση και να αποτρέψετε την
εισχώρηση ξένων σωματιδίων.
Σημαντικές πληροφορίες που αφορούν το ψυκτικό που χρησιμοποιείται
Αυτό το προϊόν περιέχει φθοριούχα αέρια του θερμοκηπίου
που καλύπτονται από το πρωτόκολλο του Κιότο.
Μην εκλύετε αέρια στην ατμόσφαιρα.
Τύπος ψυκτικού: R410A
GWP Τιμή: 1975
Συμπληρώστε με ανεξίτηλο μελάνι,
την ποσότητα πλήρωσης ψυκτικού του προϊόντος από το εργοστάσιο,
την πρόσθετη ποσότητα ψυκτικού που πληρώθηκε στο χώρο εγκατάστασης και
τη συνολική ποσότητα πλήρωσης ψυκτικού
στην ετικέτα πλήρωσης ψυκτικού που παρέχεται με το προϊόν.
ΣΗΜΕΙΩΣΗ
Για την εθνική εφαρμογή των κανονισμών της ΕΕ σχετικά με ορισμένα φθοριούχα αέρια θερμοκηπίου ενδέχεται να απαιτείται
αναγραφή των πληροφοριών στην ανάλογη επίσημη εθνική γλώσσα στη μονάδα. Ως εκ τούτου, με τη μονάδα παρέχεται και μια
επιπρόσθετη πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου.
Οι οδηγίες επικόλλησης περιγράφονται στο πίσω μέρος αυτής της ετικέτας.
8
Έως και 15 μέτρα
Τουλάχιστον 10 λεπτά.
GWP = δυναμικό θέρμανσης
του πλανήτη
Πλήρωση άλλων κυλίνδρων
Γυρίστε τον κύλινδρο ανάποδα
κατά την πλήρωση.
Πρέπει να κολλήσετε τη συμπληρωμένη
ετικέτα κοντά στη θύρα πλήρωσης του
προϊόντος (π.χ. στο εσωτερικό του
καλύμματος της βάνας διακοπής).
R410A
ποσότητα πλήρωσης ψυκτικού
του προϊόντος από το εργοστάσιο:
ανατρέξτε στην πινακίδα της μονάδας
πρόσθετη ποσότητα ψυκτικού
που πληρώθηκε στο χώρο
εγκατάστασης
συνολική ποσότητα πλήρωσης
ψυκτικού
Περιέχει φθοριούχα αέρια του
θερμοκηπίου που καλύπτονται
από το Πρωτόκολλο του Κιότο
εξωτερική μονάδα
κύλινδρος ψυκτικού και πολλαπλή
για πλήρωση
Ελληνικά
