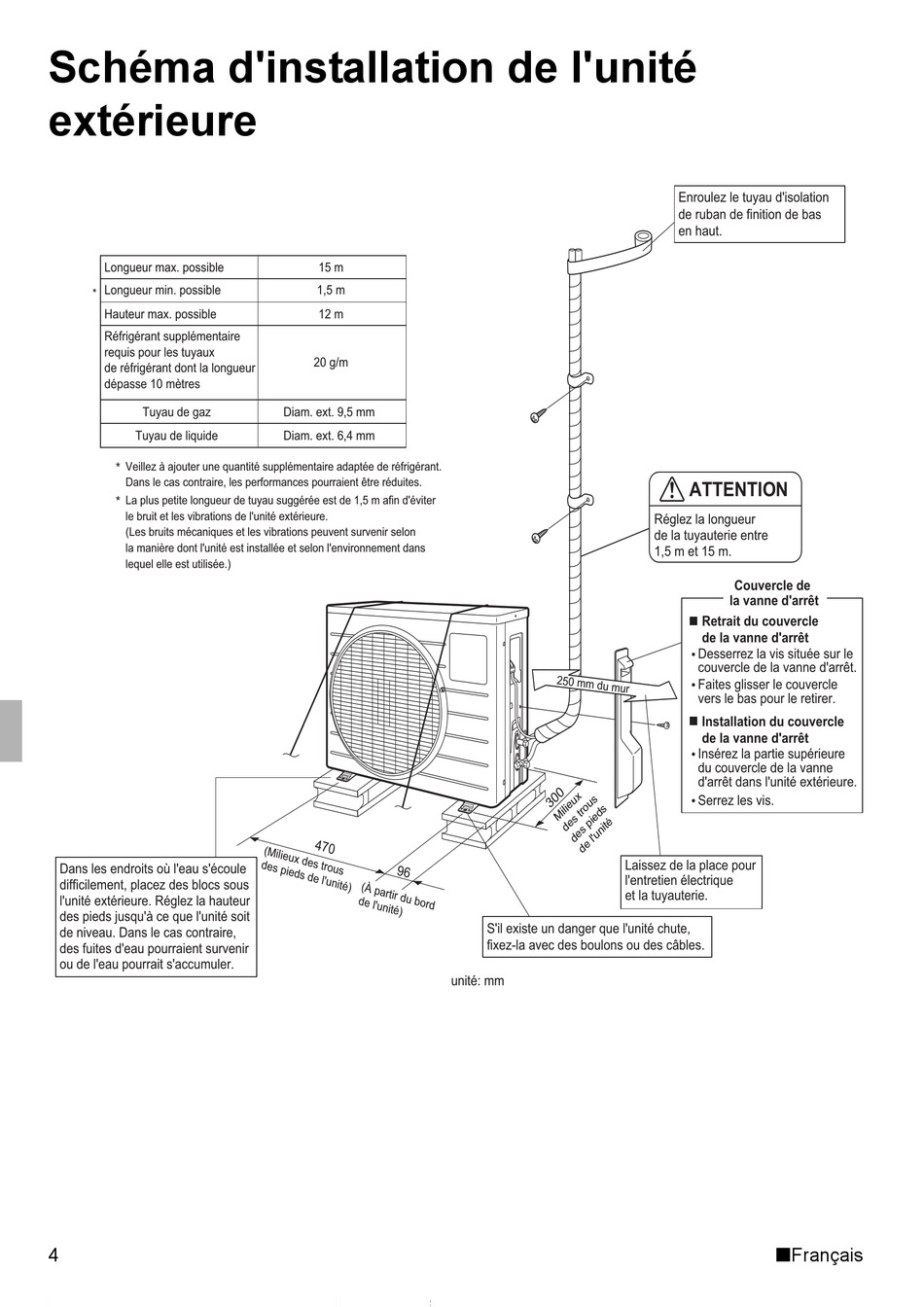

Schéma d'installation de l'unité
extérieure
Longueur max. possible
Longueur min. possible
*
Hauteur max. possible
Réfrigérant supplémentaire
requis pour les tuyaux
de réfrigérant dont la longueur
dépasse 10 mètres
Tuyau de gaz
Tuyau de liquide
Veillez à ajouter une quantité supplémentaire adaptée de réfrigérant.
*
Dans le cas contraire, les performances pourraient être réduites.
* La plus petite longueur de tuyau suggérée est de 1,5 m afin d'éviter
le bruit et les vibrations de l'unité extérieure.
(Les bruits mécaniques et les vibrations peuvent survenir selon
la manière dont l'unité est installée et selon l'environnement dans
lequel elle est utilisée.)
Dans les endroits où l'eau s'écoule
difficilement, placez des blocs sous
l'unité extérieure. Réglez la hauteur
des pieds jusqu'à ce que l'unité soit
de niveau. Dans le cas contraire,
des fuites d'eau pourraient survenir
ou de l'eau pourrait s'accumuler.
4
15 m
1,5 m
12 m
20 g/m
Diam. ext. 9,5 mm
Diam. ext. 6,4 mm
unité: mm
Réglez la longueur
de la tuyauterie entre
1,5 m et 15 m.
Laissez de la place pour
l'entretien électrique
et la tuyauterie.
S'il existe un danger que l'unité chute,
fixez-la avec des boulons ou des câbles.
Enroulez le tuyau d'isolation
de ruban de finition de bas
en haut.
ATTENTION
Couvercle de
la vanne d'arrêt
Retrait du couvercle
de la vanne d'arrêt
Desserrez la vis située sur le
couvercle de la vanne d'arrêt.
Faites glisser le couvercle
vers le bas pour le retirer.
Installation du couvercle
de la vanne d'arrêt
Insérez la partie supérieure
du couvercle de la vanne
d'arrêt dans l'unité extérieure.
Serrez les vis.
Français
