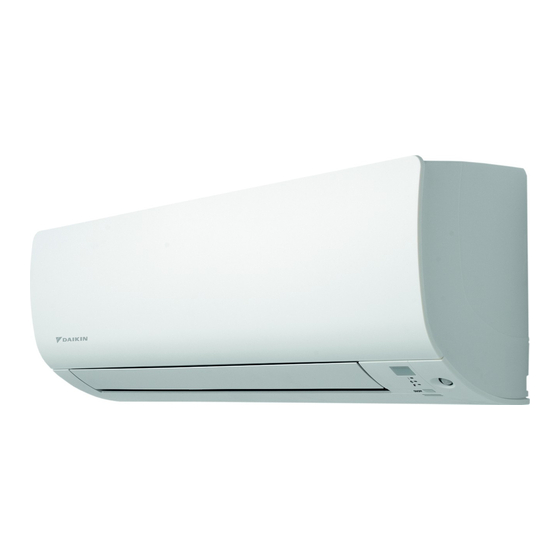

- Seite 1 DAIKIN ROOM AIR CONDITIONER INSTALLATIONSANLEITUNG R32 Split Series MODELLE FTXM20K3V1B FTXM25K3V1B...
- Seite 2 3P390250-3...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch Dieses Gerät ist mit R32 befüllt. sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... -
Seite 4: Auswählen Eines Anbringungsortes
VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Das Kältemittel darf nur von qualifiziertem Personal gehandhabt, eingefüllt, abgelassen und entsorgt werden. •... -
Seite 5: Vorbereitungen Vor Der Installation
Vorbereitungen vor der Installation Entfernen und Installieren der vorderen Blende • Verfahren zum Entfernen 1) Stecken Sie Ihre Finger in die Vertiefungen am Hauptgerät (jeweils eine an der linken bzw. rechten Seite) und öffnen Sie die vordere Blende bis zum Anschlag. 2) Öffnen Sie die vordere Blende weiter, während Sie sie nach rechts schieben und zu sich ziehen, um den Schaft der vorderen Blende an der linken Seite auszuklinken. -
Seite 6: Zeichnung Für Die Installation Des Innengeräts
Zeichnung für die Installation des Innengeräts Anbringen des Innengeräts Montage- Klauen des unteren Rahmens platte in die Montageplatte einhaken. Wenn sich die Klauen nur schwer einhaken lassen, entfernen Sie das Frontgitter. Clip Montageplatte Entfernen des Innengeräts Drücken Sie den markierten Bereich (am Unterer unteren Teil des Frontgitters), um die Klauen Markierung... -
Seite 7: Installation Des Innengeräts
Installation des Innengeräts Installieren der Montageplatte • Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass die Blende waagrecht ist und markieren Sie die Bohrlöcher an der Wand. - Seite 8 Installation des Innengeräts • Entfernen Sie die Rohranschlussabdeckung wie unten gezeigt. 1) Schneiden Sie die Rohranschlussabdeckung mit Hilfe einer Kupfersäge innen vom Frontgitter ab. Setzen Sie das Sägeblatt auf der Nut an und sägen Sie die Rohranschlussabdeckung entlang des Schlitzes ab. 2) Feilen Sie die Schnittstelle nach dem Abtrennen der Rohranschlussabdeckung.
- Seite 9 Installation des Innengeräts 3-2. Rohranschluss links, links hinten oder links unten Austauschen des Ablaufstutzens und des Ablaufschlauchs • Austausch an der linken Seite Anbringungsort des Ablaufschlauchs 1) Entfernen Sie die Isolations- * Der Ablaufschlauch befindet sich an der Geräterückseite. Befestigungsschraube an der rechten Seite und entfernen Sie dann den Ablaufschlauch.
- Seite 10 Installation des Innengeräts Elektroschaltplan Anschlussleiste Anschluss Anschluss Bauseitige Verkabelung Schwarz Orange Blau Braun Weiß Grün Gelb Hinweise Die Leistungsanforderungen finden Sie auf dem Typenschild. INDOOR Innen OUTDOOR Außen TRANSMISSION CIRCUIT Übertragungsschaltkreis INTELLIGENT EYE SENSOR Sensor des intelligenten Auges WIRELESS REMOTE CONTROLLER Funkfernbedienung SIGNAL RECEIVER Signalempfänger...
- Seite 11 Installation des Innengeräts Kabel 1) Isolieren Sie die Kabelenden ab (15 mm). 2) Schließen Sie die farbigen Kabel an die richtigen Anschlussnummern an den Klemmenleisten am Innen- und Außengerät an und schrauben Sie die Drähte an den entsprechenden Klemmen fest. 3) Schließen Sie die Erdungsdrähte an den entsprechenden Klemmen an.
- Seite 12 Installation des Innengeräts 5-5. Bereiten Sie das Zubehör vor (optionale Teile) [Abbildung 2]. 1) Entfernen Sie die Abdeckung vom Zubehör (optionale Teile). 2) Stecken Sie das Verbindungskabel in den Steckverbinder "S21" (weiß) im Zubehör (optionale Teile) ein. 3) Führen Sie alle Verbindungskabel durch die Kabeldurchführungen im Zubehör und installieren Sie anschließend die Zubehörabdeckung wieder an ihrer ursprünglichen Position.
-
Seite 13: Verlegen Der Kältemittelleitungen
Installation des Innengeräts Abflussrohr Der Ablaufschlauch muss nach unten geneigt sein. 1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an. Keine Bögen zulässig. Schlauchende nicht in Wasser eintauchen. 2) Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Ablaufwanne, um zu überprüfen, ob das Wasser einwandfrei abläuft. - Seite 14 Verlegen der Kältemittelleitungen Kältemittelleitungen VORSICHT • Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) • Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R32 oder R410A geeignetes Kältemittelöl.) •...
- Seite 15 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
- Seite 16 3P387973-2A 2014.10...
