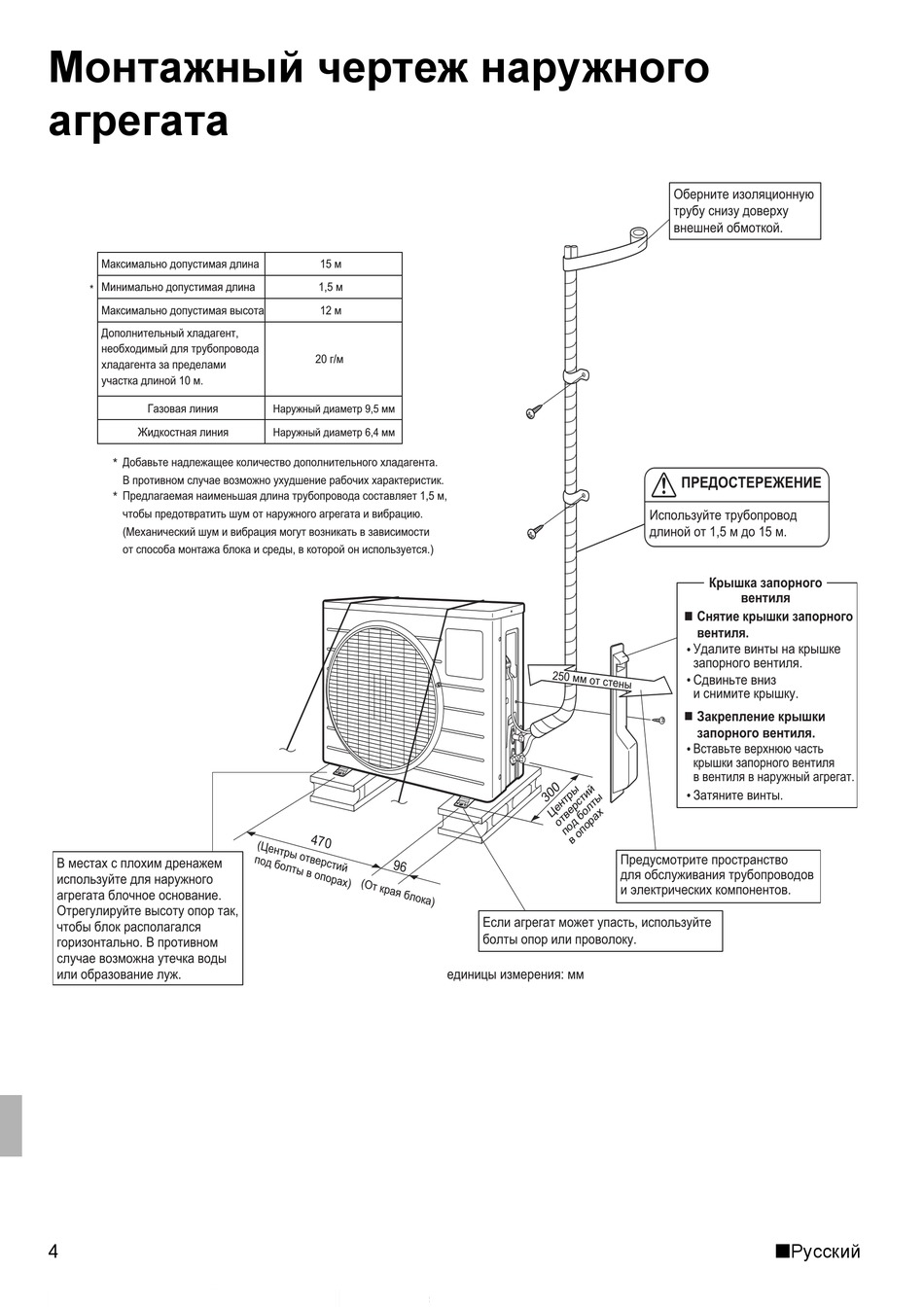

Монтажный чертеж наружного
агрегата
Максимально допустимая длина
Минимально допустимая длина
*
Максимально допустимая высота
Дополнительный хладагент,
необходимый для трубопровода
хладагента за пределами
участка длиной 10 м.
Газовая линия
Жидкостная линия
Добавьте надлежащее количество дополнительного хладагента.
*
В противном случае возможно ухудшение рабочих характеристик.
Предлагаемая наименьшая длина трубопровода составляет 1,5 м,
*
чтобы предотвратить шум от наружного агрегата и вибрацию.
(Механический шум и вибрация могут возникать в зависимости
от способа монтажа блока и среды, в которой он используется.)
В местах с плохим дренажем
используйте для наружного
агрегата блочное основание.
Отрегулируйте высоту опор так,
чтобы блок располагался
горизонтально. В противном
случае возможна утечка воды
или образование луж.
4
15 м
1,5 м
12 м
20 г/м
Наружный диаметр 9,5 мм
Наружный диаметр 6,4 мм
единицы измерения: мм
Используйте трубопровод
длиной от 1,5 м до 15 м.
Предусмотрите пространство
для обслуживания трубопроводов
и электрических компонентов.
Если агрегат может упасть, используйте
болты опор или проволоку.
Оберните изоляционную
трубу снизу доверху
внешней обмоткой.
ПРЕДОСТЕРЕЖЕНИЕ
Крышка запорного
вентиля
Снятие крышки запорного
вентиля.
Удалите винты на крышке
запорного вентиля.
Сдвиньте вниз
и снимите крышку.
Закрепление крышки
запорного вентиля.
Вставьте верхнюю часть
крышки запорного вентиля
в вентиля в наружный агрегат.
Затяните винты.
Русский
