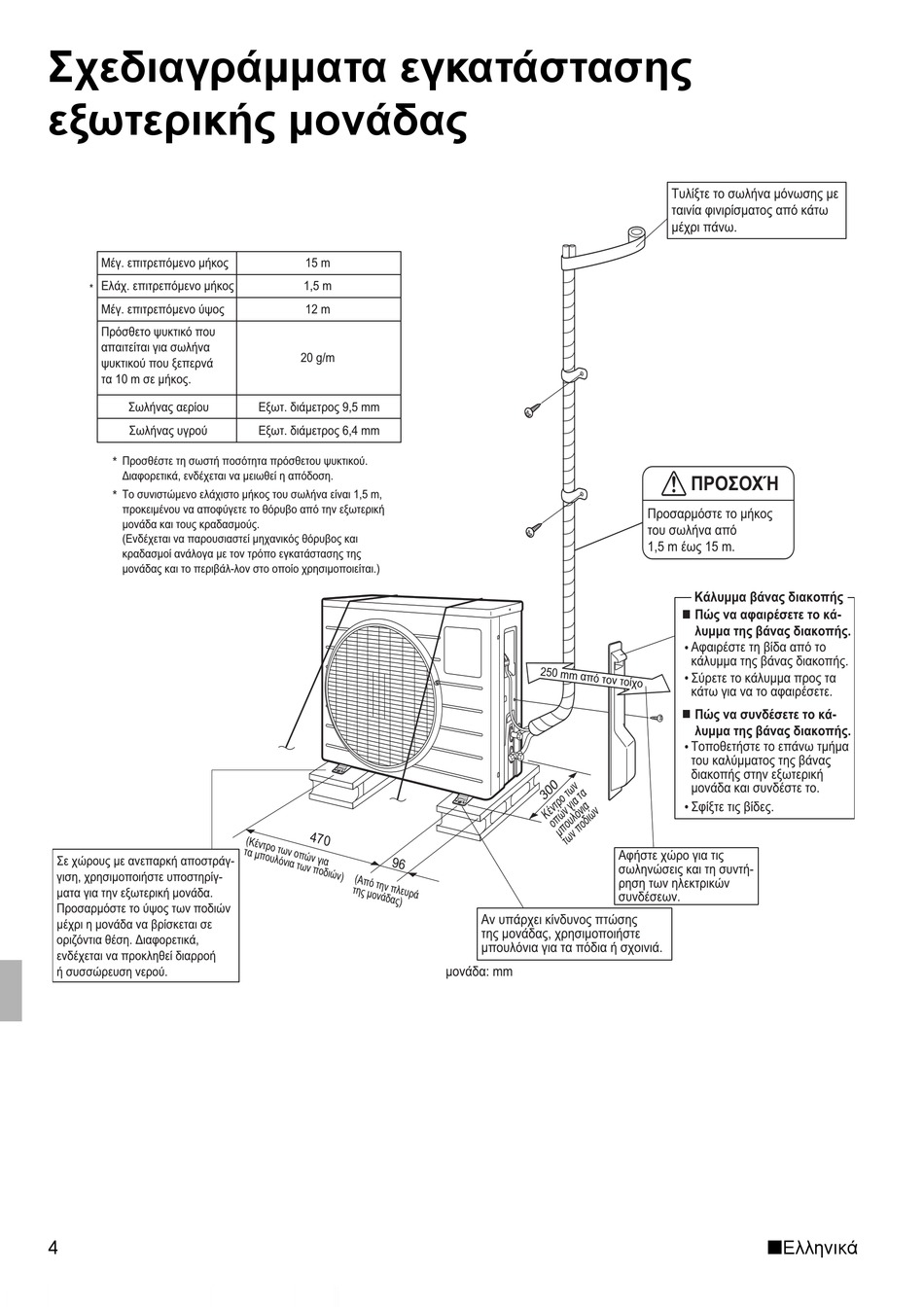

Σχεδιαγράμματα εγκατάστασης
εξωτερικής μονάδας
Μέγ. επιτρεπόμενο μήκος
Ελάχ. επιτρεπόμενο μήκος
*
Μέγ. επιτρεπόμενο ύψος
Πρόσθετο ψυκτικό που
απαιτείται για σωλήνα
ψυκτικού που ξεπερνά
τα 10 m σε μήκος.
Σωλήνας αερίου
Σωλήνας υγρού
Προσθέστε τη σωστή ποσότητα πρόσθετου ψυκτικού.
*
Διαφορετικά, ενδέχεται να μειωθεί η απόδοση.
Το συνιστώμενο ελάχιστο μήκος του σωλήνα είναι 1,5 m,
*
προκειμένου να αποφύγετε το θόρυβο από την εξωτερική
μονάδα και τους κραδασμούς.
(Ενδέχεται να παρουσιαστεί μηχανικός θόρυβος και
κραδασμοί ανάλογα με τον τρόπο εγκατάστασης της
μονάδας και το περιβάλ-λον στο οποίο χρησιμοποιείται.)
Σε χώρους με ανεπαρκή αποστράγ-
γιση, χρησιμοποιήστε υποστηρίγ-
ματα για την εξωτερική μονάδα.
Προσαρμόστε το ύψος των ποδιών
μέχρι η μονάδα να βρίσκεται σε
οριζόντια θέση. Διαφορετικά,
ενδέχεται να προκληθεί διαρροή
ή συσσώρευση νερού.
4
15 m
1,5 m
12 m
20 g/m
Εξωτ. διάμετρος 9,5 mm
Εξωτ. διάμετρος 6,4 mm
Αφήστε χώρο για τις
σωληνώσεις και τη συντή-
ρηση των ηλεκτρικών
συνδέσεων.
Αν υπάρχει κίνδυνος πτώσης
της μονάδας, χρησιμοποιήστε
μπουλόνια για τα πόδια ή σχοινιά.
μονάδα: mm
Τυλίξτε το σωλήνα μόνωσης με
ταινία φινιρίσματος από κάτω
μέχρι πάνω.
ΠΡΟΣΟΧΉ
Προσαρμόστε το μήκος
του σωλήνα από
1,5 m έως 15 m.
Κάλυμμα βάνας διακοπής
Πώς να αφαιρέσετε το κά-
λυμμα της βάνας διακοπής.
Αφαιρέστε τη βίδα από το
κάλυμμα της βάνας διακοπής.
Σύρετε το κάλυμμα προς τα
κάτω για να το αφαιρέσετε.
Πώς να συνδέσετε το κά-
λυμμα της βάνας διακοπής.
Τοποθετήστε το επάνω τμήμα
του καλύμματος της βάνας
διακοπής στην εξωτερική
μονάδα και συνδέστε το.
Σφίξτε τις βίδες.
