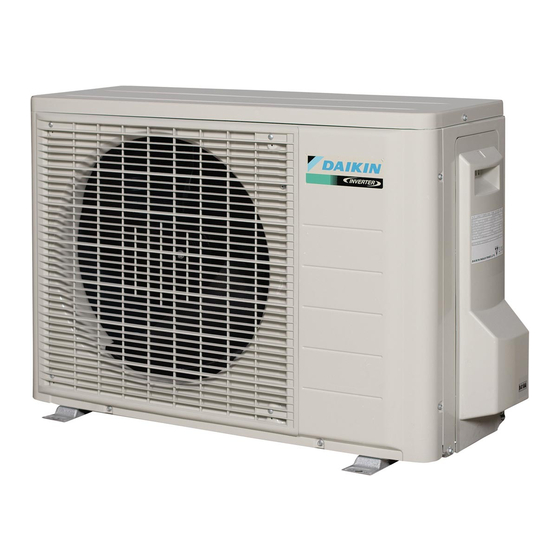

Daikin R410A Split Serie Installierungshandbuch
Vorschau ausblenden
Andere Handbücher für R410A Split Serie:
- Installationsanleitung ,
- Bedienungsanleitung (124 Seiten) ,
- Installationshandbuch (15 Seiten)
Verwandte Anleitungen für Daikin R410A Split Serie
Inhaltszusammenfassung für Daikin R410A Split Serie
- Seite 1 R410A Split Series INSTALLIERUNGSHANDBUCH MODEL RXL25J3V1B RXL35J3V1B RXL20K3V1B RXL25K3V1B RXLG25K3V1B RXLG35K3V1B...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ...Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 4: Vorsichtsmaßnahmen Für Die Wahl Des Montageortes
• Treffen Sie geeignete Maßnahmen, um das Eindringen von Kleintieren in das Außengerät zu verhüten. Kleintiere, die mit Elektroteilen in Berührung kommen, können Funktionsstörungen, Rauch oder Feuer verursachen. Bitte weisen Sie den Kunden an, den Bereich um das Gerät sauber zu halten. •... -
Seite 5: Installationszeichnungen Für Das Außengerät
Installationszeichnungen für das Außengerät Maximal zulässige Länge Die Wärmeisolierung Min. zulässige Länge 1,5m von unten nach oben Maximal zulässige Höhe mit Verkleidungsband umwickeln. Für eine Kühlmittelrohrlänge über 10m erforderliches 20g/m zusätzliches Kühlmittel Gasrohr Außendurchmesser 9,5mm Flüssigkeitsrohr Außendurchmesser 6,4mm Achten Sie darauf, die angemessene Menge zusätzliches Kühlmittel zuzugeben. -
Seite 6: Richtlinien Für Die Installation
Richtlinien für die Installation • Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die nachfolgenden Richtlinien für die Installierung. • Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen. Bei Wand auf eine Seite Bei Wänden an zwei Seiten Mehr als 50... - Seite 7 Installation des Außengeräts Installieren der außeneinheit. 1) Schlagen Sie bei der Installation des Außengeräts unter “Vorsichtsmaßnahmen für die Wahl des Montageortes” und im “Installationszeichnungen für das Außengerät” nach. Aufweiten des rohrendes. (Genau rechtwinklig 1) Schneiden Sie das Rohrende mit einem schneiden.) Grat entfernen.
- Seite 8 Absaugen von luft und prüfen auf lecken von gas. • Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Dichtigkeit geprüft werden. WARNUNG 1) Geben Sie keine anderen Substanzen als das festgelegte Kühlmittel (R410A) in den Kühlkreislauf. 2) Sollte Kühlmittelgas austreten, durchlüften Sie den Raum so schnell und so gründlich wie möglich.
-
Seite 9: Installation Des Außengeräts
Installation des Außengeräts Wiedereinfüllen des kühlmittels. Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kühlmittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kühlmittel in flüssiger Form von der flüssigkeitsseitigen Rohrleitung her ein. Es handelt sich um ein gemischtes Kühlmittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammensetzung des Kühlmittels führen und die einwandfreie Funktion beeinträchtigen. -
Seite 10: Bereitschafts-Stromsparfunktion
Bereitschafts-Stromsparfunktion Die Bereitschafts-Stromsparfunktion schaltet das Außengerät aus und das Innengerät in den Bereitschafts- Stromsparmodus, um den Stromverbrauch der Klimaanlage zu reduzieren. Die Bereitschafts-Stromsparfunktion ist bei den folgenden Innengeräten wirksam. FTXL20G2V1B ACHTUNG Die Bereitschafts-Stromsparfunktion kann nicht für andere Modelle außer den angegebenen verwendet werden. n Verfahren zum Einschalten der Bereitschafts-Stromsparfunktion 1) Prüfen Sie, ob die Hauptstromversorgung ausgeschaltet ist. -
Seite 11: Verfahren Des Zwangskühlbetriebsmodus
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses Leerzupumpen. 1) Entfernen Sie den Deckel des Flüssigkeits- und Gas-Absperrventils. Flüssigkeits- Sechskant- 2) Lassen Sie das Gerät im “erzwungenen” Kühlbetrieb laufen. Absperrventil Imbusschlüssel 3) Schließen Sie nach fünf bis zehn Minuten mit einem Sechskant-Imbusschlüssel das Schließen Flüssigkeits-Absperrventil. -
Seite 12: Verkabelung
Verkabelung WARNUNG 1) Verwenden Sie keine verdrillten Kabel, Litzen, Verlängerungskabel oder mehrere Geräte an einer Steckdose, da diese zur Überhitzung, Stromschlag oder einem Brand führen können. 2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe, etc. - Seite 13 Schaltplan Anschlussleiste Bauseitige Verkabelung Anschluss Relaisanschluss Anschlüsse Anschluss Schwarz Orange Blau Braun Weiß Grün Gelb Anmerkungen Stromversorgungsanforderungen siehe Typschild. IN CASE OF COOLING ONLY TYPE Bei reinen Kühlgeräten INDOOR Innen- OUTDOOR Außen- CONDENSER Verflüssiger DISCHARGE Auslass DRAIN PAN HEATER Heizer für Ablaufwanne Tabelle der Elemente des Schaltplans C5,C6,C119 ...
-
Seite 14: Probelauf Und Endkontrolle
Probelauf und Endkontrolle Probebetrieb und prüfung. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß sie im festgelegten Bereich liegt. 1-2 Probebetrieb sollte entweder in Kühl- oder in Heizbetrieb durchgeführt werden. • Wählen Sie im Kühlbetrieb die niedrigste programmierbare Temperatur, und wählen Sie in Heizbetrieb die höchste programmierbare Temperatur. - Seite 16 3P291651-8G 2012.10...
