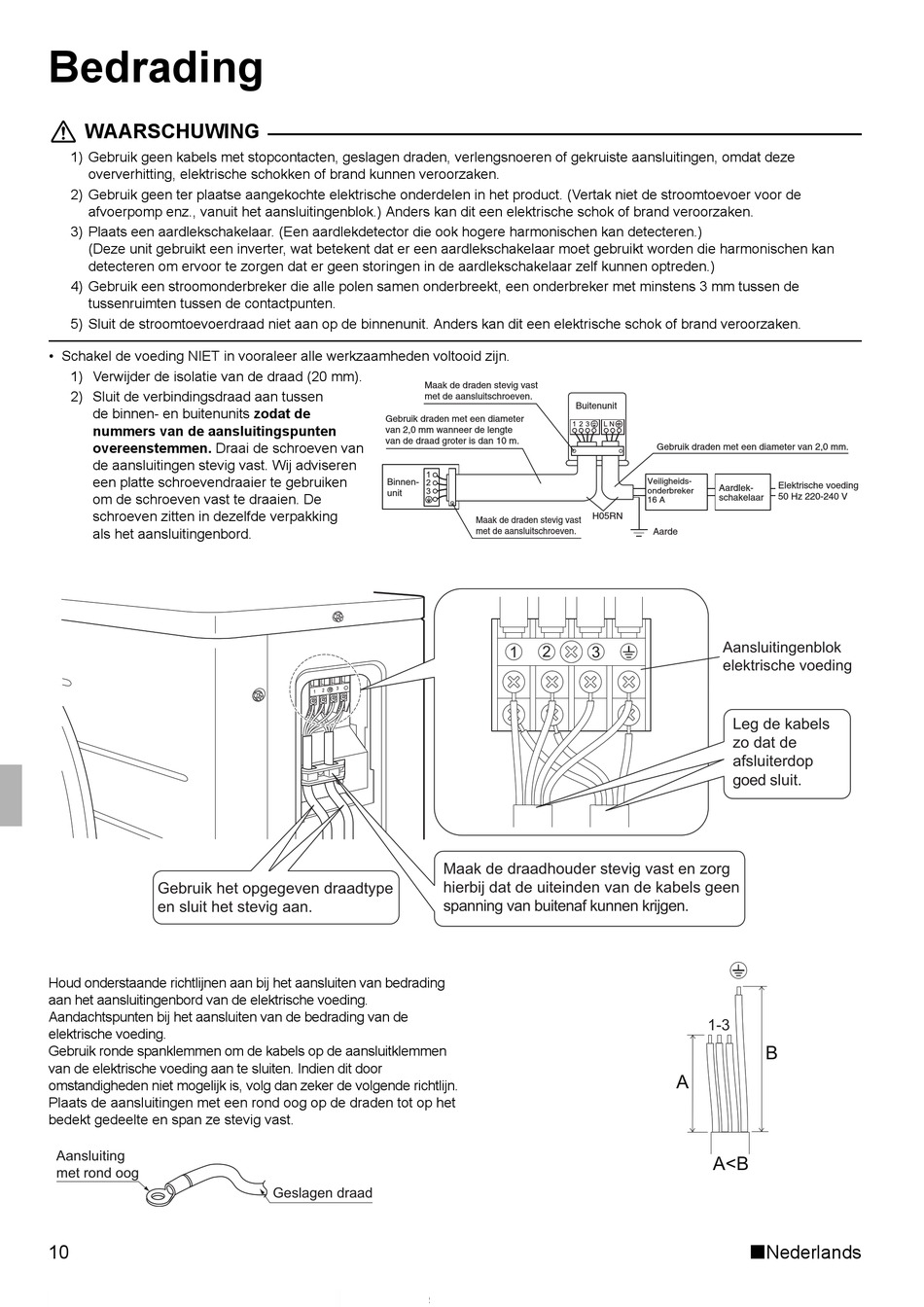

Bedrading
WAARSCHUWING
1) Gebruik geen kabels met stopcontacten, geslagen draden, verlengsnoeren of gekruiste aansluitingen, omdat deze
oververhitting, elektrische schokken of brand kunnen veroorzaken.
2) Gebruik geen ter plaatse aangekochte elektrische onderdelen in het product. (Vertak niet de stroomtoevoer voor de
afvoerpomp enz., vanuit het aansluitingenblok.) Anders kan dit een elektrische schok of brand veroorzaken.
3) Plaats een aardlekschakelaar. (Een aardlekdetector die ook hogere harmonischen kan detecteren.)
(Deze unit gebruikt een inverter, wat betekent dat er een aardlekschakelaar moet gebruikt worden die harmonischen kan
detecteren om ervoor te zorgen dat er geen storingen in de aardlekschakelaar zelf kunnen optreden.)
4) Gebruik een stroomonderbreker die alle polen samen onderbreekt, een onderbreker met minstens 3 mm tussen de
tussenruimten tussen de contactpunten.
5) Sluit de stroomtoevoerdraad niet aan op de binnenunit. Anders kan dit een elektrische schok of brand veroorzaken.
• Schakel de voeding NIET in vooraleer alle werkzaamheden voltooid zijn.
1) Verwijder de isolatie van de draad (20 mm).
2) Sluit de verbindingsdraad aan tussen
de binnen- en buitenunits zodat de
nummers van de aansluitingspunten
overeenstemmen. Draai de schroeven van
de aansluitingen stevig vast. Wij adviseren
een platte schroevendraaier te gebruiken
om de schroeven vast te draaien. De
schroeven zitten in dezelfde verpakking
als het aansluitingenbord.
Gebruik het opgegeven draadtype
en sluit het stevig aan.
Houd onderstaande richtlijnen aan bij het aansluiten van bedrading
aan het aansluitingenbord van de elektrische voeding.
Aandachtspunten bij het aansluiten van de bedrading van de
elektrische voeding.
Gebruik ronde spanklemmen om de kabels op de aansluitklemmen
van de elektrische voeding aan te sluiten. Indien dit door
omstandigheden niet mogelijk is, volg dan zeker de volgende richtlijn.
Plaats de aansluitingen met een rond oog op de draden tot op het
bedekt gedeelte en span ze stevig vast.
Aansluiting
met rond oog
10
Maak de draden stevig vast
met de aansluitschroeven.
Gebruik draden met een diameter
van 2,0 mm wanneer de lengte
van de draad groter is dan 10 m.
1
Binnen-
2
3
unit
3
2
1
Maak de draadhouder stevig vast en zorg
hierbij dat de uiteinden van de kabels geen
spanning van buitenaf kunnen krijgen.
Geslagen draad
Buitenunit
1 2 3 L N
Veiligheids-
onderbreker
16 A
H05RN
Maak de draden stevig vast
met de aansluitschroeven.
1 2 3
Gebruik draden met een diameter van 2,0 mm.
Elektrische voeding
Aardlek-
50 Hz 220-240 V
schakelaar
Aarde
Aansluitingenblok
elektrische voeding
Leg de kabels
zo dat de
afsluiterdop
goed sluit.
1-3
B
A
A<B
