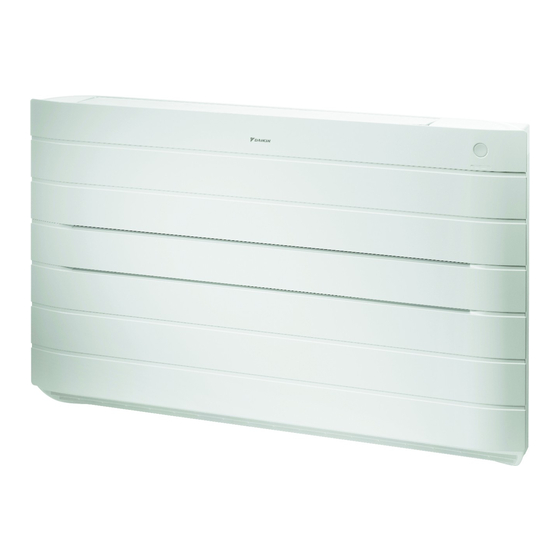

- Seite 1 DAIKIN ROOM AIR CONDITIONER INSTALLATIONSANLEITUNG R410A Split Series Modelle FVXG25K2V1B FVXG35K2V1B FVXG50K2V1B...
- Seite 3 3P475203-10C...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ..Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 5: Auswahl Des Installationsorts
G Trockenbatterie AAA. LR03 (Alkali) D Isolierfolie (1) H Isolierfolie (2) Verwenden Sie nur von DAIKIN hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. Auswahl des Installationsorts • Holen Sie vor der Wahl des Installationsorts die Zustimmung des Benutzers ein. Innengerät •... -
Seite 6: Drahtlose Fernbedienung
Auswahl des Installationsorts Drahtlose Fernbedienung • Schalten Sie alle Leuchtstoffl ampen im Zimmer an, soweit vorhanden, und suchen Sie die Stelle, an der die Signale der Fernbedienung wie vorgesehen vom Innengerät empfangen werden (innerhalb von 7m). Installationstipps Abnehmen und Anbringen der Frontplatte •... -
Seite 7: Abnehmen Und Anbringen Des Frontgrills
Installationstipps Abnehmen und Anbringen der Luftfilter (oben) Luftfi lter • Ausbaumethode Luftfilter 1) Öffnen Sie die Frontplatte. (unten) 2) Bauen Sie beide Luftfi lter (oben) aus. 2) Herunterziehen 3) Bauen Sie beide Luftfi lter (unten) aus. 3) Hochziehen 1) Öffnen •... -
Seite 8: Einrichten Der Verschiedenen Adressen
Installationstipps Einrichten der verschiedenen Adressen Wenn zwei Innengeräte in einem Raum installiert sind, können die beiden drahtlosen Fernbedienungen auf unter- schiedliche Adressen eingestellt werden. 1) Entfernen Sie Frontplatte, Luftfi lter und Frontgrill. 2) Entfernen Sie die Wartungsdeckelschraube (1 Stück), und nehmen Sie anschließend den Wartungsdeckel ab. 3) Entfernen Sie den Kabelbaum für den Gebläsemotor-Anschluss und den Kabelbaum für den Anschluss des Motorven- tilrings. -
Seite 9: Bei Anschluss An Ein Ha-System
Installationstipps Bei Anschluss an ein HA-System 1) Nehmen Sie den Klemmenblock und den elektrischen Schaltkasten heraus, und öffnen Sie den Deckel des elektrischen Schaltkastens. 2) Entfernen Sie die 2 Schrauben, und öffnen Sie den Deckel des elektrischen Schaltkastens. 3) Bringen Sie das Verbindungskabel am Anschluss S21 an, und ziehen Sie den Kabelbaum durch den in der Abbildung gezeigten eingekerbten Teil heraus. -
Seite 10: Installationsmuster Für Das Innengerät
Installationsmuster für das Innengerät • Das Innengerät kann nicht an einer Stelle eingebaut werden, wo es direkten Kontakt zum Fußboden hat. • Nachstehend fi nden Sie zwei Installationsmuster für eine Standardinstallation des Innengeräts. • Stellen Sie sicher, dass der Installationsort das Gewicht des Innengerätes bei allen Installationsmustern tragen kann. -
Seite 11: Innengerät-Installationszeichnungen
Innengerät-Installationszeichnungen • Stellen Sie sicher, dass Sie bei allen Installationsmustern die nachstehenden Installationsanweisungen für das Innengerät beachten. Installieren Sie das Innengerät an einer Stelle, an der sich oberhalb des Geräts keine Hindernisse befinden. Hindernisse wirken sich auf die Verteilung des Luftstroms aus und verhindern eine angemessene Heiz- oder Kühlwirkung. -
Seite 12: Installation Des Innengeräts
Installation des Innengeräts Ausgesetzte Installation Installieren der Montageplatte • Legen Sie den Installationsort unter Berücksichtigung der Beschreibungen auf den Seiten 2, 7 und 8 fest. • Holen Sie vor der Wahl des Installationsorts die Benutzerzustimmung ein. • Die Montageplatte sollte an einer Wand angebracht werden, die das Gewicht des Innengeräts tragen kann. 1) Sichern Sie die Montageplatte vorübergehend an der Wand, stellen Sie sicher, dass sie völlig waagerecht ist, und markieren Sie die Bohrpunkte an der Wand. -
Seite 13: Kältemittel-Rohrleitungen
Installation des Innengeräts Kältemittel-Rohrleitungen • Machen Sie entsprechend den in der Abbildung dargestellten Bedingungen ein Loch in die Kältemittel-Rohrleitung. • Die Position des Lochs hängt davon ab, auf welcher Seite die Rohrleitung herausgenommen wird. • Lassen Sie genügend Platz um die Rohrleitung herum, um die Rohrleitung des Innengeräts problemlos anschließen zu können. -
Seite 14: Formen Der Kältemittel-Rohrleitung
Installation des Innengeräts Formen der Kältemittel-Rohrleitung • Formen Sie die Kältemittel-Rohrleitung unter Beachtung der in der Abbildung dargestellten Einschränkungen. Wand Bringen Sie unbedingt • Schützen Sie das offene Rohrende vor Schmutz und Feuchtigkeit. eine Kappe an. Regen Wenn keine Bördelungskappe zur Verfügung steht, decken Sie die Rohröffnung mit Band ab, um Eindringen von Schmutz... -
Seite 15: Einbau Des Innengeräts Auf Der Montageplatte
Installation des Innengeräts Einbau des Innengeräts auf der Montageplatte 1) Entfernen Sie Frontplatte und Frontgrill. 2) Führen Sie den Ablaufschlauch C in die Fassung der Ablaufwanne ein. Führen Sie den Ablaufschlauch vollständig ein, bis er an der Dichtung der Fassung anliegt. Ablaufwanne Dichtung C Ablaufschlauch... - Seite 16 Installation des Innengeräts 5) Öffnen Sie die Klappe. 6) Entfernen Sie die Luftauslassabdeckung. 6)-2. Entfernen Sie die Luftauslass-Abdeckung und ziehen Sie dabei die 5 Nasen im Inneren der Luftauslass- Abdeckung. 6)-1. Entfernen Sie die Luftauslass-Abdeckung und heben Sie dabei die 3 Nasen auf der oberen Strahlplatte.
- Seite 17 Installation des Innengeräts 7) Entfernen Sie die Befestigungsschrauben (2 Stück), drücken Sie mit einem Flachkopfschraubendreher auf die Nasen (an 3 Stellen), und nehmen Sie das obere Gehäuse ab. 8) Um die Befestigungsschraube (1 Stück) an beiden Seiten zu entfernen, drücken Sie mit einem Flachkopfschrauben- dreher auf die Nasen (an 2 Stellen), und entfernen Sie das seitliche Gehäuse an der Seite der Rohranschlussabde- ckung, die für die Rohrleitung abgenommen wird.
- Seite 18 Installation des Innengeräts Anschließen des Ablaufschlauchs an das VP-Rohr und Anbringen des Innengeräts auf der Montageplatte 1) Verwenden Sie für die Ablaufl eitung ein starres PVC-Rohr (allgemeines VP 20 Rohr, Außendurchmesser 26mm, Innen- durchmesser 20mm). 2) Der Ablaufschlauch (Außendurchmesser 18mm am Anschlussende, 220mm lang) wird mit dem Innengerät geliefert. Bereiten Sie die Ablaufl...
-
Seite 19: Verlegen Der Kältemittelleitungen
Verlegen der Kältemittelleitungen Abnehmen der Tropfschutzabdeckung • Nehmen Sie 1 Schraube und anschließend die Tropfschutzabdeckung ab. Nase Haken • Befestigen Sie die Tropfschutzabdeckung mit dem am Gerät befestigten Sicherungsband provisorisch an der Seite des Geräts. Bördeln des Rohrendes 1) Schneiden Sie das Rohrende mit einem Rohr- schneider ab. - Seite 20 Verlegen der Kältemittelleitungen Kältemittel-Rohrleitungen ACHTUNG • Verwenden Sie die am Hauptgerät befestigte Bördelmutter. (Um Rissbildung in der Bördelmutter durch Altersverschleiß zu verhüten.) • Tragen Sie Kältemittelöl auf die Innenfl äche der Bördelung auf, um ein Gasleck zu verhindern. (Verwenden Sie Kältemittelöl für R410A-Systeme.) •...
-
Seite 21: Überprüfung Auf Gaslecks
Verlegen der Kältemittelleitungen Entlüftung • Hinweise zur Entlüftung fi nden Sie in der Installationsanleitung des Außengeräts. Überprüfung auf Gaslecks • Wenn die Kältemittel-Rohrleitungen angeschlossen sind, führen Sie eine Überprüfung der Entlüftung und auf Gaslecks durch. • Führen Sie die Überprüfung auf Gaslecks ab dem Bereich durch, der zum Zeitpunkt der Auslieferung an die Strahlerplatte angeschlossen ist. - Seite 22 Verdrahtung 1) Öffnen Sie den Wartungsdeckel. 2) Isolieren Sie die Kabelenden ab (15mm). 3) Ordnen Sie die Drahtfarben den Klemmennummern an den Klemmenblöcken des Innen- und Außengeräts zu, und schrauben Sie die Drähte fest an den entsprechenden Klemmen an. 4) Schließen Sie die Erdleiter an die entsprechenden Klemmen an. 5) Ziehen Sie an den Drähten, um sicherzustellen, dass sie sicher eingeklemmt sind, und klemmen Sie dann die Drähte mit dem Kabelhalter ein.
- Seite 23 Verdrahtung Einheitliche Legende für Elektroschaltpläne Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. SCHUTZSCHALTER SCHUTZLEITER VERBINDUNG...
-
Seite 24: Freilegen Einer Wandöffnung Für Die Halbversenkte Installation
Halbversenkte Installation Hier werden nur die Besonderheiten dieser Einbaumethode beschrieben. Siehe das Kapitel Ausgesetzte Installation für zusätzli- che Anweisungen. Freilegen einer Wandöffnung für die halbversenkte Installation • Legen Sie eine Wandöffnung in der Größe frei, wie (Einheit: mm) in der Abbildung dargestellt. 865-885 Öffnungsgröße Wandöffnung... -
Seite 25: Installieren Des Innengeräts
Halbversenkte Installation Kältemittel-Rohrleitungen • Weitere Einzelheiten fi nden Sie unter Formen der Kältemittel-Rohrleitung (Seite 11). Wand (Einheit: mm) Lochposition Rohrleitung links unten Rohrleitung rechts unten Rohrleitung rechts/links Wand Boden Installieren des Innengeräts 1) Entfernen Sie die Frontplatte, die Luftfi lter, den Frontgrill, die Luftauslassabdeckung und drei Gehäuse. 2) Das Innengerät an der Wand anbringen und an 4 Stellen mit Schrauben befestigen. -
Seite 26: Probelauf Und Prüfung
Probelauf und Prüfung Probelauf und Prüfung 1-1 Messen Sie die Versorgungsspannung, und stellen Sie sicher, dass sie im vorgeschriebenen Bereich liegt. 1-2 Testen Sie beim Probelauf unbedingt den KÜHLEN- oder HEIZEN-Betrieb sowie den STRAHLER-Betrieb. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur, und wählen Sie im Heizmodus die höchste pro- grammierbare Temperatur. - Seite 28 3P276870-1C 2017.05...
