INSTALLATION
MANUAL
R410A Split Series
Models
ATX20GV1B
ATX25GV1B
ATX35GV1B
ATX20JV1B
ATX25JV1B
ATX35JV1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin R410A Split Serie
Inhaltszusammenfassung für Daikin R410A Split Serie

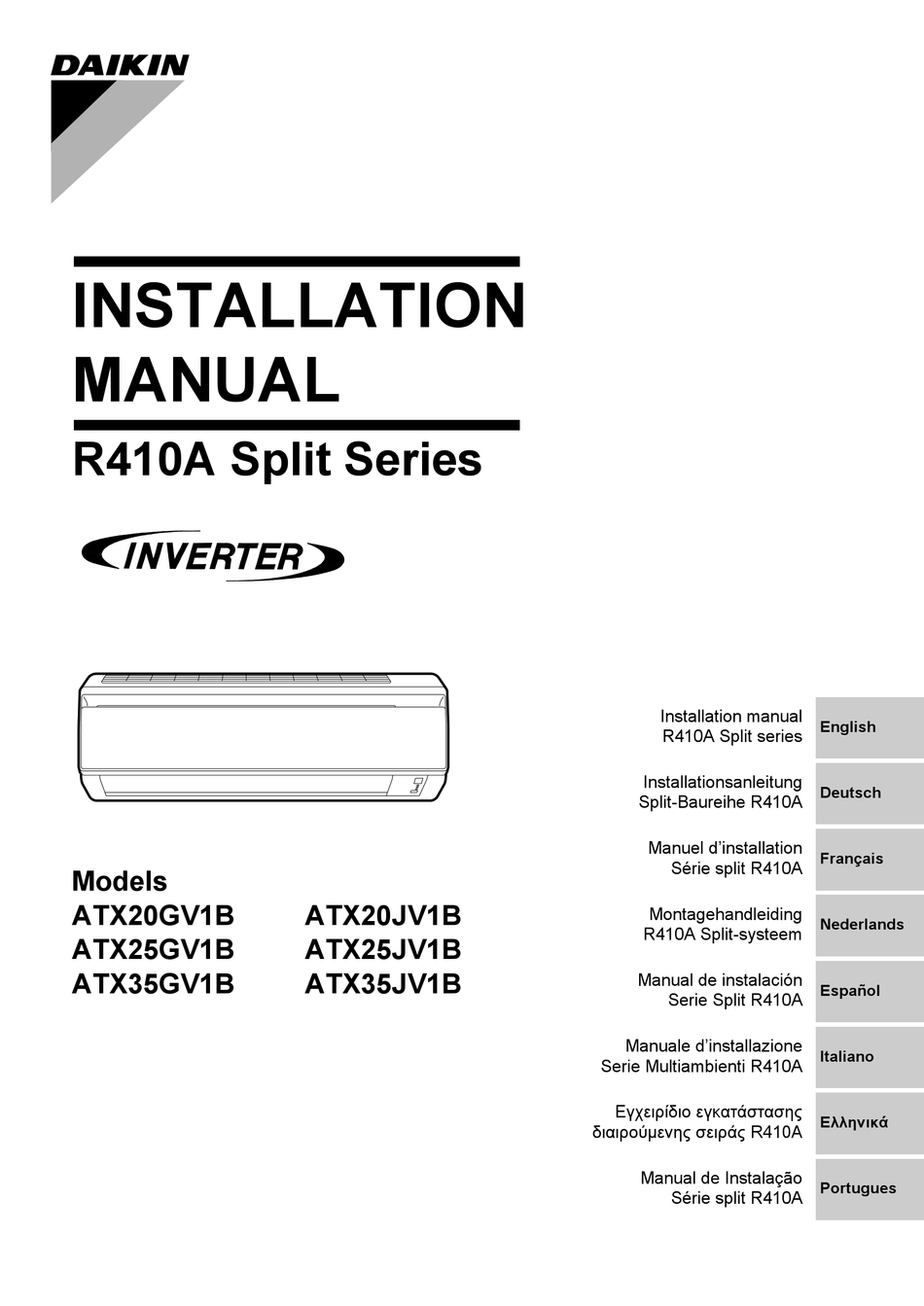

- Seite 1 INSTALLATION MANUAL R410A Split Series Installation manual English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Models ATX20GV1B ATX20JV1B Montagehandleiding Nederlands R410A Split-systeem ATX25GV1B ATX25JV1B ATX35GV1B ATX35JV1B Manual de instalación Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρßδιο...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch, um korrekte Installierung sicherzustellen. • Dieses Handbuch unterscheidet die Sicherheitshinweise in WARNUNG und ACHTUNG. Bitte befolgen Sie alle folgenden Sicherheitshinweise: sie sind alle für Sicherstellung der Sicherheit erforderlich. WARNUNG ..Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Auswahl Des Installationsorts
Zubehör – Inneneinheit Befestigungsblech Fernbedienungshalterung Bedienungshandbuch Fotokatalytischer Titan-Apatit- Batterien der Größe AAA Installierungshandbuch Luftreinigungsfilter Halteschrauben für die Drahtlose Fernbedienung Inneneinheit (M4 × 12L) Auswahl des Installationsorts • Holen Sie vor der Wahl des Installierungsortes die Zustimmung des Benutzers ein. Inneneinheit. •... -
Seite 4: Hinweise Für Die Installierung
Hinweise für die Installierung Abnehmen und Einbauen der Frontplatte. • Vorgehensweise zum Entfernen Vorsprung an 1) Platzieren Sie Ihre Finger auf die Vorsprünge der Frontplatte links und Haupteinheit rechts am Hauptgerät und öffnen Sie die Frontplatte bis zum Anschlag. 2) Schieben Sie die Frontplatte seitwärts nach rechts und ziehen Sie sie zu sich hin, um die Drehachse links zu lösen. - Seite 5 Installierungszeichnungen für Inneneinheit Anbringen des Innenaggregats. Befestigungs- Haken Sie die Klemmen des Bodenrahmens blech auf der montageplatte ein. Wenn sich die Klemmen nur schwer einhaken lassen, nehmen Sie den Clip Frontgrill ab. Befestigungsblech Entfernen des Innenaggregats. Drücken Sie den markierten Bereich Bodenrahmen Markierung (am unteren Teil des Frontgrills) nach...
-
Seite 6: Installation Des Innengeräts
Installation des Innengeräts Installieren des Befestigungsblechs. • Das Befestigungsblech sollte an einer Wand angebracht werden, die das Gewicht der Inneneinheit tragen kann. 1) Sichern Sie das Befestigungsblech zeitweilig an der Wand, stellen Sie sicher, daß es völlig waagerecht ist, und marki- eren Sie die Bohrlochpositionen an der Wand. -
Seite 7: Installieren Der Inneneinheit
Bohren eines loches durch die wand und anbringen des wanddurch- bruchrohrs. • Verwenden Sie für Wände mit Metallrahmen oder Metallplatten ein Wanddurchbruchrohr und eine Blende, um mögliche Hitze, elektrischen Schlag und Feuer zu verhüten. • Achten Sie darauf, die Hohlräume um die Rohre herum mit einem Dichtungs- mittel abzudichten, um Lecken von Wasser zu verhüten. - Seite 8 Installation des Innengeräts 3-2. Verrohrung links, links hinten oder links unten. Austauschen des Kondensatschlauchs und des Kondensatstopfens. Befestigungsposition des Kondensatschlauchs • Austausch auf der linken Seite * Der Kondensatschlauch befindet sich auf der Rückseite des Geräts. 1) Lösen Sie die Befestigungsschraube auf der rechten Seite und nehmen den Kondensatschlauch ab.
- Seite 9 Verdrahtung. 1) Isolieren Sie die Drahtenden ab (15mm). 2) Ordnen Sie die Drahtfarben den Klemmennummern an den Klemmenblöcken der Innen- und der Außeneinheit zu und schrauben Sie die Drähte fest an den entsprechenden Klemmen an. 3) Schließen Sie die Erdleiter an die entsprechenden Klemmen an. 4) Ziehen Sie an den Drähten, um sicherzustellen, daß...
- Seite 10 Installation des Innengeräts 5-5. Bereiten Sie das Zubehör vor (gesondert erhältlich) [Abbildung 2]. 1) Entfernen Sie den Deckel vom Zubehör (gesondert erhältlich). 2) Schließen Sie das Verbindungskabel an den Anschluss “S21” (weiß) an (gesondert erhältlich). 3) Ziehen Sie die Verbindungskabel durch die Ausbrüche des Zubehörs und montieren Sie den Deckel wieder. 4) Schließen Sie das Verbindungskabel des Zubehörs (gesondert erhältlich) an den Anschluss “S403”...
-
Seite 11: Verlegen Der Kühlmittelleitungen
Ablaßverrohrung. Der Ablaßschlauch sollte nach unten geneigt sein. 1) Schließen Sie den Kondensatschlauch wie rechts beschrieben an. Ein Knie ist nicht erlaubt. Das Schlauchende nicht in Wasser eintauchen. 2) Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Ablaßschale um zu überprüfen, daß... - Seite 12 Verlegen der Kühlmittelleitungen Kühlmittelverrohrung. ACHTUNG 1) Verwenden Sie die Bördelmutter, die sich am Gerät befindet. (Damit die Bördelmutter nicht aufgrund von Altersverschleiß reißen kann.) 2) Tragen Sie, um ein Austreten von Gas zu verhindern, auf die Innenseite der Bördelung Kältemaschinenöl auf. (Verwenden Sie Kältemaschinenöl für R410A-Systeme.) 3) Verwenden Sie zum Festziehen der Bördelmuttern geeignete Drehmomentschlüssel, um eine Beschädigung der Bördelmut- tern und ein Entweichen von Gas zu verhindern.
-
Seite 13: Probebetrieb Und Prüfung
Probebetrieb und Prüfung Probebetrieb und Prüfung. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß sie im festgelegten Bereich liegt. 1-2 Probebetrieb sollte entweder in Kühl- oder in Heizbetrieb durchgeführt werden. • Wählen Sie im Kühlbetrieb die niedrigste programmierbare Temperatur, und wählen Sie in Heizbetrieb die höchste programmierbare Temperatur. - Seite 14 Two-dimensional bar code is a code for manufacturing. 3P207973-2D M07B063C (0911) HT...
