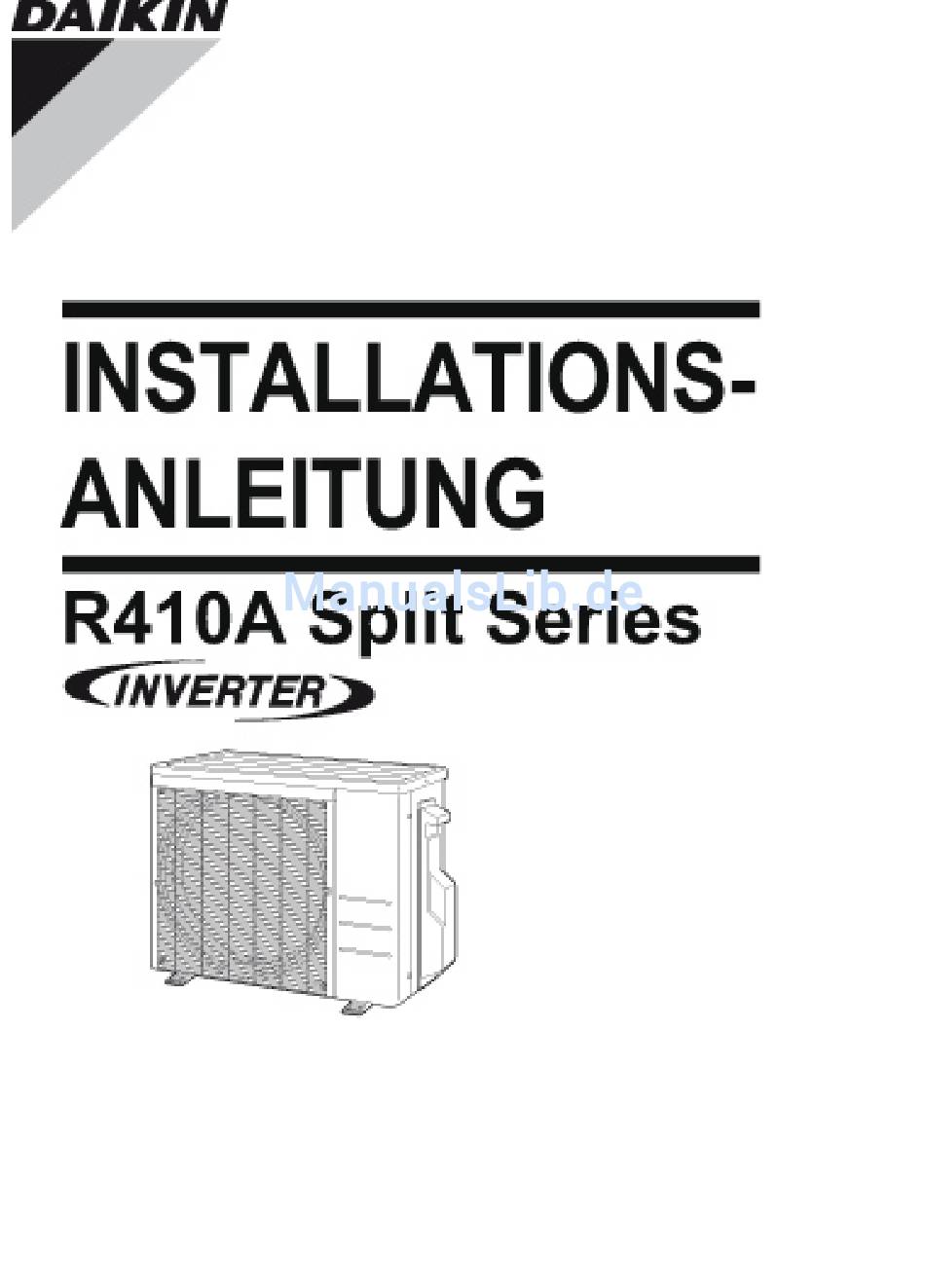

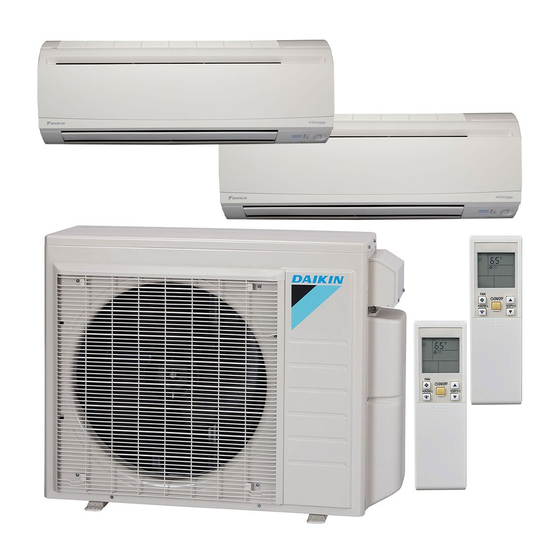

Daikin R410A Installationsanleitung
Vorschau ausblenden
Andere Handbücher für R410A:
- Installationsanleitung (161 Seiten) ,
- Bedienungsanleitung (124 Seiten) ,
- Installierungshandbuch (17 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin R410A
Inhaltszusammenfassung für Daikin R410A
- Seite 3 3P394245-3C...
- Seite 4 3P394245-5E...
-
Seite 5: Sicherheitshinweise
• Achten Sie bei der Installation oder beim Umpositionieren der Klimaanlage darauf, den Kältemittelkreislauf zu entlüften, so dass dieser komplett luftleer ist, und verwenden Sie nur das angegebene Kältemittel (R410A). Das Vorhandensein von Luft oder anderen Fremdstoffen im Kältemittelkreislauf führt zu einem anormalen Druckanstieg, was eine Beschädigung des Geräts und sogar Verletzungen zur Folge haben kann. - Seite 6 Sicherheitshinweise VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten.
-
Seite 7: Hinweise Zur Auswahl Des Standorts
Hinweise zur Auswahl des Standorts 1) Wählen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusche nicht verstärkt. 2) Wählen Sie einen Standort aus, an dem die aus dem Gerät austretende heiße Luft oder das Betriebsgeräusch die Nachbarn nicht belästigt. -
Seite 8: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts Max. zulässige Rohrleitungslänge 30 m Min. zulässige Rohrleitungslänge Max. zulässige Rohrleitungshöhe 20 m Zusätzliches Kältemittel 20 g/m erforderlich bei Rohrleitungslängen über 10 m. Gasleitung Außendurchmesser 12,7 mm Umwickeln Sie die Isolierleitung von oben Flüssigkeitsleitung Außendurchmesser 6,4 mm bis unten mit Klebeband. -
Seite 9: Hinweise Zur Installation
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. Wand an einer Seite Wand an zwei Seiten Mehr als 100... - Seite 10 • Verwenden Sie keine Rohre aus früheren Installationen. Verwenden Sie nur Teile, die mit dem Gerät geliefert wurden. • Installieren Sie keinen Trockner mit diesem R410A-Gerät, damit dessen Lebensdauer nicht verkürzt wird. • Das Trocknermaterial kann das System auflösen oder beschädigen.
- Seite 11 • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. • R410A muss wie auch andere Kältemittel immer wiedergewonnen werden und darf nie direkt an die Umgebung abgegeben werden. • Verwenden Sie die Vakuumpumpe nur für das R410A. Wenn Sie dieselbe Vakuumpumpe für verschiedene Kältemittel verwenden, kann die Vakuumpumpe oder das Gerät beschädigt werden.
- Seite 12 Flasche beim Befüllen mit Flüssigkeit nicht verkehrt herum stehen. • Achten Sie darauf, für das Kältemittel R410A geeignete Werkzeuge zu verwenden, um den richtigen Druck zu gewährleisten und ein Eindringen von Fremdstoffen zu vermeiden. Wichtige Informationen hinsichtlich des verwendeten Kältemittels Dieses Produkt enthält fluorierte Treibhausgase, die durch das Kyoto-...
- Seite 13 Installation des Außengeräts Verlegen der Kältemittelleitungen 7-1 Hinweise zur Handhabung von Kältemittelleitungen Wand Bringen Sie 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz eine Kappe an. und Feuchtigkeit. Regen Wenn keine Bördelungs- kappe verfügbar ist, 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. decken Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen.
- Seite 14 Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. Sechskant- 2) Führen Sie die Zwangskühlung aus. schlüssel 3) Schließen Sie nach 5 bis 10 Minuten das Absperrventil der Flüssigkeitsleitung Flüssigkeits-...
- Seite 15 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
- Seite 16 Kabel VORSICHT • Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigen Kabel anschließen, müssen Sie das Kabel ringeln. Fehlerhafte Arbeiten können Wärmebildung und Brand verursachen. Wenn Sie zu viel von der Kabel- Entfernen Sie die isolierung entfernen, kann dies zu Kabelisolierung bis einem Stromschlag oder zu diesem Punkt.
- Seite 17 Testbetrieb Testbetrieb • Der Testbetrieb sollte entweder im Modus KÜHLEN oder HEIZEN durchgeführt werden. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Wählen Sie im Modus KÜHLEN die niedrigste programmierbare Temperatur; wählen Sie im Modus HEIZEN die höchste programmierbare Temperatur.
