INSTALLATIONS-
ANLEITUNG

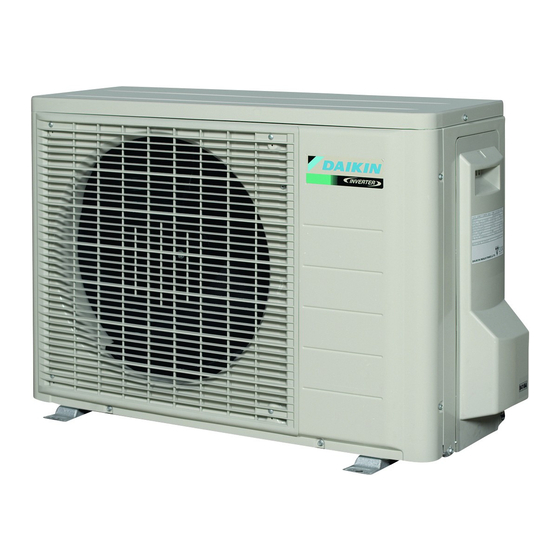

R410A Split-Serie
Modelle
RXS42L2V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρίδιο εγκατάστασης
∆ιαιρούμενης σειράς R410A
Manual de Instalação
Руководство по монтажу
Серия R410A с раздельной установкой
Installation manual
R410A Split series
Série split R410A
Montagehandleiding
Serie Split R410A
Série split R410A
Montaj kılavuzları
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
Ελληνικά
Portugues
Русский
Türkçe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin R410A Split Serie
Inhaltszusammenfassung für Daikin R410A Split Serie
- Seite 1 INSTALLATIONS- ANLEITUNG R410A Split-Serie Installation manual English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Modelle Manual de instalación RXS42L2V1B Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρίδιο εγκατάστασης Ελληνικά...
- Seite 2 3P327445-15H...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ...Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. ACHTUNG ..Eine Missachtung dieser Anweisungen kann zu Sachbeschädigung oder Körperverletzungen führen, die je nach den Umständen ernsthaft sein können. - Seite 4 ACHTUNG • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten.
-
Seite 5: Hinweise Zur Auswahl Des Standorts
Hinweise zur Auswahl des Standorts 1) Wählen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusche nicht verstärkt. 2) Wählen Sie einen Standort aus, an dem die aus der Einheit austretende heiße Luft oder das Betriebsgeräusch die Nachbarn nicht belästigt. -
Seite 6: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts Max. zulässige Länge 20 m Min. zulässige Länge 1,5 m Umwickeln Sie die Max. zulässige Höhe 15 m Isolierleitung von oben Zusätzliche bis unten mit Klebeband. Kältemittelfüllung 20 g/m für Kältemittelleitungen über 10 m Länge. Gasleitung Außendurchmesser 9,5 mm Flüssigkeitsleitung... -
Seite 7: Hinweise Zur Installation
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. - Seite 8 Installation des Außengeräts Aufdornen des Rohrendes 1) Schneiden Sie das Rohrende mit einem (Genau im rechten Winkel schneiden.) Entgraten. Rohrschneider ab. 2) Entgraten Sie das Rohrende, halten Sie dabei die Bördelung Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für R410A Herkömmliches Bördelgerät das Rohr fallen.
- Seite 9 Entlüften mittels Vakuumpumpe und Überprüfen auf Gasundichtigkeiten WARNUNG • Füllen Sie nur das angegebene Kältemittel R410A (keine anderen Substanzen) in den Kühlzyklus. • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. • R410A muss wie auch andere Kältemittel immer wiedergewonnen werden und darf nie direkt an die Umgebung abgegeben werden.
- Seite 10 Installation des Außengeräts Nachfüllen von Kältemittel Ermitteln Sie den zu verwendenden Kältemitteltyp anhand des Typenschilds. Vorsichtsmaßnahmen beim Auffüllen des Kältemittels R410A Füllen Sie das Kältemittel über die Gasleitung in flüssiger Form ein. Da dieses Kältemittel ein gemischtes Kältemittel ist, kann sich die Kältemittelzusammensetzung ändern und ein normaler Betrieb verhindert werden, wenn das Kältemittel in Gasform hinzugegeben wird.
- Seite 11 Installation des Außengeräts 7-2 Auswahl des Kupfers und der Wärmeisoliermaterialien Beachten Sie bei Verwendung handelsüblicher Kupferrohre und Armaturen die folgenden Spezifikationen: 1) Isoliermaterial: Polyethylenschaum Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/mh°C) Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110°C. Wählen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.
- Seite 12 Anlageneinstellung (Kühlen bei niedrigen Außentemperaturen) Diese Funktion ist für Einrichtungen wie etwa Technik- oder EDV-Räume vorgesehen. Sie darf nicht für von Menschen genutzte Wohngebäude oder Büros verwendet werden. Durch Auftrennen der Lötbrücke 4 (J4) auf der Platine wird der Betriebsbereich bis –15°C erweitert. Der Betrieb wird jedoch gestoppt, wenn die Außentemperatur unter –20°C fällt, und wieder aufgenommen, sobald die Temperatur wieder steigt.
- Seite 13 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
- Seite 14 Elektroschaltplan Anschlussleiste Bauseitige Verkabelung Anschluss Relaisanschluss Anschlüsse Anschluss Schwarz Orange Blau Braun Weiß Grün Gelb Hinweise Die Leistungsanforderungen des Geräts finden Sie auf dem Typenschild. TO INDOOR UNIT Zum Innengerät POWER SUPPLY Stromversorgung IN CASE OF COOLING ONLY TYPE Bei Nur-Kühlen-Typ OUTDOOR Außen CONDENSER...
- Seite 15 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. Für die Wärmepumpe • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
- Seite 16 3P360062-3G 2015.05...
