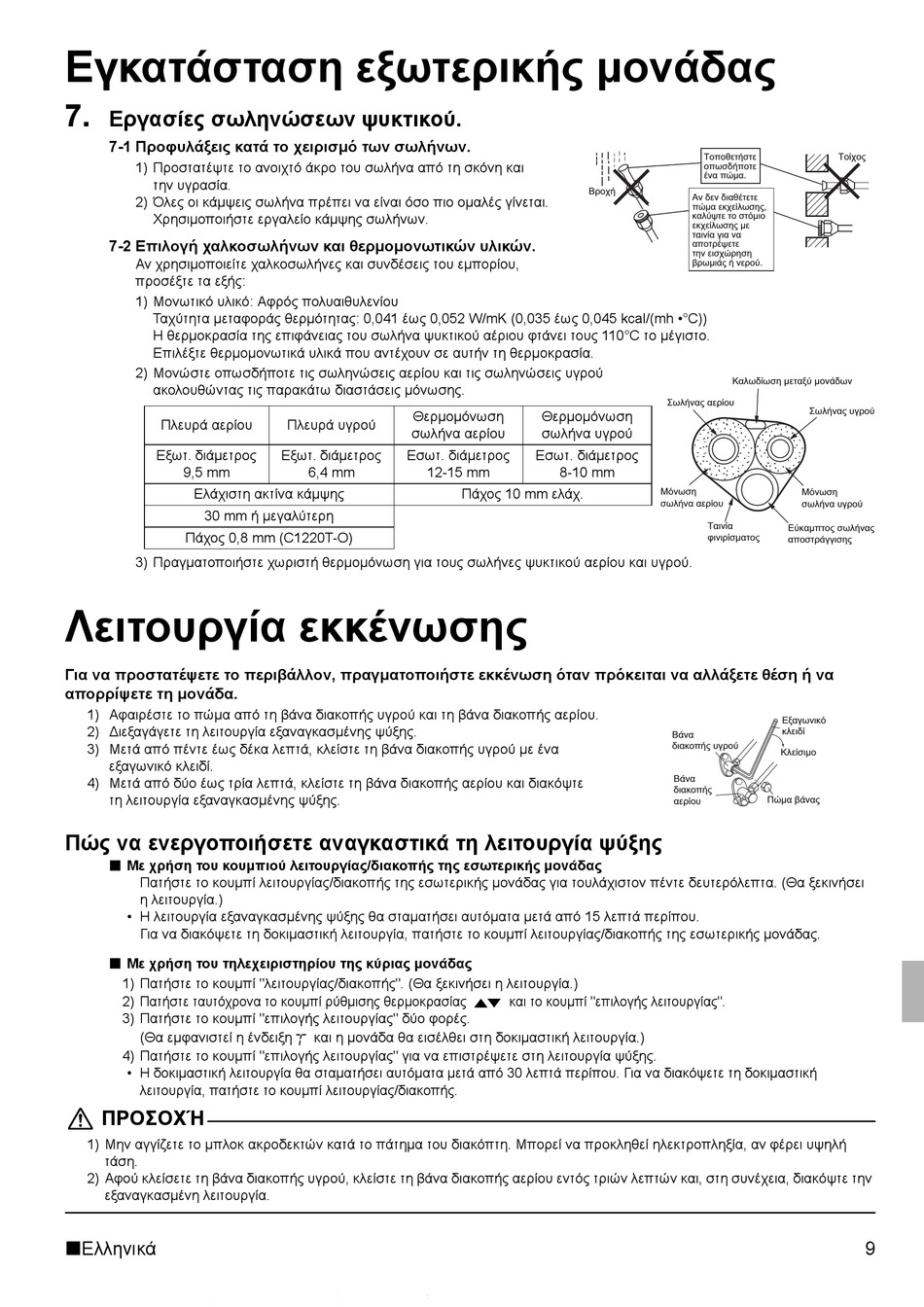

Εγκατάσταση εξωτερικής μονάδας
7.
Εργασίες σωληνώσεων ψυκτικού.
7-1 Προφυλάξεις κατά το χειρισμό των σωλήνων.
1) Προστατέψτε το ανοιχτό άκρο του σωλήνα από τη σκόνη και
την υγρασία.
2) Όλες οι κάμψεις σωλήνα πρέπει να είναι όσο πιο ομαλές γίνεται.
Χρησιμοποιήστε εργαλείο κάμψης σωλήνων.
7-2 Επιλογή χαλκοσωλήνων και θερμομονωτικών υλικών.
Αν χρησιμοποιείτε χαλκοσωλήνες και συνδέσεις του εμπορίου,
προσέξτε τα εξής:
1) Μονωτικό υλικό: Αφρός πολυαιθυλενίου
Ταχύτητα μεταφοράς θερμότητας: 0,041 έως 0,052 W/mK (0,035 έως 0,045 kcal/(mh •°C))
Η θερμοκρασία της επιφάνειας του σωλήνα ψυκτικού αέριου φτάνει τους 110°C το μέγιστο.
Επιλέξτε θερμομονωτικά υλικά που αντέχουν σε αυτήν τη θερμοκρασία.
2) Μονώστε οπωσδήποτε τις σωληνώσεις αερίου και τις σωληνώσεις υγρού
ακολουθώντας τις παρακάτω διαστάσεις μόνωσης.
Πλευρά αερίου
Εξωτ. διάμετρος
9,5 mm
Ελάχιστη ακτίνα κάμψης
30 mm ή μεγαλύτερη
Πάχος 0,8 mm (C1220T-O)
3) Πραγματοποιήστε χωριστή θερμομόνωση για τους σωλήνες ψυκτικού αερίου και υγρού.
Λειτουργία εκκένωσης
Για να προστατέψετε το περιβάλλον, πραγματοποιήστε εκκένωση όταν πρόκειται να αλλάξετε θέση ή να
απορρίψετε τη μονάδα.
1) Αφαιρέστε το πώμα από τη βάνα διακοπής υγρού και τη βάνα διακοπής αερίου.
2) ∆ιεξαγάγετε τη λειτουργία εξαναγκασμένης ψύξης.
3) Μετά από πέντε έως δέκα λεπτά, κλείστε τη βάνα διακοπής υγρού με ένα
εξαγωνικό κλειδί.
4) Μετά από δύο έως τρία λεπτά, κλείστε τη βάνα διακοπής αερίου και διακόψτε
τη λειτουργία εξαναγκασμένης ψύξης.
Πώς να ενεργοποιήσετε αναγκαστικά τη λειτουργία ψύξης
 Με χρήση του κουμπιού λειτουργίας/διακοπής της εσωτερικής μονάδας
Πατήστε το κουμπί λειτουργίας/διακοπής της εσωτερικής μονάδας για τουλάχιστον πέντε δευτερόλεπτα. (Θα ξεκινήσει
η λειτουργία.)
• Η λειτουργία εξαναγκασμένης ψύξης θα σταματήσει αυτόματα μετά από 15 λεπτά περίπου.
Για να διακόψετε τη δοκιμαστική λειτουργία, πατήστε το κουμπί λειτουργίας/διακοπής της εσωτερικής μονάδας.
 Με χρήση του τηλεχειριστηρίου της κύριας μονάδας
1) Πατήστε το κουμπί "λειτουργίας/διακοπής". (Θα ξεκινήσει η λειτουργία.)
2) Πατήστε ταυτόχρονα το κουμπί ρύθμισης θερμοκρασίας
3) Πατήστε το κουμπί "επιλογής λειτουργίας" δύο φορές.
(Θα εμφανιστεί η ένδειξη
4) Πατήστε το κουμπί "επιλογής λειτουργίας" για να επιστρέψετε στη λειτουργία ψύξης.
• Η δοκιμαστική λειτουργία θα σταματήσει αυτόματα μετά από 30 λεπτά περίπου. Για να διακόψετε τη δοκιμαστική
λειτουργία, πατήστε το κουμπί λειτουργίας/διακοπής.
ΠΡΟΣΟΧΉ
1) Μην αγγίζετε το μπλοκ ακροδεκτών κατά το πάτημα του διακόπτη. Μπορεί να προκληθεί ηλεκτροπληξία, αν φέρει υψηλή
τάση.
2) Αφού κλείσετε τη βάνα διακοπής υγρού, κλείστε τη βάνα διακοπής αερίου εντός τριών λεπτών και, στη συνέχεια, διακόψτε την
εξαναγκασμένη λειτουργία.
Ελληνικά
Θερμομόνωση
Πλευρά υγρού
σωλήνα αερίου
Εξωτ. διάμετρος Εσωτ. διάμετρος
6,4 mm 12-15 mm
και η μονάδα θα εισέλθει στη δοκιμαστική λειτουργία.)
Βροχή
Θερμομόνωση
σωλήνα υγρού
Εσωτ. διάμετρος
8-10 mm
Πάχος 10 mm ελάχ.
και το κουμπί "επιλογής λειτουργίας".
Τοποθετήστε
οπωσδήποτε
ένα πώμα.
Αν δεν διαθέτετε
πώμα εκχείλωσης,
καλύψτε το στόμιο
εκχείλωσης με
ταινία για να
αποτρέψετε
την εισχώρηση
βρωμιάς ή νερού.
Καλωδίωση μεταξύ μονάδων
Σωλήνας αερίου
Σωλήνας υγρού
Μόνωση Μόνωση
σωλήνα αερίου σωλήνα υγρού
Ταινία
Εύκαμπτος σωλήνας
φινιρίσματος
αποστράγγισης
Εξαγωνικό
κλειδί
Βάνα
διακοπής υγρού
Κλείσιμο
Βάνα
διακοπής
Πώμα βάνας
αερίου
Τοίχος
