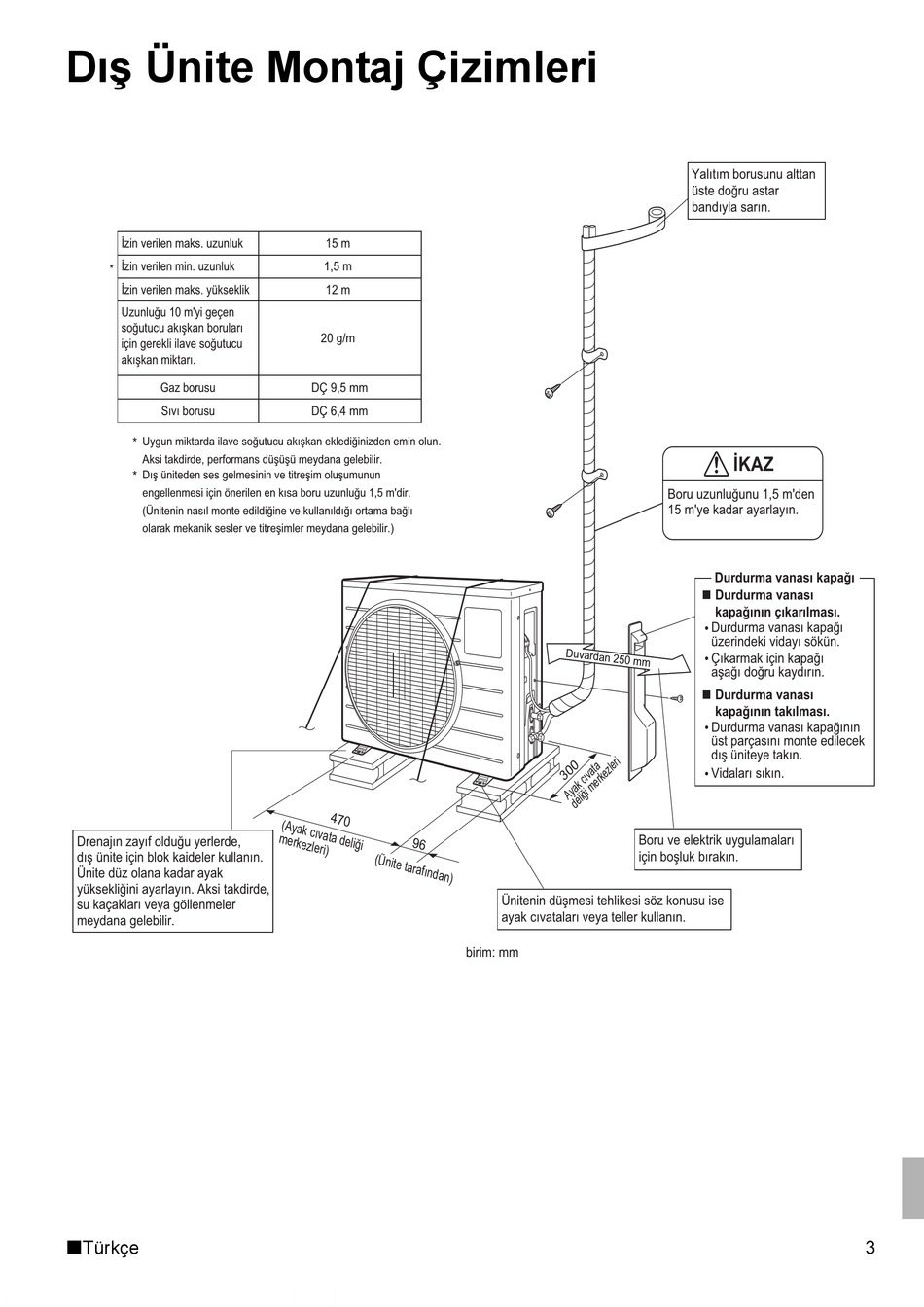

Dış Ünite Montaj Çizimleri
İzin verilen maks. uzunluk
İzin verilen min. uzunluk
*
İzin verilen maks. yükseklik
Uzunluğu 10 m'yi geçen
soğutucu akışkan boruları
için gerekli ilave soğutucu
akışkan miktarı.
Gaz borusu
Sıvı borusu
Uygun miktarda ilave soğutucu akışkan eklediğinizden emin olun.
*
Aksi takdirde, performans düşüşü meydana gelebilir.
Dış üniteden ses gelmesinin ve titreşim oluşumunun
*
engellenmesi için önerilen en kısa boru uzunluğu 1,5 m'dir.
(Ünitenin nasıl monte edildiğine ve kullanıldığı ortama bağlı
olarak mekanik sesler ve titreşimler meydana gelebilir.)
Drenajın zayıf olduğu yerlerde,
dış ünite için blok kaideler kullanın.
Ünite düz olana kadar ayak
yüksekliğini ayarlayın. Aksi takdirde,
su kaçakları veya göllenmeler
meydana gelebilir.
Türkçe
15 m
1,5 m
12 m
20 g/m
DÇ 9,5 mm
DÇ 6,4 mm
birim: mm
Boru uzunluğunu 1,5 m'den
15 m'ye kadar ayarlayın.
Boru ve elektrik uygulamaları
için boşluk bırakın.
Ünitenin düşmesi tehlikesi söz konusu ise
ayak cıvataları veya teller kullanın.
Yalıtım borusunu alttan
üste doğru astar
bandıyla sarın.
İKAZ
Durdurma vanası kapağı
Durdurma vanası
kapağının çıkarılması.
Durdurma vanası kapağı
üzerindeki vidayı sökün.
Çıkarmak için kapağı
aşağı doğru kaydırın.
Durdurma vanası
kapağının takılması.
Durdurma vanası kapağının
üst parçasını monte edilecek
dış üniteye takın.
Vidaları sıkın.
