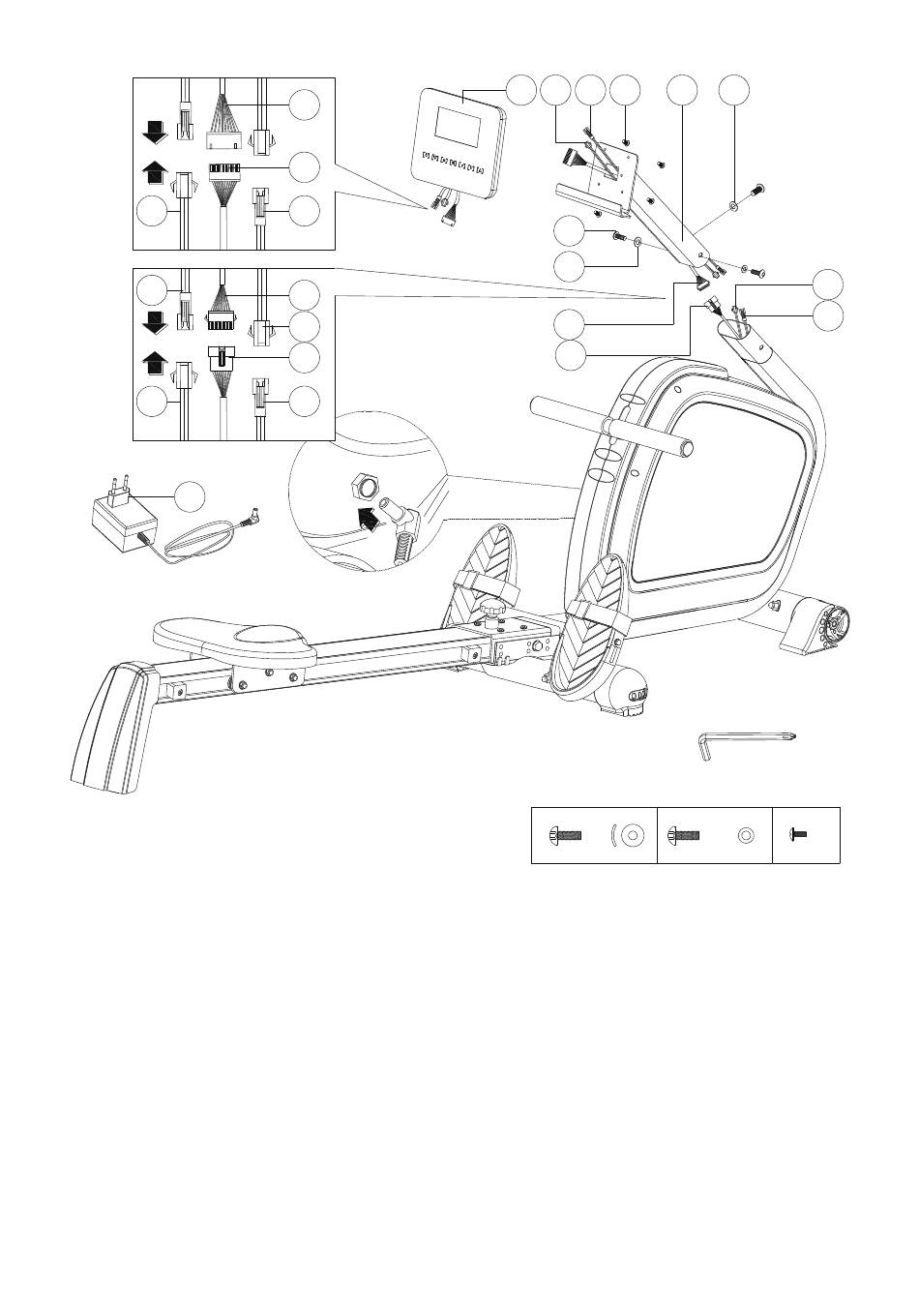

Montageschritt 4:
(b)
30
(a)
28
29
99
step-4
1) Das obere Computerkabel (38A) und das untere Computerkabel (38B), das untere Computerkabel
(一）(28) und den Sensor (29), das untere Computerkabel (30) und den Sensor (一） （32）verbinden
und die Griffsäule (2) mit einer Unterlegscheibe (76), einer Federscheibe (80) und einer
Inbusschraube (87)wie abgebildet auf den Hauptrahmen montieren.
2) Das untere Computerkabel (一）(28), das untere Computerkabel (30) und das obere Computerkabel
(38A) wie abgebildet mit den am Computer (1) angeschlossenen Kabeln verbinden. Den Computer
(1) wie abgebildet mit der Schraube (92) an der Griffsäule (2) montieren.
3) Den Adapter montieren und den Computer einschalten.
