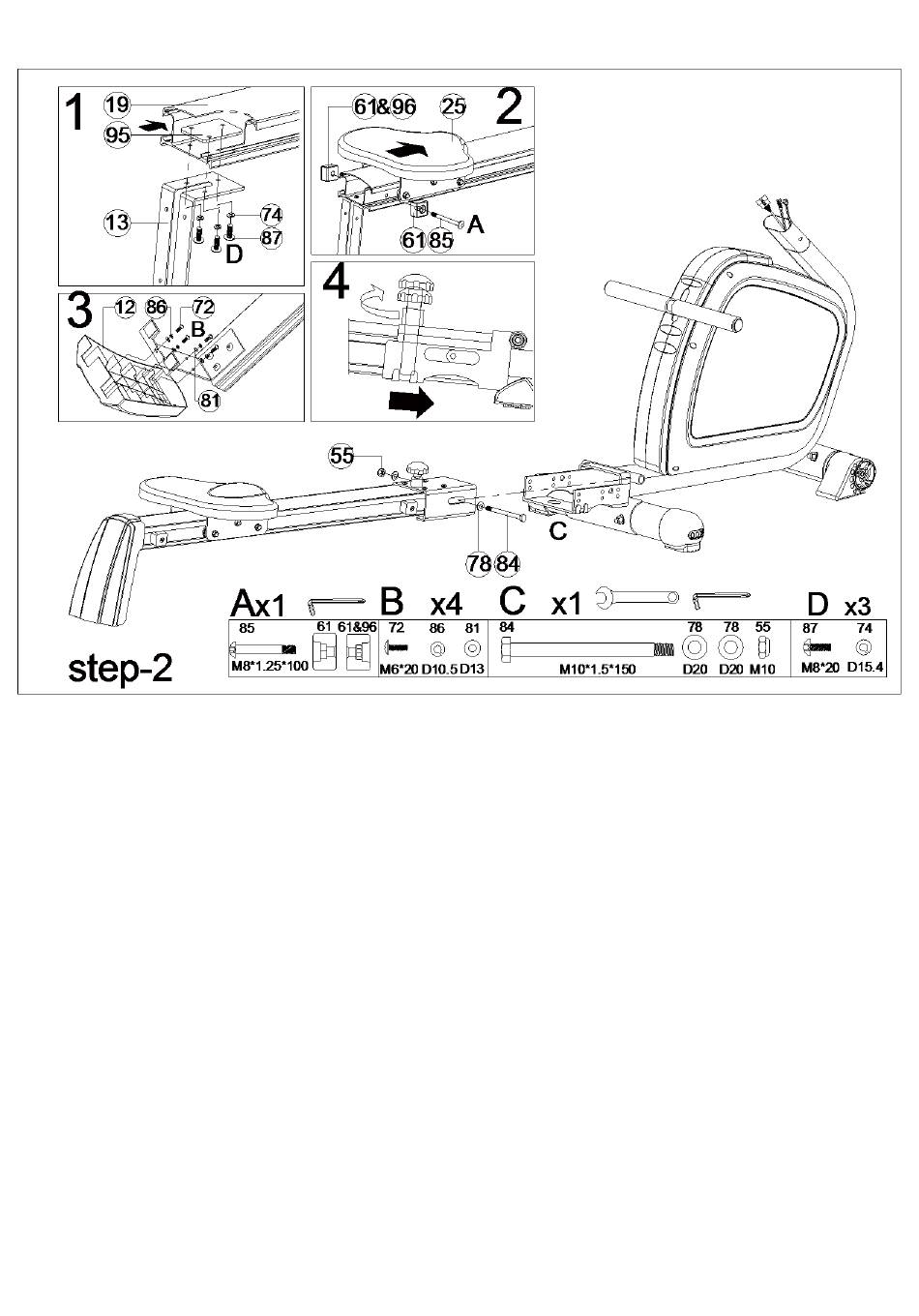

Montageschritt 2：
A. Den hinteren Halterungssatz (13) mit Gleitführung (19) durch Befestigungsplatte (95),
Federscheibe (74) und Inbusschraube (87) wie abgebildet montieren.
B. Die Sitzhalterung (25) mit dem Vierkantstopfen (61), der Mutter (96) und dem Bolzen
(85) wie abgebildet an der Gleitführung (19) montieren.
C. Die hintere Abdeckung (12) mit der hinteren Montageplatte (13) mit der Schraube (72),
Unterlegscheibe (81) und Federscheibe (86) wie abgebildet montieren.
D. Den
gesamten
Unterlegscheibe (78) und Schraube (84) montieren. Sie können die Gleitführung mit
der Griffschraube (17) zusammenklappen.
Gleitführungssatz
mit
Hauptrahmen
mit
Nylonmutter
(55),
7
