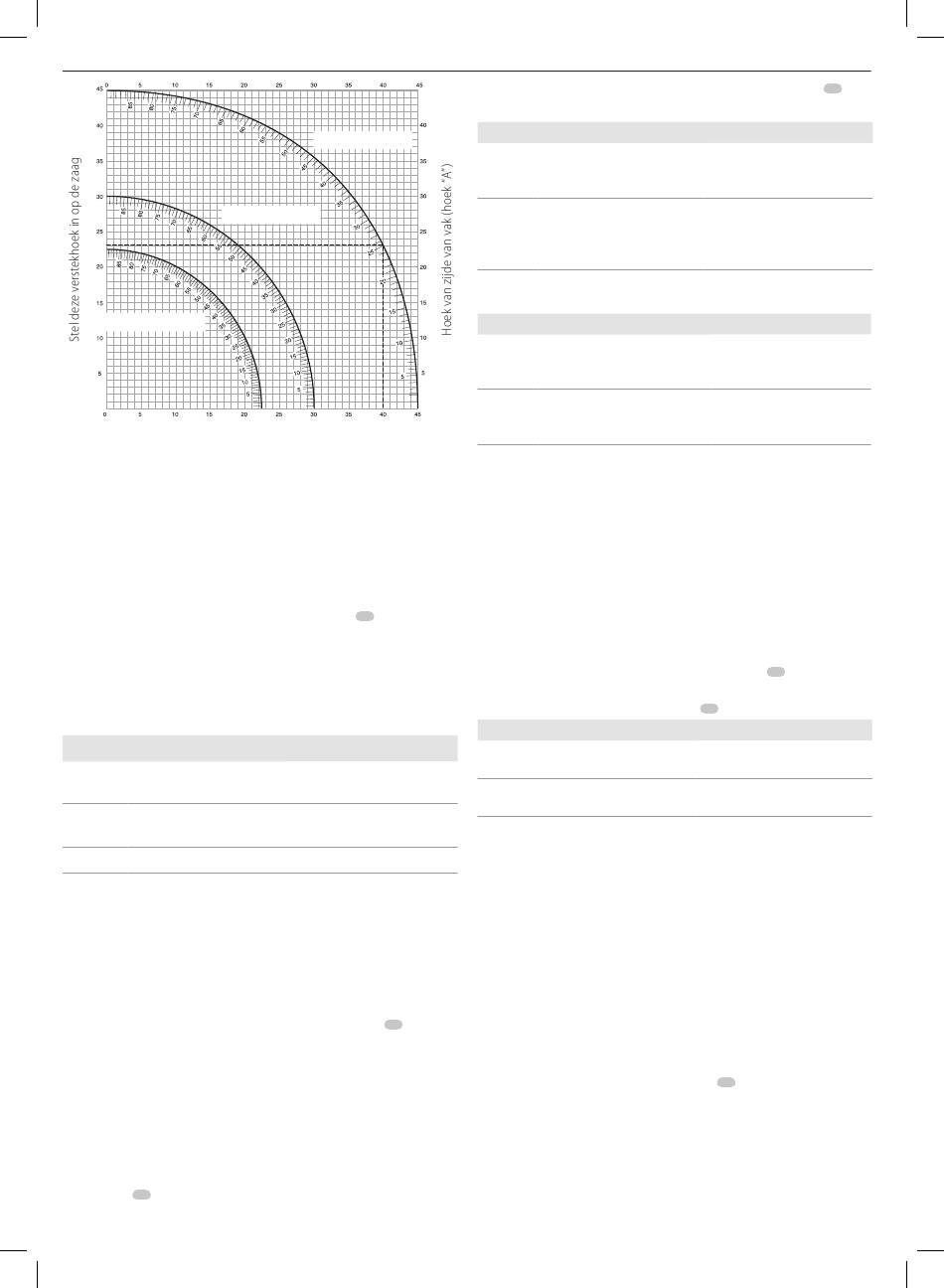

nEDERLAnDs
6-ZIJDIG VAk
8-ZIJDIG VAk
Stel deze schuine hoek in op de zaag.
Basissierlijsten zagen (Afb. J, T)
Plaats voor het voltooien van rechte zaagsneden van 90° het hout tegen
de langsgeleiding en houd het op z'n plaats, zoals wordt getoond in
Afbeelding T. Schakel de zaag in, laat het zaagblad volledig op snelheid
komen en voer de zaagsnede uit door de arm gelijkmatig omlaag
te brengen.
Basissierlijsten zagen van 70 mm tot 150 mm Hoog
Verticaal Tegen de Langsgeleiding (Fig. J, T)
OPMERkInG: Gebruik de hefboom schuifvergrendeling
Afbeelding J wordt getoond, wanneer u basissierlijsten zaagt van 70 mm
tot 150 mm hoog verticaal tegen de langsgeleiding.
Plaats het materiaal zoals wordt getoond in Afbeelding T.
Alle zaagsneden moeten worden gemaakt met de achterzijde van de
sierlijst tegen de langsgeleiding en met de onderzijde van de sierlijst tegen
de tafel.
binnenhoek
Linkerzijde Verstek links 45°
Veilige linkerzijde van de zaagsnede
Rechterzijde Verstek rechts 45°
Veilige rechterzijde van de zaagsnede
Materiaal tot 150 mm kan worden gezaagd zoals hierboven wordt beschreven.
Kroonlijsten zagen (Afb. A1, U1, U2)
Uw verstekzaag is zeer geschikt voor het zagen van kroonlijsten.
Kroonlijsten passen alleen goed als zij met uiterste precisie in samengesteld
verstek worden gezaagd.
Uw verstekzaag heeft speciale vaste voor-ingestelde verstekpunten
op 22,5°, 31,6° en 35,3° links en rechts voor het zagen van kroonlijsten
in de juiste hoek en pallen voor de afschuinhoekstop op 22,5° en 30°
links en rechts. Er is ook een merkteken op de schaalverdeling
afschuinhoek op 33,9°. Onderstaand schema geeft de juiste instellingen
voor het zagen van kroonlijsten.
OPMERkInG: het vooraf proefzagen met afvalmateriaal is
uiterst belangrijk!
Instructievoor het zagen van kroonlijsten die vlak liggen
en de functies voor samengesteld verstek gebruiken
(Afb. U1)
1. De kroonlijst moet vlak liggen met de brede achterzijde op de
zaagtafel 17 .
96
VIERkAnT VAk
59 , die in de
buitenhoek
Verstek rechts 45°
Veilige linkerzijde van de zaagsnede
Verstek links 45°
Veilige rechterzijde van de zaagsnede
10 voor
2. Plaats de bovenzijde van de kroonlijst tegen de langsgeleiding
3. Onderstaande instellingen zijn voor kroonlijsten van 45°.
binnenhoek
Linkerzijde Afschuinhoek links 30°
Verstektafel rechts ingesteld 35,26°
Veilige linkeruiteinde van zaagsnede
Rechterzijde Afschuinhoek rechts 30°
Verstektafel rechts ingesteld 35,26°
Veilige rechteruiteinde van de
zaagsnede
4. Onderstaande instellingen zijn voor kroonlijsten met hoeken van 52°
aan de bovenzijde en 38° aan de onderzijde.
binnenhoek
Linkerzijde Afschuinhoek links 33,9°
Verstektafel rechts ingesteld 31,62°
Veilige linkeruiteinde van zaagsnede
Rechterzijde Afschuinhoek rechts 33,9°
Verstektafel links ingesteld 31,62°
Veilige rechteruiteinde van de zaagsnede
Alternatieve methode voor het zagen van kroonlijsten
Voor het zagen van kroonlijsten volgens deze methode is geen
afschuinzaagsnede nodig. Er kunnen zeer kleine veranderingen in de
verstekhoek worden aangebracht zonder gevolgen voor de afschuinhoek.
Bij andere hoeken dan hoeken van 90° kan de zaag snel en gemakkelijk
worden aangepast.
Instructies voor het zagen van kroonlijsten onder een
hoek tussen de langsgeleiding en de grondplaat voor alle
zaagsneden (Afb. U2)
1. Leg de kroonlijst zo neer dat de onderzijde van de kroonlijst (het
gedeelte dat tegen de wand uitkomt) tegen de langsgeleiding ligt en
de bovenzijde van de kroonlijst op de zaagtafel rust
2. De gehoekte "vlakke gedeelten" aan de achterzijde van de kroonlijst
moeten recht tegen de langsgeleiding
binnenhoek
Linkerzijde Verstek rechts 45°
Veilige rechterzijde van de zaagsnede
Rechterzijde Verstek links 45°
Veilige linkerzijde van de zaagsnede
Speciale zaagsneden

WAARSCHUWING: Maak nooit een zaagsnede als het materiaal
niet stevig vastligt op de tafel en tegen de langsgeleiding.
Aluminium zagen (Afb. V1, V2)
GEBRUIK VOOR HET ZAGEN VAN ALUMINIUM ALTIJD HET SPECIAAL
VOOR HET ZAGEN VAN ALUMINIUM VERVAARDIGDE ZAAGBLAD.
Voor bepaalde werkstukken zal misschien een klem of een andere
bevestigingsmethode nodig zijn om te voorkomen dat het werkstuk
tijdens het zagen wordt verplaatst. Plaats het materiaal zo dat u de
dunste dwarsdoorsnede zaagt, zoals in Afbeelding V1 wordt getoond.
Afbeelding V2 laat zien hoe u deze geëxtrudeerde delen niet moet zagen.
Gebruik bij het zagen van aluminium een snijsmeermiddel. Breng
het snijmiddel direct aan op het zaagblad, voor het zagen. Breng het
middel nooit aan op een bewegend zaagblad
goede smering en zorgt ervoor dat er geen splinters aan het zaagblad
blijven plakken.
Gebogen materiaal (Afb. W1, W2)
Wanneer u gebogen materiaal zaagt, moet u het altijd plaatsen zoals wordt
getoond in Afbeelding W1 en nooit zoals wordt getoond in Afbeelding W2.
13 .
buitenhoek
Afschuinhoek rechts 30°
Verstektafel links ingesteld 35,26°
Veilige linkeruiteinde van zaagsnede
Afschuinhoek links 30°
Verstektafel rechts ingesteld 35,26°
Veilige linkeruiteinde van zaagsnede
buitenhoek
Afschuinhoek rechts 33,9°
Verstektafel links ingesteld 31,62°
Veilige linkeruiteinde van zaagsnede
Afschuinhoek links 33,9°
Verstektafel rechts ingesteld 31,62°
Veilige rechteruiteinde van zaagsnede
17 .
13 van de zaagtafel liggen.
buitenhoek
Verstek links 45°
Veilige rechterzijde van de zaagsnede
Verstek rechts 45°
Veilige linkerzijde van de zaagsnede
45 . De was geeft een
