DeWalt DWE560-QS Bersetzt Von Den Originalanweisungen
  1. Anleitungen
  2. Marken
  3. DeWalt Anleitungen
  4. Sägen
  5. DWE560-QS
  6. Bersetzt von den originalanweisungen
DeWalt DWE560-QS Bersetzt Von Den Originalanweisungen

DeWalt DWE560-QS Bersetzt Von Den Originalanweisungen

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 20

Quicklinks

Diese Anleitung herunterladen
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
o cerca il tuo prodotto tra le
migliori offerte di Elettroutensili
DWE550
DWE560
DeWalt DWE560-QS

Werbung

loading

Verwandte Anleitungen für DeWalt DWE560-QS

Inhaltszusammenfassung für DeWalt DWE560-QS

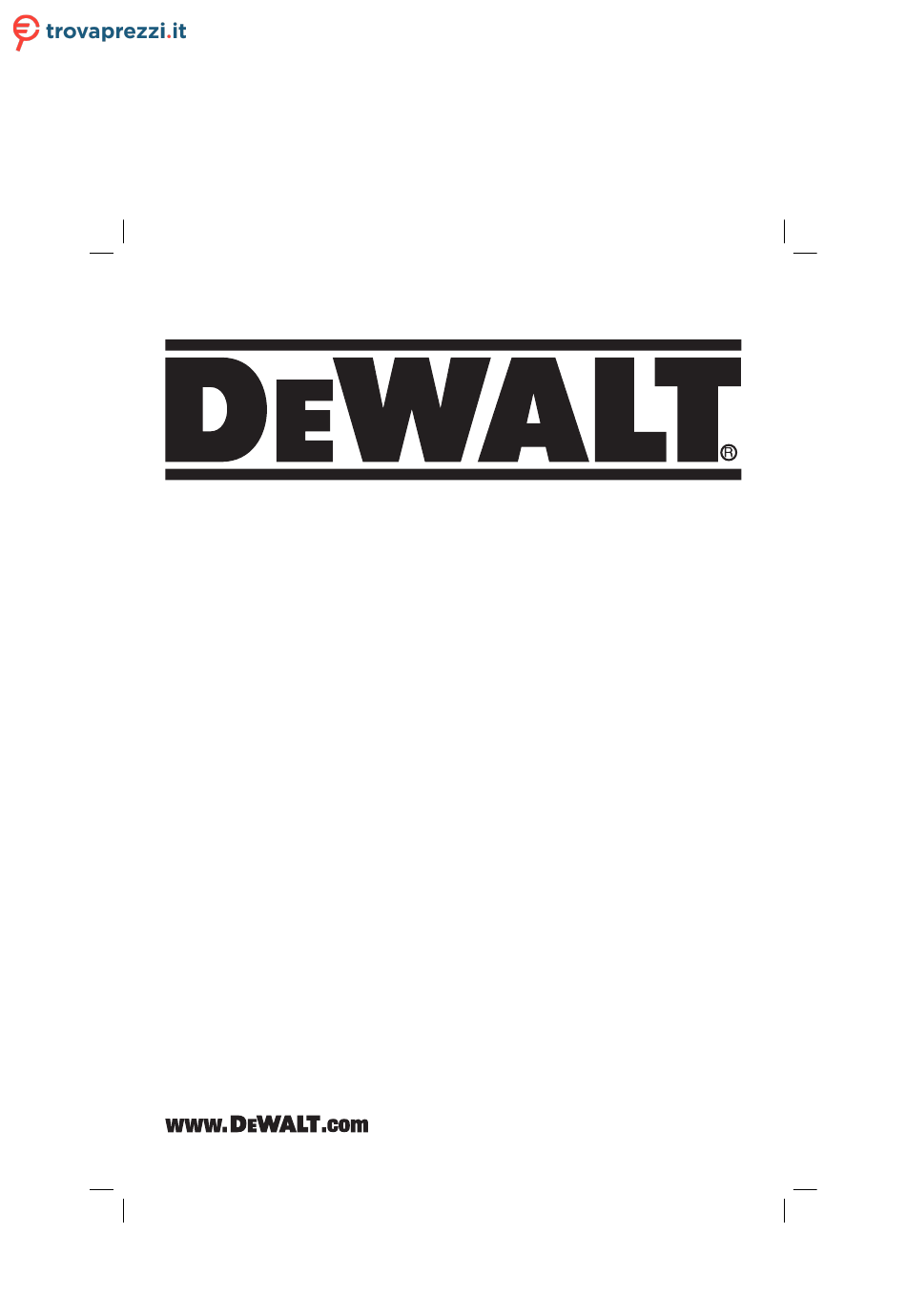

  • Seite 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per DeWalt DWE560-QS o cerca il tuo prodotto tra le migliori offerte di Elettroutensili DWE550 DWE560...
