Utilisez la pince matériel 37 fourni avec la scie. Les guides de gauche et
de droite coulissent d'un côté à l'autre pour faciliter l'opération de pinçage.
D'autres accessoires tels que pinces à ressort, serres à barre ou serre-joint en
C peuvent être adaptées à certaines tailles et formes de matériaux.
Installer de la bride
1. La base comporte quatre trous rectangulaires pour installer la
fixation , deux à l'avant et deux à l'arrière de la scie, sous la garde de
65
la base. Insérez la fixation dans l'un des quatre trous.
37
REMARQUE : Pour installer la fixation à l'arrière de la scie, le bras
de fixation doit être à la position la plus haute possible de sorte que
le piton de la fixation puisse coulisser dans le trou au moment où la
fixation passe par-dessus la garde.
2. Desserrez le bouton pour régler la fixation vers le haut ou le bas, serrez
le bouton pour fermement fixer l'ouvrage.
REMARQUE : Placer la bride du côté opposé à la base pour le biseautage.
TOUJOURS EFFECTUER DES ESSAIS À BLANC (SANS ALIMENTATION) AVANT
DE RÉALISER VOS COUPES AFIN DE VÉRIFIER LA TRAJECTOIRE DE LA LAME.
S'ASSURER QUE LA BRIDE N'OBSTRUE PAS LE MOUVEMENT DE LA SCIE OU
DES GUIDES.
Soutien des pièces longues (Fig. D)
SOUTENEZ TOUJOURS LES PIÈCES LONGUES
Pour de meilleurs résultats, utilisez les supports DE7023-XJ ou DE7033
pour étendre la largeur de la table de la scie. Soutenez les longues pièces à
l'aide de tout moyen commode, par exemple un chevalet de sciage ou un
appareil similaire, afin d'empêcher les extrémités de tomber.
Découpe de cadres, de coffrages et d'autres objets à
quatre faces (Fig. Q, R)
Faites quelques coupes simples dans des chutes de bois pour bien « sentir »
la scie. Votre scie est l'outil parfait pour réaliser des coins à l'onglet comme
celui illustré à la Figure Q.
Le diagramme 1 de la Figure R illustre un assemblage réalisé à l'aide de la
méthode de réglage de biseau. L'assemblage illustré peut être réalisé en
utilisant les deux méthodes.
• En utilisant le réglage du biseau :
- Le biseau pour les deux panneaux est ajusté à 45° chacun,
produisant un angle de 90°.
- Le bras d 'onglet est bloqué en position zéro et le réglage de biseau
est bloqué à 45°.
- Le bois est positionné avec le large côté plat contre la table et le
bord étroit contre le guide.
• En utilisant le réglage d'onglet :
- La même coupe peut être faite par la coupe d'onglets à droite et à
gauche avec la surface large contre le guide.
Découpe de moulures de garnissage et d'autres
cadres (Fig. R)
Le diagramme 2 de la Figure R illustre un assemblage réalisé en réglant
le bras d'onglet à 45 degrés pour couper à onglet les deux planches afin
de former un coin à 90 degrés. Pour réaliser ce type d'assemblage, réglez
le biseau sur zéro et le bras d'onglet sur 45 degrés. Une fois de plus,
positionnez le bois avec le large côté plat contre la table et l'arête étroite
contre le guide.
Les deux diagrammes de la Figure R correspondent à des objets à quatre
côtés uniquement. Lorsque le nombre de côtés change, les angles d'onglet
et de biseau changent aussi. Le tableau ci-dessous indique les angles
adéquats pour diverses formes, en supposant que tous les côtés sont
d'égale longueur.
NOMBRE DE CÔTÉS
4
5
6
7
8
9
10
Pour réaliser une forme qui n'apparaît pas dans le tableau, utilisez la formule
suivante : 180 degrés divisé par le nombre de côté donne l'angle d'onglet (si
le matériau est coupé verticalement) ou de biseau (s'il est coupé à plat)
Découpe à onglet mixte (Fig. S)
Une coupe à onglet mixte est réalisée en utilisant simultanément un angle
d'onglet et un angle de biseau. C'est le type de coupe utilisé pour fabriquer
des cadres ou des boîtes dont les côtés sont inclinés, comme illustré dans
la Figure S.

AVERTISSEMENT : si l'angle de coupe varie d'une coupe à l'autre,
vérifiez que la poignée de fixation de biseau et la poignée de blocage
d'onglet sont bien serrées. Ces poignées doivent être resserrées après
chaque réglage d'onglet ou de biseau.
39

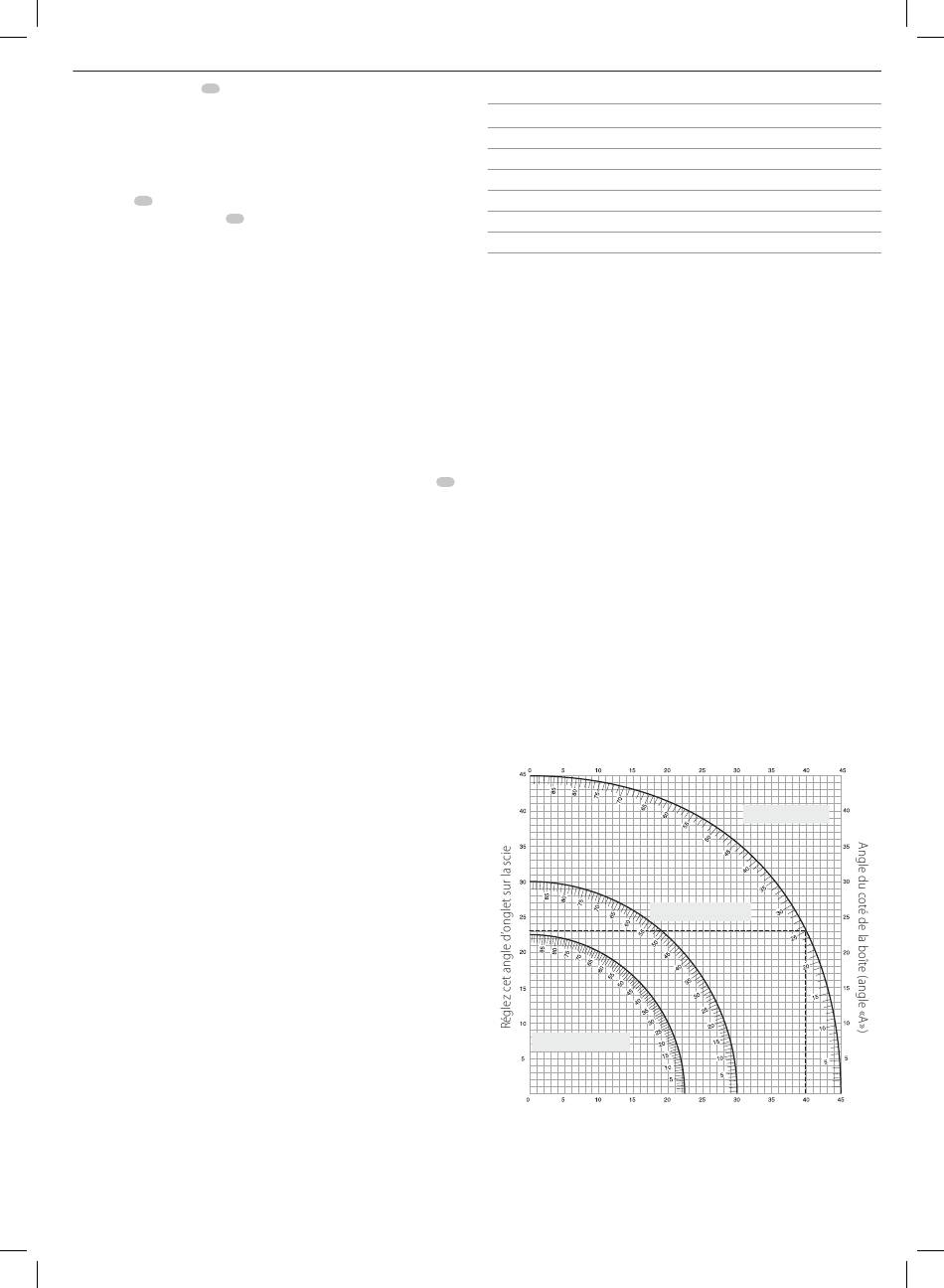

Le tableau ci-dessous vous aidera à sélectionner les réglages d'onglet et de
biseau adéquats pour des coupes à onglet mixte classiques.
• Pour utiliser le tableau, sélectionnez l'angle A souhaité (Figure S) pour
votre projet et recherchez cet angle sur l'arc adéquat du tableau.
• Tracez un trait vertical à partir de ce point pour lire l'angle de biseau
adéquat et un trait horizontal pour lire l'angle d'onglet adéquat.
• Réglez votre scie sur les angles prescrits et effectuez quelques coupes
d'essai. Entraînez-vous à assembler les pièces coupées.
Exemple : pour fabriquer une boîte à quatre côtés avec des angles
extérieurs à 26 degrés (Angle A, Figure S), utilisez l'arc supérieur droit.)
Trouvez la valeur 26° sur l'échelle de l'arc. Suivez la ligne horizontale
d'intersection jusqu'à l'un des deux axes pour obtenir le réglage de
l'angle d'onglet pour votre scie (42°). Suivez de même la ligne verticale
d'intersection vers le bas ou vers le haut pour obtenir le réglage de l'angle
de biseau pour la scie (18°). Essayez toujours les coupes sur des chutes de
bois afin de vérifier les réglages de la scie.
BOÎTE À 7 FACEs
Réglez cet angle de biseau sur la scie
Découpe de moulure d'embase (Fig. J, T)
Pour effectuer des coupes droites à 90°, placez le bois contre la garde et
maintenez-la en place comme illustré par la Figure T. Mettez la scie en
FRAnçAIs
ONGLET OU ANGLE DE BISEAU
45°
36°
30°
25,7°
22,5°
20°
18°
BOÎTE CARRÉE
BOÎTE À 5 FACEs
