TouchMonitor TM3-3G
Manual

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RTW TM3-3G

Inhaltszusammenfassung für RTW TM3-3G

  • Seite 1 TouchMonitor TM3-3G Manual...
  • Seite 2 TouchMonitor TM3-3G Software Version 2.5 und höher | 06.2013 • TM3-3G © 2013 | RTW GmbH & Co.KG Am Wassermann 25 | 50829 Köln | Germany Fon +49 221. 70 913-0 | Fax +49 221. 70 913-32 www.rtw.de | rtw@rtw.de...
  • Seite 3 TouchMonitor TM3-3G Bedienungsanleitung...
  • Seite 4 Software-Version: 2.5 und höher | 06.2013 © 2013 | Technische Änderungen vorbehalten! RTW GmbH & Co.KG | Am Wassermann 25 | 50829 Köln | Germany Fon +49 221. 70 913-0 | Fax +49 221. 70 913-32 www.rtw.de | rtw@rtw.de WEEE-Reg.-Nr.:...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Symbole sind auf dem Gehäuse des Gerätes, auf einzel- nen Modulen und in dieser Bedienungsanleitung zu fi nden: WARNUNG! Dieses Symbol warnt Sie vor einer möglicherweise gefährlichen Situation, etwa vor gefährlichen Spannungen, die Sie einem elektrischen Schock aussetzen könnten.

  • Seite 6: Allgemeine Sicherheitsanweisungen

    Personal durchgeführt werden. • Entfernen Sie keine Teile aus dem Gerät und führen Sie keine Modifi - kation am Gerät aus ohne die schriftliche Freigabe durch RTW. Verän- derungen am Gerät können sowohl Sicherheitsrisiken verursachen als auch die EMI-CE Konformität beeinfl...
  • Seite 7 • Verwenden Sie nur geeignete Netzkabel bzw. Netzgeräte. Verwenden Sie ausschließlich Netzkabel und Netzteile, die für dieses Gerät freige- geben und in Ihrem Land zertifi ziert sind. • Beachten Sie alle Anschlusswerte und Markierungen auf dem Gerät. Informieren Sie sich in der Bedienungsanleitung über weitere Details zu den Anschlusswerten, bevor Sie etwas anschließen.

  • Seite 8: Achtung

    ACHTUNG! Folgen Sie immer den Sicherheitsmaßnahmen, um Verletzungen oder Beschädigungen am Gerät oder anderen Objekten zu vermeiden. Diese Maßnahmen beinhalten die folgenden Punkte, sind aber nicht auf diese beschränkt: • Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät ent- sprechend der Anweisungen zur Sicherstellung einer adäquaten Belüf- tung, um einen zu hohen Temperaturanstieg im Inneren zu vermeiden.

  • Seite 9: Umweltschutz

    Umweltschutz Beachten Sie die folgenden Informationen zur Umweltverträglichkeit des Gerätes und die Hinweise, wenn Sie ein Gerät oder Bauteile recyceln möchten (Handhabung am Ende der Produktlebensdauer): • Wiederverwertung des Gerätes Bei der Herstellung dieses Gerätes wurden natürliche Ressourcen einge- setzt und verbraucht. Das Gerät kann Substanzen beinhalten, die bei un- sachgemäßer Entsorgung schädlich für Umwelt oder für Menschen sein könnten.

  • Seite 10: Inhaltsverzeichnis

    5.6 | Global Keyboard 5.7 | Dialnorm 5.8 | Monitoring 5.9 | AES-Status 5.10 | SDI Interface 5.11 | Moving Coil 6 | Firmware-Update 7 | Technische Daten 8 | CE-Konformität 9 | Lizenzen Blockdiagramm Manual | TM3-3G DE-8 Inhalt...

  • Seite 11: Bevor Sie Beginnen

    1 | Bevor Sie beginnen 1.1 | Das Konzept Vielen Dank für den Erwerb des TouchMonitor TM3-3G von RTW. Sie haben sich für eine leistungsfähige Metering-Lösung auf der Basis mo- derner Hardware und aktuellster Technologie entschieden, die eine sehr intuitive, voraussetzungsfreie Bedienung im Bedarfsfall mit hoher Flexibi- lität und weit reichenden Konfi...
  • Seite 12 Als autarkes Gerät mit eleganter Touchscreen-Presetsteuerung stellt Ihnen der TouchMonitor TM3-3G immer genau die Informationen über die gemessenen Audiosignale zur Verfügung, die Sie für eine schnelle und sichere Interpretation auch ohne tiefgreifendes technisches Hintergrund- wissen benötigen. Der vertikal oder horizontal nutzbare, kontrastreiche 4,3“-Bildschirm unterstützt Sie dabei jederzeit mit einer schlüssigen visu-...
  • Seite 13 (kompatibel zu Windows® & Mac OS X®) zeigt Devicer DC1 der TouchMonitor TM3-3G seine ganze Leistungsfähigkeit und Flexibilität. Neben PPM- und True Peak-Instrumenten bietet der TM3-3G umfassen- de Loudness-Messfunktionen nach allen weltweit relevanten Standards (EBU R128, ITU-R BS.1770-3/1771, ATSC A/85 und ARIB), darunter Einzelkanal- und summierende Bargraphen, Loudness Range sowie numerische Anzeigen.

  • Seite 14: Lieferumfang

    Komponenten erhalten haben. Falls Teile fehlen, wenden Sie sich bitte an Ihren Händler. TouchMonitor TM3-3G TM3-3G (8-Kanal-Anzeige) verbunden Display-Einheit + 3G-SDI-Interfacebox Netzteil Manual 1.3 | Optionen (falls zusammen mit TM3-3G bestellt, dann bereits freigeschaltet) TM3-SWDEEM TM3-SWMON TM3-SWMC 8 x AES3 Out Abhör-Funktion Moving Coil ausgelesener angezeigter Au-...

  • Seite 15: Installation

    2 | Installation Der TouchMonitor TM3-3G wurde für die freie Platzierung auf Tischen, Pulten, u. a. entwickelt. Das Gerät besteht aus einer Display-Einheit mit 4,3-Zoll Touch Screen und einer abgesetzter 3G-SDI-Interfacebox, die über vielfältige Anschlussmöglichkeiten verfügt und über ein Kabel die Display-Einheit mit Daten und Strom versorgt.

  • Seite 16: Anschlüsse

    (BNC In) 3G-SDI Aux In (BNC Through) (RCA) *) Phones Analog Out R (3,5 mm Klinke) *) (RCA) *) *) mit entsprechend freige- Analog Out L schalteter Lizenz! (RCA) *) Manual | TM3-3G DE-14 2 | Installation | 2.1 | Anschlüsse...
  • Seite 17 (2 m, max. 15 m) USB 2.0 Mini-B (USB-Schnittstellenkabel zum Austausch von Daten zwischen Devicer DC1 und TM3-3G erforderlich) 4-pol. Kleinspannungsstecker 24 V DC 160 mA (Nennstrom) zum Anschluss des Netzteils Manual | TM3-3G 2 | Installation | 2.1 | Anschlüsse DE-15...

  • Seite 18: Pin-Belegung

    HINWEIS - Die Eingangssignale werden unbearbeitet durchge- leitet. Blockdiagramm der 3G-SDI-Deembedder-Schnittstelle „USB-Mini-B“ Full-Speed-USB-2.0-Schnittstelle zum Anschluss des TM3-3G mit einem handelsüblichen USB-Datenkabel (Mini-B auf A) an einen Computer. Das USB-Interface dient zum Austausch der Daten zwischen der Device- Confi gurator-Software Devicer DC1 und dem TM3-3G.
  • Seite 19 Paar 2 Schirm/Gehäuse Ausgang Digital 1 (+, heiß) Ausgang Digital 1 (–, kalt) Paar 1 Schirm/Gehäuse nicht belegt „Phones“ (3,5-mm-Klinken-Buchse) Standard-3,5-mm-Kopfhöreranschluss zum Abhören der aus dem 3G-SDI- Datenstrom ausgelesenen Audio-Signale. Manual | TM3-3G 2 | Installation | 2.2 | Pin-Belegung DE-17...
  • Seite 20 +24 V DC Pin 4 Pin 1 (Außenansicht des Einbaustiftsteckers) HINWEIS - Bei einer externen Stromversorgung mit 24 V DC ist eine externe Überstrombegrenzung auf 2 A zwingend vorzusehen! Manual | TM3-3G DE-18 2 | Installation | 2.2 | Pin-Belegung...

  • Seite 21: Bedienung

    • Schließen Sie die vorgesehene Spannungsversorgung an die 3G-SDI- Interface-Box an. Benutzen Sie das zum Lieferumfang gehörende Netzteil RTW 1168-R. • Verbinden Sie das Netzteil mit dem Stromnetz. Nach kurzer Zeit ist der TouchMonitor TM3-3G betriebsbereit. Manual | TM3-3G 3 | Bedienung | 3.1 | Inbetriebnahme DE-19...

  • Seite 22: Signalquellen Und Synchronisation

    Presetwechsel sehr elegant zwischen mehreren im SDI-Signal vorhandenen Audio-Signalen umzuschalten. Falls Sie den TM3-3G mit den ab Werk im Gerät gespeicherten Pre- sets verwenden, fi nden Sie die gespeicherte Eingangszuordnung für jeden Preset im Kapitel 4 | Presets.

  • Seite 23: Vertikale Und Horizontale Presets Laden

    Für beide Ausrichtungen sind im Ge- rät passende Preset-Versionen gespeichert. Vertikale Ausrichtung Um den TM3-3G im vertikalen Anzeigemodus zu nutzen, bringen Sie die Display-Einheit einfach in die aufrechte Position. • Wischen Sie mit einem Finger in beliebiger Richtung horizontal über den Bildschirm, um durch die gespeicherten Presets für den Vertikal-...
  • Seite 24 • Um stattdessen einen anderen Preset vorzuwählen, wischen Sie erneut nach links oder rechts. • Um den TM3-3G auf den vertikalen Anzeigemodus zurück zu schalten, positionieren Sie die Display-Einheit wieder aufrecht und wischen Sie mit einem Finger in beliebiger Richtung horizontal über den Bildschirm, um durch die gespeicherten Presets zu blättern.

  • Seite 25: Presets

    4 | Presets Der TouchMonitor TM3-3G enthält im Auslieferungszustand Werks-Pre- sets, die einen Querschnitt durch die unterstützten Anwendungsgebiete, Anschlussformate und Standards darstellen. Mit Hilfe dieser Presets kön- nen Sie das Gerät unmittelbar in Betrieb nehmen - auch ohne Anschluss an einen Computer und Installation der Konfi gurations-Software Devicer DC1.
  • Seite 26 fi nden Sie im Kapitel 2 | Installation. HINWEIS - Einige Presets stehen nur zur Verfügung, wenn be- stimmte Lizenz-Optionen aktiviert sind. Der im TM3-3G integrierte 16-kanalige 3G-SDI-Deembedder kann die folgenden SDI-Formate auslesen und die darin enthaltenen Audio-Signale zur Anzeige bringen: •...
  • Seite 27 2CH SDI ATSC LRA+CORR Eingang (Stereo): SDI: I-1, I-2 Loudness-Standard: ATSC A/85 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Korrelator, Program Meter (Stereo-PPM), Loud- ness Numeric, Loudness Sum, LRA mit Tasten Manual | TM3-3G 4 | Presets DE-25...
  • Seite 28 2CH SDI EBU LRA+CORR Eingang (Stereo): SDI: I-1, I-2 Loudness-Standard: EBU R128 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Korrelator, Program Meter (Stereo-PPM), Loud- ness Numeric, Loudness Sum, LRA mit Tasten Manual | TM3-3G DE-26 4 | Presets...
  • Seite 29 Eingang (3 x Stereo): 3 Gruppen mit SDI: I-1, I-2 | I-3, I-4 | II-1, II-2 Loudness-Standard: ATSC A/85 Instrumente: In jeder Gruppe: LRA, Loudness Sum, Korrelator 1 x Global Keyboard für alle Gruppen Manual | TM3-3G 4 | Presets DE-27...
  • Seite 30 Eingang (3 x Stereo): 3 Gruppen mit SDI: I-1, I-2 | I-3, I-4 | II-1, II-2 Loudness-Standard: EBU R128 Instrumente: In jeder Gruppe: LRA, Loudness Sum, Korrelator 1 x Global Keyboard für alle Gruppen Manual | TM3-3G DE-28 4 | Presets...
  • Seite 31 5.1 SDI ATSC LRA Eingang (5.1): SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness-Standard: ATSC A/85 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (5.1-PPM/Loudness), Loudness Sum, LRA mit Tasten Manual | TM3-3G 4 | Presets DE-29...
  • Seite 32 5.1 SDI EBU LRA Eingang (5.1): SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness-Standard: ATSC A/85 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (5.1-PPM/Loudness), Loudness Sum, LRA mit Tasten Manual | TM3-3G DE-30 4 | Presets...

  • Seite 33: Sdi Atsc Mon (Nur Darstellbar Mit Tm3-Swmon)

    Eingang (5.1): SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness-Standard: ATSC A/85 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (5.1-PPM), Loudness Numeric mit Tasten, Loudness Sum, Monitoring Monitoring-Modus: L/R aus 5.1-Anzeige Manual | TM3-3G 4 | Presets DE-31...

  • Seite 34: Sdi Ebu Mon (Nur Darstellbar Mit Tm3-Swmon)

    Eingang (5.1): SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness-Standard: EBU R128 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (5.1-PPM), Loudness Numeric mit Tasten, Loudness Sum, Monitoring Monitoring-Modus: L/R aus 5.1-Anzeige Manual | TM3-3G DE-32 4 | Presets...
  • Seite 35 Eingang 2CH-Gruppe: SDI: II-3, II-4 Loudness-Standard: ATSC A/85 Program Meter-Skala: Jeweils TP60: +3 ... –60 dB Instrumente: Program Meter (5.1-PPM, 2-Kanal-Stereo-PPM), Loudness Sum (5.1, 2CH), Monitoring 1 x Global Keyboard für beide Gruppen Monitoring-Modus: L/R aus 5.1-Anzeige Manual | TM3-3G 4 | Presets DE-33...
  • Seite 36 Eingang 2CH-Gruppe: SDI: II-3, II-4 Loudness-Standard: EBU R128 Program Meter-Skala: Jeweils TP60: +3 ... –60 dB Instrumente: Program Meter (5.1-PPM, 2-Kanal-Stereo-PPM), Loudness Sum (5.1, 2CH), Monitoring 1 x Global Keyboard für beide Gruppen Monitoring-Modus: L/R aus 5.1-Anzeige Manual | TM3-3G DE-34 4 | Presets...
  • Seite 37 8CH ATSC SDI STATUS Eingang (Mehrkanal): SDI: I-1, I-2, I-3, I-4, II-1, II-2, II-3, II-4 Loudness-Standard: ATSC A/85 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (8-Kanal-PPM/Loudness), SDI Status mit Tasten Manual | TM3-3G 4 | Presets DE-35...
  • Seite 38 8CH EBU SDI STATUS Eingang (Mehrkanal): SDI: I-1, I-2, I-3, I-4, II-1, II-2, II-3, II-4 Loudness-Standard: EBU R128 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (8-Kanal-PPM/Loudness), SDI Status mit Tasten Manual | TM3-3G DE-36 4 | Presets...

  • Seite 39: Instrumente

    8CH SDI GROUP I+II Eingang (Mehrkanal): SDI: I-1, I-2, I-3, I-4, II-1, II-2, II-3, II-4 Loudness-Standard: EBU R128 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (8-Kanal-PPM) Manual | TM3-3G 4 | Presets DE-37...
  • Seite 40 8CH SDI GROUP III+IV Eingang (Mehrkanal): SDI: III-1, III-2, III-3, III-4, IV-1, IV-2, IV-3, IV-4 Loudness-Standard: EBU R128 Program Meter-Skala: TP60: +3 ... –60 dB Instrumente: Program Meter (8-Kanal-PPM) Manual | TM3-3G DE-38 4 | Presets...
  • Seite 41 5 | Instrumente Im TouchMonitor TM3-3G stehen die nachfolgend beschriebenen Instru- mente zur Verfügung, die jeweils unterschiedliche Parameter der gemes- senen Audiosignale visualisieren. Die meisten dieser Instrumente wurden in den Werks-Presets auf verschiedene Weise miteinander kombiniert. Verwenden Sie bitte die Konfi gurations-Software Devicer DC1, um die Instrumenten-Auswahl oder die Bildschirmaufteilung eines Presets zu verändern oder eigene Presets zu erstellen.

  • Seite 42: Program Meter

    Kanal entweder den Signalpegel, die Loudness oder eine Kom- bination aus beiden an. Überprüfen Sie anhand des Program Meters, ob die Pegel und Loudness-Werte der Einzelkanäle den für das gemessene Audioprogramm gültigen Vorgaben entsprechen. Manual | TM3-3G DE-40 5 | Instrumente | 5.1 | Program Meter...
  • Seite 43 Werks-Presets mit Program Meter in kombinierter True Peak/Loudness- Anzeige: • 5.1 SDI ATSC LRA • 5.1 SDI EBU LRA • 8CH ATSC SDI STATUS • 8CH EBU SDI STATUS Manual | TM3-3G 5 | Instrumente | 5.1 | Program Meter DE-41...

  • Seite 44: Loudness Sum

    Signals kombinierte Gesamt-Loudness mit bis zu drei Bargraphen an, die Messungen mit unterschiedlichen Zeitkonstanten repräsentieren. Bei Stereo-Quellen werden die Kanäle L und R für die Messung summiert, bei 5.1-Quellen die fünf Hauptkanäle (5.0). Manual | TM3-3G DE-42 5 | Instrumente | 5.2 | Loudness Sum...
  • Seite 45 • 5.1 SDI ATSC LRA • 5.1 SDI EBU LRA • 5.1 SDI ATSC MON • 5.1 SDI EBU MON • 5.1+2CH SDI ATSC MON • 5.1+2CH SDI EBU MON Manual | TM3-3G 5 | Instrumente | 5.2 | Loudness Sum DE-43...

  • Seite 46: Lra

    Programm-Dynamik. Die Messung gibt also an, ob ein Programm eine durchgängig konstante Loudness aufweist (kleine LRA-Werte), oder ob große Unterschiede zwischen sehr leisen und sehr lauten Passagen vorkommen (hohe LRA-Werte). Manual | TM3-3G DE-44 5 | Instrumente | 5.3 | LRA...
  • Seite 47 • 2CH SDI ATSC LRA+CORR • 2CH SDI EBU LRA+CORR • 3 X 2CH SDI ATSC • 3 X 2CH SDI EBU • 5.1 SDI ATSC LRA • 5.1 SDI EBU LRA Manual | TM3-3G 5 | Instrumente | 5.3 | LRA DE-45...

  • Seite 48: Loudness Numeric

    Wert Mmax Shortterm- Wert Smax Beispiel: Loudness Numeric-Instrument zeigt alle Werte: Momentary (M), Shortterm (S), Integrated (I), LRA, TPmax, Mmax und Smax. Laufende Messungen sind grün dargestellt, Überschreitungen rot. Manual | TM3-3G DE-46 5 | Instrumente | 5.4 | Loudness Numeric...
  • Seite 49 Werte in rot. Werks-Presets mit Loudness Numeric-Instrument: • 2CH SDI ATSC LRA+CORR • 2CH SDI EBU LRA+CORR • 5.1 SDI ATSC MON • 5.1 SDI EBU MON Manual | TM3-3G 5 | Instrumente | 5.4 | Loudness Numeric DE-47...

  • Seite 50: Correlator

    Anzeige keine dauerhaft negativen Werte (rot) annimmt. Werks-Presets mit Correlator-Instrument: • 2CH SDI ATSC LRA+CORR • 2CH SDI EBU LRA+CORR • 3 X 2CH SDI ATSC • 3 X 2CH SDI EBU Manual | TM3-3G DE-48 5 | Instrumente | 5.5 | Correlator...

  • Seite 51: Global Keyboard

    Jede auf den Modus „Preset“ eingestellte Taste kann auf das Laden eines bestimmten intern gespeicherten Presets programmiert werden. Werks-Presets mit Global Keyboard-Instrument: • 3 X 2CH SDI ATSC • 3 X 2CH SDI EBU Manual | TM3-3G 5 | Instrumente | 5.6 | Global Keyboard DE-49...

  • Seite 52: Dialnorm

    Werte aus digitalen Surround-Signalen verwendet. Dialnorm wird in der Filmmischung genutzt und beschreibt die Normalisierung der Dialog- Lautheit („dialogue normalization“ ) in Bezug zu einer defi nierten Refe- renz-Abhörlautstärke (–31 dBFS bei Surround-Anwendungen). Manual | TM3-3G DE-50 5 | Instrumente | 5.7 | Dialnorm...
  • Seite 53 Grenze von -31 dBFS gilt. In einem Decoder würde ein Dialnorm-Wert > –31 dBFS eine Pegelabschwächung des Gesamtprogrammes um (31 dB + (Dialnorm)) [dB] bewirken. Im TM3-3G erfolgt die Bewertung mit dem für das Preset gewählte Bewertungsfi lter. Dialnorm verändert nicht die Dynamik eines Programmes oder die Laut- stärkeverhältnisse von Dialog, Musik und Effekten zueinander.

  • Seite 54: Monitoring

    Das Monitoring-Instrument mit dem kalibrierbaren On-Screen-Schie- beregler zur Einstellung der Abhörlautstärke ist Teil der Monitoring-Con- trol-Funktion zum Abhören angezeigter Audio-Signale und steht mit der Aktivierung der Monitoring-Lizenz-Option TM3-SWMON zur Verfügung. Manual | TM3-3G DE-52 5 | Instrumente | 5.8 | Monitoring...
  • Seite 55 Dauer des Festhaltens der Taste aktiviert. Werks-Presets mit Monitoring-Instrument (ohne Dim- und Mute-Tasten): • 5.1 SDI ATSC MON • 5.1 SDI EBU MON • 5.1+2CH SDI ATSC MON • 5.1+2CH SDI EBU MON Manual | TM3-3G 5 | Instrumente | 5.8 | Monitoring DE-53...

  • Seite 56: Aes-Status

    Statusmonitor die Audio-Datenbits und deren Aktivität an. Dies ist hilfreich bei der Ermittlung der Wortbreite oder bei der Feststellung defekter Bits im Datenstrom. Werks-Presets mit Statusmonitor: • 8CH ATSC SDI STATUS • 8CH EBU SDI STATUS Manual | TM3-3G DE-54 5 | Instrumente | 5.9 | AES-Status...

  • Seite 57: Sdi Interface

    Das SDI Interface-Instrument zeigt den Status der 3G/HD/SD-SDI- Deembedder-Schnittstelle an. Neben der Angabe des SDI- und des Video-Formats werden die im Datenstrom enthaltenen Audio-Signale und Signal-Gruppen aufgelistet. Werks-Presets mit SDI Interface-Instrument: • Keine Manual | TM3-3G 5 | Instrumente | 5.10 | SDI Interface DE-55...

  • Seite 58: Moving Coil

    HINWEIS - Das Moving-Coil-Instrument steht nur in Audio-Grup- pen mit den Kanal-Modi Single oder Stereo zur Verfügung. Und dies auch nur dann, wenn in dieser Audio-Gruppe kein Program-Meter-Instrument (PPM) existiert. Werks-Presets mit Moving-Coil-Instrument: • Keine Manual | TM3-3G DE-56 5 | Instrumente | 5.11 | Moving Coil...

  • Seite 59: Firmware-Update

    Verfügung stehen, die zum Zeitpunkt der Veröffentlichung der installierten Firmware-Version erhältlich waren. Firmware-Updates erhalten Sie im Mitglieder-Bereich der RTW-Webseite oder über Ihren Vertriebspartner. Das Firmware-Update ist denkbar einfach durchzuführen: Der TM3 wird wie ein USB-Laufwerk an den Computer angeschlossen und die Update- Datei direkt auf dem TM3 gespeichert.
  • Seite 60 Schließen Sie den betriebsbereiten TM3 mittels eines handelsübli- chen USB-Interface-Kabels (A auf Mini-B) an den Computer an. Das Computer-System erkennt den TM3 als Laufwerk RTW-TM3. Loggen Sie sich im Mitglieder-Bereich der RTW-Webseite (http:// www.rtw.de/sales-support/manuals-software.html) ein und klicken Sie unter Audio-Monitore auf die Option, die Ihrem TM3 entspricht.
  • Seite 61 Windows® Klicken Sie auf die Update-Datei (rtw-tm-fw-n-n.bin, n-n: Version). Das Dialog-Feld Dateidownload öffnet sich. Klicken Sie auf die Schaltfl äche Speichern. Manual | TM3 6 | Firmware-Update | Windows® DE-59...
  • Seite 62 Wählen Sie im Dialog-Feld Speichern unter im Kombinationsfeld Speichern in: das Laufwerk RTW-TM3 aus. Klicken Sie auf die Schaltfl äche Speichern. Die Firmware-Update- Datei wird jetzt auf den TM3 gespeichert. Manual | TM3 DE-60 6 | Firmware-Update | Windows®...
  • Seite 63 Fahren Sie mit Schritt 14 fort. Mac OS X® Zeigen Sie auf die Update-Datei (rtw-tm-fw-n-n.bin, n-n: Version), halten Sie die Ctrl-Taste gedrückt und klicken Sie auf die Datei. Manual | TM3 6 | Firmware-Update | Mac OS X® DE-61...
  • Seite 64 10. Klicken Sie im angezeigten Menü auf Verknüpfte Datei laden un- ter ... Das Dialog-Feld Speichern unter öffnet sich. 11. Klicken Sie auf das Kombinationsfeld Ort und klicken Sie im ange- zeigten Menü auf die Option RTW-TM3. Manual | TM3 DE-62...
  • Seite 65 12. Wenn RTW-TM3 neben Ort angezeigt ist, klicken Sie auf Sichern. Die Firmware-Update-Datei wird jetzt auf den TM3 gespeichert. 13. Fahren Sie mit Schritt 14 fort. Manual | TM3 6 | Firmware-Update | Mac OS X® DE-63...
  • Seite 66 14. Melden Sie nach erfolgtem Download den TM3 wie ein USB-Lauf- werk ordnungsgemäß vom Computer-System ab! Ziehen Sie erst dann das USB-Kabel vom Computer oder vom TM3 ab! ACHTUNG! - Die Abmeldung vom Computer ist erforder- lich, um eine Beschädigung der kopierten Datei zu vermeiden! 15.

  • Seite 67: Technische Daten

    • 1 x 4-pol. Kleinspannungsstecker Typ 710 (DC) • 1 x USB Mini-B; USB 2.0 Full Speed-Anschluss zum Datenaustausch zwischen Device-Confi gurator-Soft- ware Devicer DC1 auf dem Computer und TM3-3G • 1 x GPIO (RJ-11-6P6C) für defi nierte Funktionen oder Preset-Aufruf •...
  • Seite 68 1080p (23.98, 24, 25, 29.97, 30 Hz) 1080SF (23.98, 24, 25, 29.97 Hz) - 3G: 1080p (23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz) PPM/True-Peak-Anzeige Allgemein Eingangsquellen: digital (3G/HD/SD-SDI) Peakmeter: 2-Kanal-Stereo bis 8-Kanal Manual | TM3-3G DE-66 7 | Technische Daten...
  • Seite 69 - Ansprechschwelle: Full Scale, Full Scale -1LSB, Full Scale -2LSB, –0.1 dBFS, –0.5 dBFS, –1 dBFS, –2 dBFS, –3 dBFS - Ansprechzeit: 1 bis 15 Samples - Wortbreite: 16 bis 24 Bit, einstellbar Over-Anzeige True Peak - Ansprechschwelle: einstellbar Manual | TM3-3G 7 | Technische Daten DE-67...
  • Seite 70 Skalen: *) Loudness-Skalen: • EBU+9: +9 .. –18 LU • EBU+18: +18 .. –36 LU • EBU+9a: 14 .. –41 LUFS • EBU+18a: –5 .. –59 LUFS • EBU0: 0 .. –60 LUFS Manual | TM3-3G DE-68 7 | Technische Daten...
  • Seite 71 Gate und Zeit - Pegel für Gate: –70,0 LUFS/LKFS; einstellbar von –85 bis –10 LUFS/ LKFS in 0,5-LUFS/LKFS-Schritten - Zeit für Gate: 1 s; einstellbar von 1 bis 15 s in 1-s-Schritten Manual | TM3-3G 7 | Technische Daten DE-69...
  • Seite 72 (Software-Lizenz) Erweiterung des Funktionsumfangs um ein Ausgangsrouting der ausgelesenen Audio-Signale Funktion: Ausgabe von bis zu 16 aus dem 3G-SDI-Daten-strom ausgelesenen Audio-Kanälen über 8 x AES3-Ausgänge Ausgänge: 8 x AES3 (symmetrisch), Sub-D-F-Einbaubuchse, 25-polig Manual | TM3-3G DE-70 7 | Technische Daten...
  • Seite 73 M, S oder I (wählbar) in einem Instrument - Skalen: • PPM: siehe oben • Loudness: +9 bis –9 LU fest (Mitte der Skala entspricht dem Target Level des gewählten Loudness-Standards) Numerische Anzeige: in allen Modi zuschaltbar Manual | TM3-3G 7 | Technische Daten DE-71...
  • Seite 74 10 m, inklusive f-f-Adapter zur Erweiterung des Abstands zwischen TM3-Display-Einheit und 3G-SDI- Interface-Box auf 12 m • Adapterkabel 1163 Aufl ösungsadapter (2 m) für TM3-3G-SDI-Interface- Box von 25-pol. Sub-D-M-Stecker auf 8 x XLR-M- Stecker (AES3-Ausgänge) • Montagebügel 1166 für TM3-Display-Einheit zur Befestigung an 3/8“-Aufnahmen (z.

  • Seite 75: Ce-Konformität

    8 | CE-Konformität EG-Konformitätserklärung | Richtlinie 2004/108/EG und Richtlinie 2006/95/EG Wir, die RTW GmbH & Co.KG, Am Wassermann 25, 50829 Köln, Deutschland, erklären in alleiniger Verantwortung, dass das Produkt: RTW TouchMonitor TM3-3G (Tischgerät, bestehend aus Display-Einheit und 3G-SDI-Interface-Box, inklusive Verbindungskabel und Netzteil) auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw.

  • Seite 76: Lizenzen

    Die Produkte der TouchMonitor TM3 Serie umfassen neben der Hardware ein Soft- warepaket, das Programme mit unterschiedlichen Lizenzen beinhaltet: A. Software aus der Urheberschaft der RTW GmbH & Co.KG, die nur zum bestim- mungsmäßen Gebrauch des Gerätes verwendet werden darf (Applikation, DSP- Programme, Bootloader).
  • Seite 77 Die Lizenz fi nden Sie unter http://www.openssl.org/source/license.html. An der unter B. aufgeführten Software wurden teilweise Änderungen vorgenom- men. In diesem Fall können Sie die Sourcen der geänderten Software von RTW auf Anfrage innerhalb von drei Jahren nach Erhalt des Gerätes zugesandt bekommen.

  • Seite 78: Blockdiagramm

    Blockdiagramm © 06/2013 | Technische Änderungen vorbehalten. RTW GmbH & Co. KG Am Wassermann 25 | 50829 Köln | Germany Phone: +49 221. 70 913-0 | Fax: +49 221. 70 913-32 Internet: www.rtw.de | E-Mail: rtw@rtw.de...
  • Seite 79 TouchMonitor TM3-3G Operating Manual...
  • Seite 80 2.5 and higher | June 2013 © 2013 | Technical changes without prior notice! RTW GmbH & Co.KG | Am Wassermann 25 | 50829 Köln | Germany Fon +49 221. 70 913-0 | Fax +49 221. 70 913-32 www.rtw.de | rtw@rtw.de WEEE Reg.-no.:...

  • Seite 81: Safety Instructions

    Safety Instructions The following symbols may be marked on the panels or covers of equip- ment or module and are used in this manuals with these terms: WARNING! This symbol alerts you to a potentially hazardous condition, such as the presence of dangerous voltage that could pose a risk of electrical shock.

  • Seite 82: Important Safety Instructions

    • Never remove any parts from the unit and do not make any modifi ca- tions to the unit without the express written consent of RTW. Modifi - cations can cause both safety hazards and affect the unit’ s EMI-CE conformity.
  • Seite 83 • Use with power supply model STD-2427PA, manufactured by Adapter Technology Co Ltd. (RTW 1168-R). • The power cord of the external power supply disconnects the product from the power source. Do not block the power cord or power supply;...
  • Seite 84 ATTENTION! Always follow the safety precautions below to avoid the possibility of physical injury to you or others, or damage to the unit or other property. These precautions include, but are not limited to, the following: • Do not block any ventilation openings. Install in accordance with the manufacturer‘s instructions to prevent the internal temperature from becoming too high.

  • Seite 85: Environmental Considerations

    Environmental Considerations Observe the following information about the environmental impact of the product and the following guidelines when recycling an instrument or component (product end-of-life handling): • Equipment Recycling Production of this equipment required the extraction and use of natural resources.
  • Seite 86 5.7 | Dialnorm 5.8 | Monitoring 5.9 | AES Status 5.10 | SDI Interface 5.11 | Moving Coil 6 | Firmware Update 7 | Specifi cations 8 | EC Conformity 9 | Licenses Block Diagram Manual | TM3-3G EN-8 Content...

  • Seite 87: Before You Begin

    1 | Before You Begin 1.1 | Design Concept Thank you for purchasing the TouchMonitor TM3-3G made by RTW. You have settled for a highly effi cient metering solution based on modern hardware and most recent technology that combines intuitive, easy operation with a high degree of fl...
  • Seite 88 Being a stand-alone unit using an elegant touchscreen-based preset control, the TouchMonitor TM3-3G will always provide you with the exact audio signal information that you will need for fast and safe interpretation even without having a profound technical background. The high-contrast 4.3“...
  • Seite 89 When it comes to confi guring local presets using the soft- Devicer DC1 ware application (Windows® and Mac OS X® compatible), the TM3-3G‘s power and fl exibility really shines. Besides PPM and True Peak instruments, the TM3-3G features comprehensive loudness measuring options confor- ming to all relevant international standards (EBU R128, ITU-R BS.1770-3/...

  • Seite 90: Scope Of Delivery

    TouchMonitor TM3-3G TM3-3G (8-channel display) connected Display Unit + 3G-SDI Interfacebox Power Supply Manual 1.3 | Options (if additionally purchased with your TM3-3G, then already activated) TM3-SWDEEM TM3-SWMON TM3-SWMC 8 x AES3 output Monitoring of Moving Coil routing of deem-...

  • Seite 91: Installation

    2 | Installation The TouchMonitor TM3-3G units are designed for free positioning on tab- les, desks, et. al. A TM3-3G unit consist of a display unit with 4.3 inch touch screen and a separate 3G-SDI interfacebox featuring many capabilities of connecting. The connected cable supplies the display unit with power and data.

  • Seite 92: Connection

    (BNC In) 3G-SDI Aux In (BNC Through) (RCA) *) Phones Analog Out R (3.5 mm jack) *) (RCA) *) *) with corresponding Analog Out L licence option activated! (RCA) *) Manual | TM3-3G EN-14 2 | Installation | 2.1 | Connection...
  • Seite 93 (2 m, max. 15 m) USB 2.0 Mini-B (USB interface cable for the exchange of Devicer DC1 and TM3-3G data required) 4-pin locking low voltage connector 24 V DC, 160 mA (nominal), for connecting the wide voltage power supply Manual | TM3-3G 2 | Installation | 2.1 | Connection...

  • Seite 94: Pin Assignment

    Block diagram of the 3G-SDI deembedder interface USB-Mini-B Full Speed USB 2.0 interface for connecting the TM3-3G unit to the computer using a standard USB data cable. The USB interface is used for the data exchange between Device Confi gurator software Devicer DC1 and TouchMonitor TM3-3G.
  • Seite 95 Digital output 1 (–, cold) pair 1 Shield/chassis not used Phones (3.5 mm phones jack) Standard 3.5 mm jack for monitoring deembedded audio signals included in 3G-SDI data streams with a headphone. Manual | TM3-3G 2 | Installation | 2.2 | Pin Assignment EN-17...
  • Seite 96 Pin 1 (External view of the connector) NOTE - An external overcurrent protective device (2 A max.) shall be installed when using an external 24 V DC power supply! Manual | TM3-3G EN-18 2 | Installation | 2.2 | Pin Assignment...

  • Seite 97: Operation

    (see below). • Connect the specifi ed power supply to the 3G-SDI interface box. Use the mains adaptor RTW 1168-R supplied with the TM3-3G. • Connect the power supply to the mains supply. After a short boot-up sequence, the TouchMonitor TM3-3G will be ready for use.

  • Seite 98: Signal Sources And Synchronization

    With this functionality it is very easy to switch bet- ween several audio signals included in the SDI data stream. For the TM3-3G‘s factory presets stored in the unit by default, all in- put assignments are described in the 4 | Presets chapter.

  • Seite 99: Loading Vertical And Horizontal Presets

    For both orientations, suitable preset versions are stored in the unit. Vertical display mode In order to use the TM3-3G in vertical display mode, just place the display unit in its upright position. Wipe across the touchscreen with your fi nger in horizontal direction to browse through the available presets for vertical display mode.
  • Seite 100 Touch the white circled arrow button in the center to load a preset. To select any other preset, just wipe again. In order to switch the TM3-3G back to vertical display mode, just place the display unit in its upright position again and wipe across the touchscreen in either horizontal direction to browse through the available presets.

  • Seite 101: Presets

    Using these presets, you can start wor- king with the TM3-3G right out of the box, even without connecting it to a computer and installing the confi guration software Devicer DC1 fi rst.
  • Seite 102 SDI audio channels are routed to the AES3 outputs in the same way. The chapter 5 | Instruments contains short descriptions of the inst- ruments used in the presets as well as some hints for a fast interpre- tation of the readings. Manual | TM3-3G EN-24 4 | Presets...
  • Seite 103 2CH SDI ATSC LRA+CORR Input (Stereo): SDI: I-1, I-2 Loudness standard: ATSC A/85 Program Meter scale: TP60: +3 ... –60 dB Instruments: Correlator, Program Meter (Stereo-PPM), Loud- ness Numeric, Loudness Sum, LRA with keys Manual | TM3-3G 4 | Presets EN-25...
  • Seite 104 2CH SDI EBU LRA+CORR Input (Stereo): SDI: I-1, I-2 Loudness standard: EBU R128 Program Meter scale: TP60: +3 ... –60 dB Instruments: Correlator, Program Meter (Stereo-PPM), Loud- ness Numeric, Loudness Sum, LRA with keys Manual | TM3-3G EN-26 4 | Presets...
  • Seite 105 Input (3 x Stereo): 3 groups with SDI: I-1, I-2 | I-3, I-4 | II-1, II-2 Loudness standard: ATSC A/85 Instruments: In each group: LRA, Loudness Sum, Correlator 1 x Global Keyboard for all groups Manual | TM3-3G 4 | Presets EN-27...
  • Seite 106 Input (3 x Stereo): 3 groups with SDI: I-1, I-2 | I-3, I-4 | II-1, II-2 Loudness standard: EBU R128 Instruments: In each group: LRA, Loudness Sum, Correlator 1 x Global Keyboard for all groups Manual | TM3-3G EN-28 4 | Presets...
  • Seite 107 5.1 SDI ATSC LRA Input (5.1): SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness standard: ATSC A/85 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (5.1-PPM/Loudness), Loudness Sum, LRA with keys Manual | TM3-3G 4 | Presets EN-29...
  • Seite 108 5.1 SDI EBU LRA Input (5.1): SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness standard: ATSC A/85 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (5.1-PPM/Loudness), Loudness Sum, LRA with keys Manual | TM3-3G EN-30 4 | Presets...
  • Seite 109 SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness standard: ATSC A/85 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (5.1-PPM), Loudness Numeric with keys, Loudness Sum, Monitoring Monitoring mode: L/R of 5.1 display Manual | TM3-3G 4 | Presets EN-31...
  • Seite 110 SDI: I-1, I-2, I-3, I-4, II-1, II-2 Loudness standard: EBU R128 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (5.1-PPM), Loudness Numeric with keys, Loudness Sum, Monitoring Monitoring mode: L/R of 5.1 display Manual | TM3-3G EN-32 4 | Presets...
  • Seite 111 Program Meter scale: Each with TP60: +3 ... –60 dB Instruments: Program Meter (5.1 PPM, 2-ch. Stereo PPM), Loudness Sum (5.1, 2CH), Monitoring 1 x Global Keyboard for both groups Monitoring mode: L/R of 5.1 display Manual | TM3-3G 4 | Presets EN-33...
  • Seite 112 Program Meter scale: Each with TP60: +3 ... –60 dB Instruments: Program Meter (5.1 PPM, 2-ch. Stereo PPM), Loudness Sum (5.1, 2CH), Monitoring 1 x Global Keyboard for both groups Monitoring mode: L/R of 5.1 display Manual | TM3-3G EN-34 4 | Presets...
  • Seite 113 8CH ATSC SDI STATUS Input (Multichannel): SDI: I-1, I-2, I-3, I-4, II-1, II-2, II-3, II-4 Loudness standard: ATSC A/85 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (8-channel PPM/Loudness), SDI Status with keys Manual | TM3-3G 4 | Presets EN-35...
  • Seite 114 8CH EBU SDI STATUS Input (Multichannel): SDI: I-1, I-2, I-3, I-4, II-1, II-2, II-3, II-4 Loudness standard: EBU R128 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (8-channel PPM/Loudness), SDI Status with keys Manual | TM3-3G EN-36 4 | Presets...
  • Seite 115 8CH SDI GROUP I+II Input (Multichannel): SDI: I-1, I-2, I-3, I-4, II-1, II-2, II-3, II-4 Loudness standard: EBU R128 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (8-channel PPM) Manual | TM3-3G 4 | Presets EN-37...
  • Seite 116 8CH SDI GROUP III+IV Input (Multichannel): SDI: III-1, III-2, III-3, III-4, IV-1, IV-2, IV-3, IV-4 Loudness standard: EBU R128 Program Meter scale: TP60: +3 ... –60 dB Instruments: Program Meter (8-channel PPM) Manual | TM3-3G EN-38 4 | Presets...

  • Seite 117: Instruments

    Devicer DC1 confi guration software in order to edit any preset‘s choice of instruments and layout or to create your own presets. NOTE - Some instruments are only available with specifi ed licence options activated. Manual | TM3-3G 5 | Instruments EN-39...

  • Seite 118: Program Meter

    Using the Program Meter, please ensure that the levels and loudness va- lues of the individual channels correspond to the requirements defi ned for the audio program measured. Manual | TM3-3G EN-40 5 | Instruments | 5.1 | Program Meter...
  • Seite 119 Factory presets using the Program Meter with combined True Peak/ Loudness display: • 5.1 SDI ATSC LRA • 5.1 SDI EBU LRA • 8CH ATSC SDI STATUS • 8CH EBU SDI STATUS Manual | TM3-3G 5 | Instruments | 5.1 | Program Meter EN-41...

  • Seite 120: Loudness Sum

    For stereo sources, the L and R channels are summed. For 5.1 sources, the fi ve main channels (5.0) are used for the measurement. Manual | TM3-3G EN-42 5 | Instruments | 5.2 | Loudness Sum...
  • Seite 121 • 5.1 SDI ATSC LRA • 5.1 SDI EBU LRA • 5.1 SDI ATSC MON • 5.1 SDI EBU MON • 5.1+2CH SDI ATSC MON • 5.1+2CH SDI EBU MON Manual | TM3-3G 5 | Instruments | 5.2 | Loudness Sum EN-43...

  • Seite 122: Lra

    In this way, the LRA measurement can show whether a program has a continuously constant loudness (low LRA values) or a high variation between low and high level components (high LRA values). Manual | TM3-3G EN-44 5 | Instruments | 5.3 | LRA...
  • Seite 123 • 2CH SDI ATSC LRA+CORR • 2CH SDI EBU LRA+CORR • 3 X 2CH SDI ATSC • 3 X 2CH SDI EBU • 5.1 SDI ATSC LRA • 5.1 SDI EBU LRA Manual | TM3-3G 5 | Instruments | 5.3 | LRA EN-45...

  • Seite 124: Loudness Numeric

    Smax Example: Loudness Num instrument shows all values: Momentary (M), Short- term (S), Integrated (I), LRA, TPmax, Mmax und Smax. Running measurements are green-colored, exceeding the limits red-colored. Manual | TM3-3G EN-46 5 | Instruments | 5.4 | Loudness Numeric...
  • Seite 125 Factory presets using the Loudness Num instrument: • 2CH SDI ATSC LRA+CORR • 2CH SDI EBU LRA+CORR • 5.1 SDI ATSC MON • 5.1 SDI EBU MON Manual | TM3-3G 5 | Instruments | 5.4 | Loudness Numeric EN-47...

  • Seite 126: Correlator

    (shown in red) across extended periods. Factory presets using the Correlator instrument: • 2CH SDI ATSC LRA+CORR • 2CH SDI EBU LRA+CORR • 3 X 2CH SDI ATSC • 3 X 2CH SDI EBU Manual | TM3-3G EN-48 5 | Instruments | 5.5 | Correlator...

  • Seite 127: Global Keyboard

    „Preset“ mode can be confi gured to load a new preset. Factory presets using the Global Keyboard instrument: • 3 X 2CH SDI ATSC • 3 X 2CH SDI EBU Manual | TM3-3G 5 | Instruments | 5.6 | Global Keyboard EN-49...

  • Seite 128: Dialnorm

    Dialnorm is used in fi lm sound mixing and describes the normalization of the dialog loudness level (dialogue normalisation) wi- th respect to a certain reference monitoring level (–31 dBFS in surround applications). Manual | TM3-3G EN-50 5 | Instruments | 5.7 | Dialnorm...
  • Seite 129 Leq(A) value. The concept uses a threshold value of –31 dBFS. In the decoder, Dialnorm values above –31 dBFS lead to a level reduction of the total audio signal by (31 dB + (Dialnorm)) [dB]. In TM3-3G the weighting fi lter of the selected standard in the preset will be applied.

  • Seite 130: Monitoring

    It will be available after the acti- vation of the Monitoring licence option (TM3-SWMON). Manual | TM3-3G EN-52 5 | Instruments | 5.8 | Monitoring...
  • Seite 131 Factory presets using the Monitoring instrument (without Dim and Mute keys): • 5.1 SDI ATSC MON • 5.1 SDI EBU MON • 5.1+2CH SDI ATSC MON • 5.1+2CH SDI EBU MON Manual | TM3-3G 5 | Instruments | 5.8 | Monitoring EN-53...

  • Seite 132: Aes Status

    Factory presets using the Status monitor instrument: • 8CH ATSC SDI STATUS • 8CH EBU SDI STATUS Manual | TM3-3G EN-54 5 | Instruments | 5.9 | AES Status...

  • Seite 133: Sdi Interface

    Beside the SDI and the video format, the included and available audio signals and signal groups are displayed. Factory presets using the SDI Interface instrument: • None Manual | TM3-3G 5 | Instruments | 5.10 | SDI Interface EN-55...

  • Seite 134: Moving Coil

    NOTE - This instrument is only available in single or stereo chan- nel mode audio groups, if no Program Meter instrument (PPM) exists in this audio goup. Factory presets using the Status monitor instrument: • None Manual | TM3-3G EN-56 5 | Instruments | 5.11 | Moving Coil...

  • Seite 135: Firmware Update

    Firmware updates are available at the member area of RTW‘s web site or from your sales partner. The fi rmware update couldn‘t be simpler to operate: The TM3 is connec- ted to a computer just like an USB drive.
  • Seite 136 Connect the TM3 to a computer using a standard USB interface cable (A to Mini-B). The computer system detects TM3 as drive RTW-TM3. Login and enter members area of RTW‘s web site (http://www.rtw. de/en/sales-support/manuals-software.html), access Audio Moni- tors section and click the option corresponding to your TM3 unit.
  • Seite 137 Windows® Click the update fi le (rtw-tm-fw-n-n.bin, n-n: version). The File down- load dialog box opens. Click the Save button (“Speichern” in the fi gure). The Save as dialog box opens. Manual | TM3 6 | Firmware Update | Windows®...
  • Seite 138 Select drive RTW-TM3 in the Save to: combo box. Click the Save button (“Speichern” in the fi gure). The fi rmware up- date fi le will be stored to TM3. Manual | TM3 EN-60 6 | Firmware Update | Windows®...
  • Seite 139 Continue with step 14. Mac OS X® Point the mouse at the update fi le (rtw-tm-fw-n-n.bin, n-n: version), press and hold the Ctrl key and click the fi le. Manual | TM3 6 | Firmware Update | Mac OS X®...
  • Seite 140 ...” in the fi gure) option. The Save as dialog box opens. 11. Click the combo box to place the fi le (“Ort” in the fi gure). Click the RTW-TM3 option in the displayed menu. Manual | TM3 EN-62 6 | Firmware Update | Mac OS X®...
  • Seite 141 12. If RTW-TM3 is displayed in the combo box, click Save. The fi rmware update fi le will be stored to TM3. 13. Continue with step 14. Manual | TM3 6 | Firmware Update | Mac OS X® EN-63...
  • Seite 142 fi nished. TM3 is ready for use with the new fi rmware. NOTE - If the download to TM3 has been interrupted and if the incomplete fi le has been moved from RTW-TM3 to the recycle bin, an error message about not enough memory space may be displayed on Mac OS X®...

  • Seite 143: Specifi Cations

    710 (DC) • 1 x USB Mini-B; USB 2.0 Full Speed connectors for data exchange between Device Confi gurator computer software Devicer DC1 and TM3-3G • 1 x GPIO (RJ-11-6P6C) for defi ned functions or preset recall • 2 x BNC-F, 3G-SDI In, Through (unbal., digital) •...
  • Seite 144 1080SF (23.98, 24, 25, 29.97 Hz) - 3G: 1080p (23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz) PPM/True Peak Display General Input sources: digital (3G/HD/SD-SDI) Peakmeter: 2-channel Stereo up to 8 channels Manual | TM3-3G EN-66 7 | Specifi cations...
  • Seite 145 Full Scale, Full Scale -1LSB, Full Scale -2LSB, –0.1 dBFS, –0.5 dBFS, –1 dBFS, –2 dBFS, –3 dBFS - Attack time: 1 to 15 samples - Word width: 16 to 24 bit, selectable Over indicator True Peak - Threshold: adjustable Manual | TM3-3G 7 | Specifi cations EN-67...
  • Seite 146 Loudness scales: • EBU+9: +9 .. –18 LU • EBU+18: +18 .. –36 LU • EBU+9a: 14 .. –41 LUFS • EBU+18a: –5 .. –59 LUFS • EBU0: 0 .. –60 LUFS Manual | TM3-3G EN-68 7 | Specifi cations...
  • Seite 147 - Level for gate: –70,0 LUFS/LKFS; adjustable from –85 to –10 LUFS/ LKFS in steps of 0.5 LUFS/LKFS - Time for gate: 1 s; adjustable from 1 to 15 s in steps of 1 s Manual | TM3-3G 7 | Specifi cations EN-69...
  • Seite 148 This option expands the feature set by an output routing for deembedded audio signals. Functions: Deembedded output of up to 16 audio channels via 8 x AES3 outputs Outputs: 8 x AES3 (bal.), 25-pin Sub-D connector Manual | TM3-3G EN-70 7 | Specifi cations...
  • Seite 149 M, S, or I (selectable) in one instrument - Scales: • PPM: see above • Loudness: +9 to –9 LU fi xed (mid of scale corresponds to Target Level) Numerical display: switchable Manual | TM3-3G 7 | Specifi cations EN-71...
  • Seite 150 • Software licence TM3-SWMC for the upgrade of TM3 or TM3-6CH with the Moving Coil instrument Optional Accessories • Extension cable 1161 for TM3-3G 3G-SDI interface box, 10 m, to enlarge the distance between TM3 dis- play unit and TM3 interface box up to 12 m.

  • Seite 151: Ec Conformity

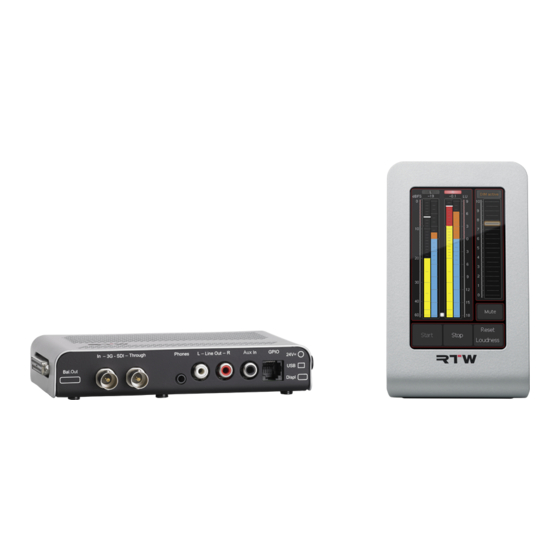

    8 | EC Conformity We, RTW GmbH & Co.KG, Am Wassermann 25, 50829 Köln, Germany, declare under sole responsibility that the product: RTW TouchMonitor TM3-3G (Table-top units, consisting of display unit and 3G-SDI interface box with connecting cable, and mains adapter) meet the intend of the Directive 2004/108/EG and Directive 2006/95/EG.

  • Seite 152: Licenses

    In addition to the hardware the RTW TouchMonitor TM3 series products also inclu- de a software package for which a variety of licenses apply: A. Software produced by RTW GmbH & Co.KG, which may only be used for the pro- per operation of the product as described in the documentation (application, DSP programs, boot loader).
  • Seite 153 D. Software, released under the license of the OpenSSL Project: „This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. (http://www.openssl.org/)“ This license is located at http://www.openssl.org/source/license.html. Some changes have been made to the software packages as listed under B. On request you can have the source code of the altered software sent to you within three years of purchasing the product.

  • Seite 154: Block Diagram

    Block Diagram © 06/2013 | Technical changes without prior notice. RTW GmbH & Co. KG Am Wassermann 25 | 50829 Köln | Germany Phone: +49 221. 70 913-0 | Fax: +49 221. 70 913-32 Internet: www.rtw.de | E-Mail: rtw@rtw.de...
