Pin-Belegung (Fortsetzung)

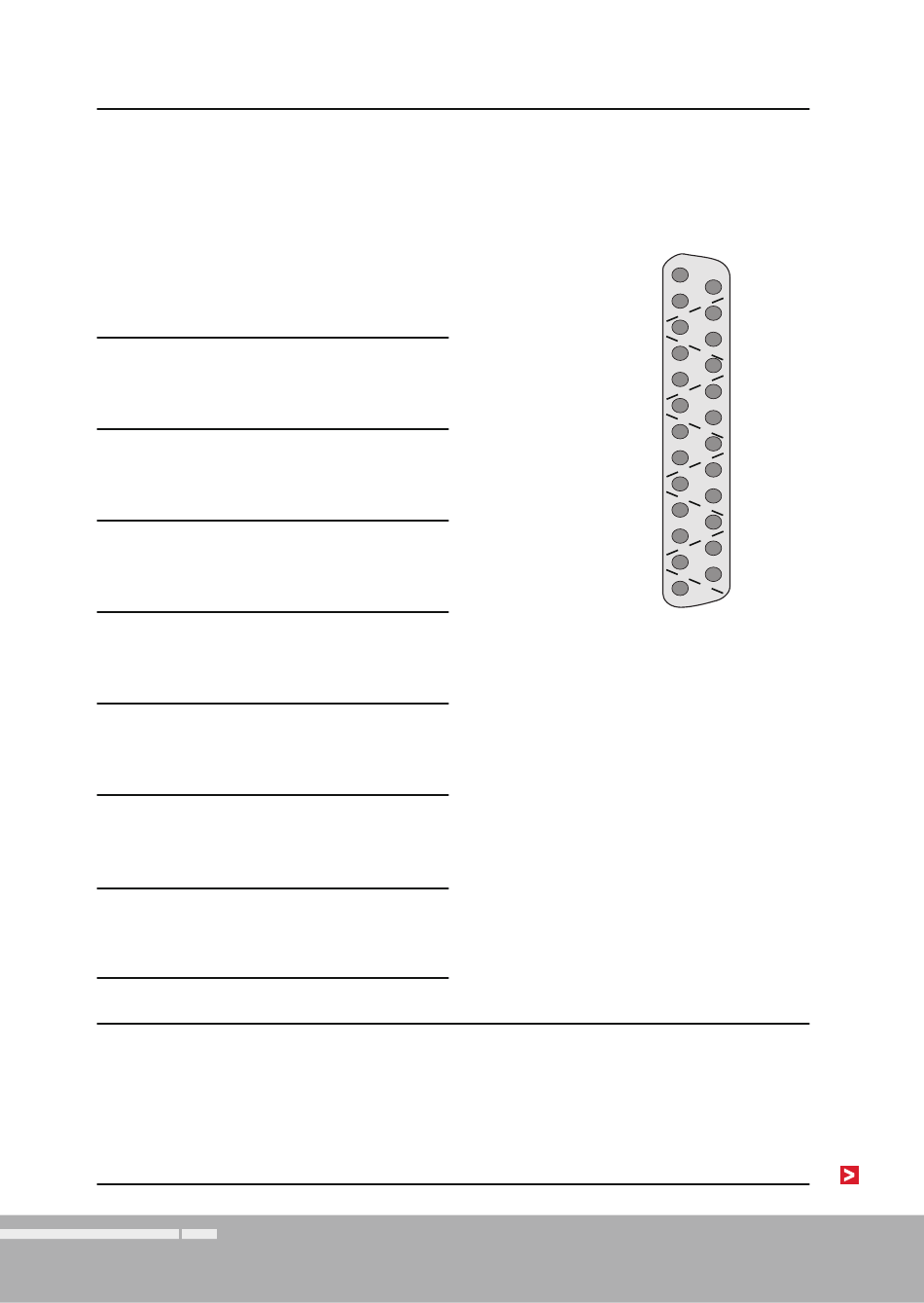

„Bal.Out" (AES3, 25-pol. Sub-D-F)
Pin: Funktion:
1 Ausgang Digital 8 (+, heiß)
14 Ausgang Digital 8 (–, kalt)
2 Schirm/Gehäuse
15 Ausgang Digital 7 (+, heiß)
3 Ausgang Digital 7 (–, kalt)
16 Schirm/Gehäuse
4 Ausgang Digital 6 (+, heiß)
17 Ausgang Digital 6 (–, kalt)
5 Schirm/Gehäuse
18 Ausgang Digital 5 (+, heiß)
6 Ausgang Digital 5 (–, kalt)
19 Schirm/Gehäuse
7 Ausgang Digital 4 (+, heiß)
20 Ausgang Digital 4 (–, kalt)
8 Schirm/Gehäuse
21 Ausgang Digital 3 (+, heiß)
9 Ausgang Digital 3 (–, kalt)
22 Schirm/Gehäuse
10 Ausgang Digital 2 (+, heiß)
23 Ausgang Digital 2 (–, kalt)
11 Schirm/Gehäuse
24 Ausgang Digital 1 (+, heiß)
12 Ausgang Digital 1 (–, kalt)
25 Schirm/Gehäuse
13 nicht belegt
„Phones" (3,5-mm-Klinken-Buchse)
Standard-3,5-mm-Kopfhöreranschluss zum Abhören der aus dem 3G-SDI-
Datenstrom ausgelesenen Audio-Signale.
DE-18 2 | Installation | 2.2 | Pin-Belegung
P i n 1
Paar 8
P i n 2
P i n 3
P i n 4
P i n 5
Paar 7
P i n 6
P i n 7
P i n 8
Paar 6
P i n 9
P i n 1 0
P i n 1 1
P i n 1 2
Paar 5
P i n 1 3
(Außenansicht der Einbau-
Paar 4
Paar 3
Paar 2
Paar 1
P i n 1 4
P i n 1 5
P i n 1 6
P i n 1 7
P i n 1 8
P i n 1 9
P i n 2 0
P i n 2 1
P i n 2 2
P i n 2 3
P i n 2 4
P i n 2 5
buchse)
