5.3 De doos monteren en vastzetten
1) De basis van de kast vastmaken op een beschermde plaats; wij
raden schroeven aan van max. 6 mm met een bolle kruiskop.
3) Na het af- en instellen, zet u de bedekking vast met de meegeleverde schroeven.

6 Elektrische aansluitingen

Aandrijving
Aandrijving met vertraging
tijdens openen (M1)
FERNI
FROG
M1
Als u één motor gebruikt (een hek met één vleugel) sluit u deze aan op W X Y (M2) op de
kant die u wenst (voor de FROG draait u indien nodig de aansluitingen X en Y) om.
Opm.: de voorgeboorde gaten hebben verschillende diameters: 23, 29 en 37 mm.
FAST
ATI
KRONO
U V W X Y E1

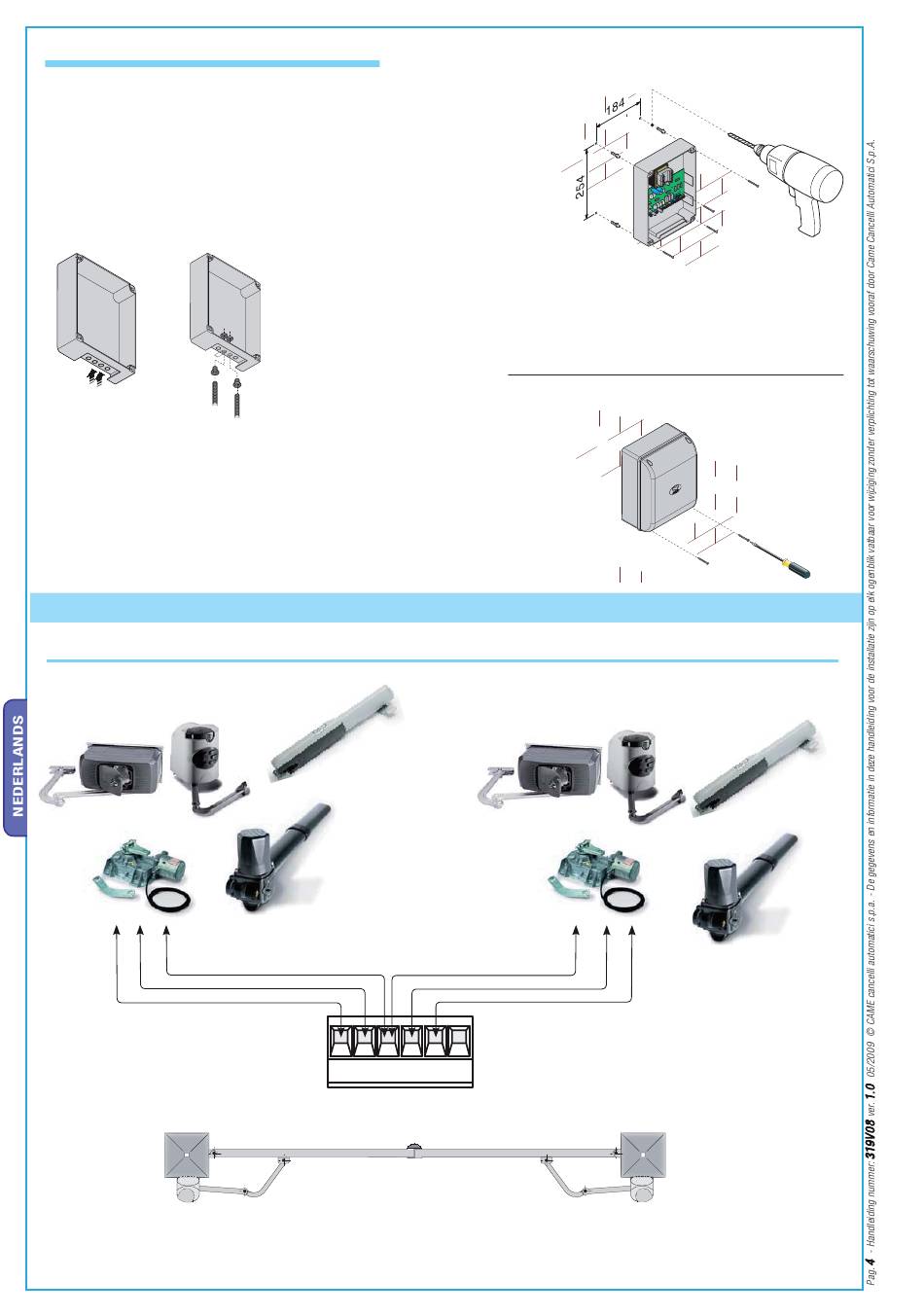

Schema standaard opstelling voor openen met CAME-aandrijvingen.
2) Doorboor de voorgeboorde gaten en steek er de kabelklemmen
en ribbelbuizen door waarin de kabels komen.
Pas hierbij op voor de elektronische printkaart in de kast!
Aandrijving met vertraging
tijdens sluiten (M2)
FERNI
FAST
ATI
KRONO
FROG
M2
