Sicherheitseinrichtungen

Kontakt (N.C.) «Wiederaufl auf bei Zulauf»
- Eingang für Sicherheitseinrichtungen, wie
Lichtschranken, Sicherheitsleisten und andere den
Euronormen EN 12978 entsprechenden Einrichtungen.
Während des Zulaufs bewirkt der Kontakt die
Reversierung des Torlaufs bis zum kompletten Öffnen
des Tores.
Kontakt (N.C.) «Wiederaufl auf bei Zulauf»
7 Funktionswahl
L1 L2 C 0 12 24
FUSIBILE CENTRALINA 1A
FUSIBILI LINEA 5A
QUADRO COMANDO
ZA4
L1 L2
U V W X Y E1
1 ON "Bedienung vom Steuerpult", Torbetrieb durch Drucktasterbetätigung (Funkfernsteuerung ausgeschlossen)
zugeschaltet; (1 OFF - ausgeschlossen);
2 ON "Schließautomatik" zugeschaltet; (2 OFF - ausgeschlossen).
T.C .A.
T.L. TR2M.
1 2
2 3

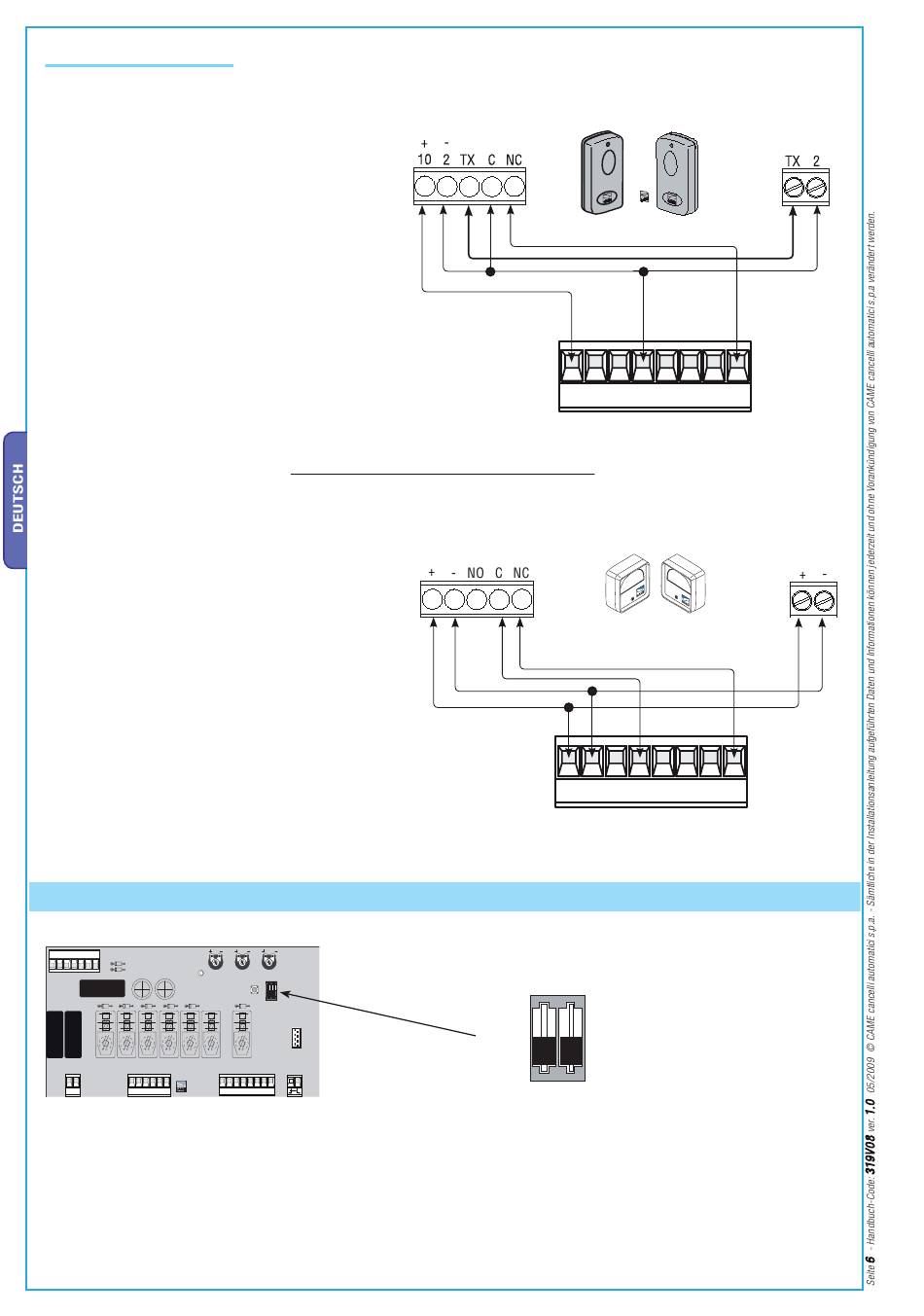

10 11 1 5 7 C1
Lichtschranken DIR
RX
10 11 1
RX
Lichtschranken DOC
10 11 1
2-Wege DIP-SCHALTER
ON
OFF
1 2
TX
2 3
5 7 C1
TX
2 3 5 7 C1
