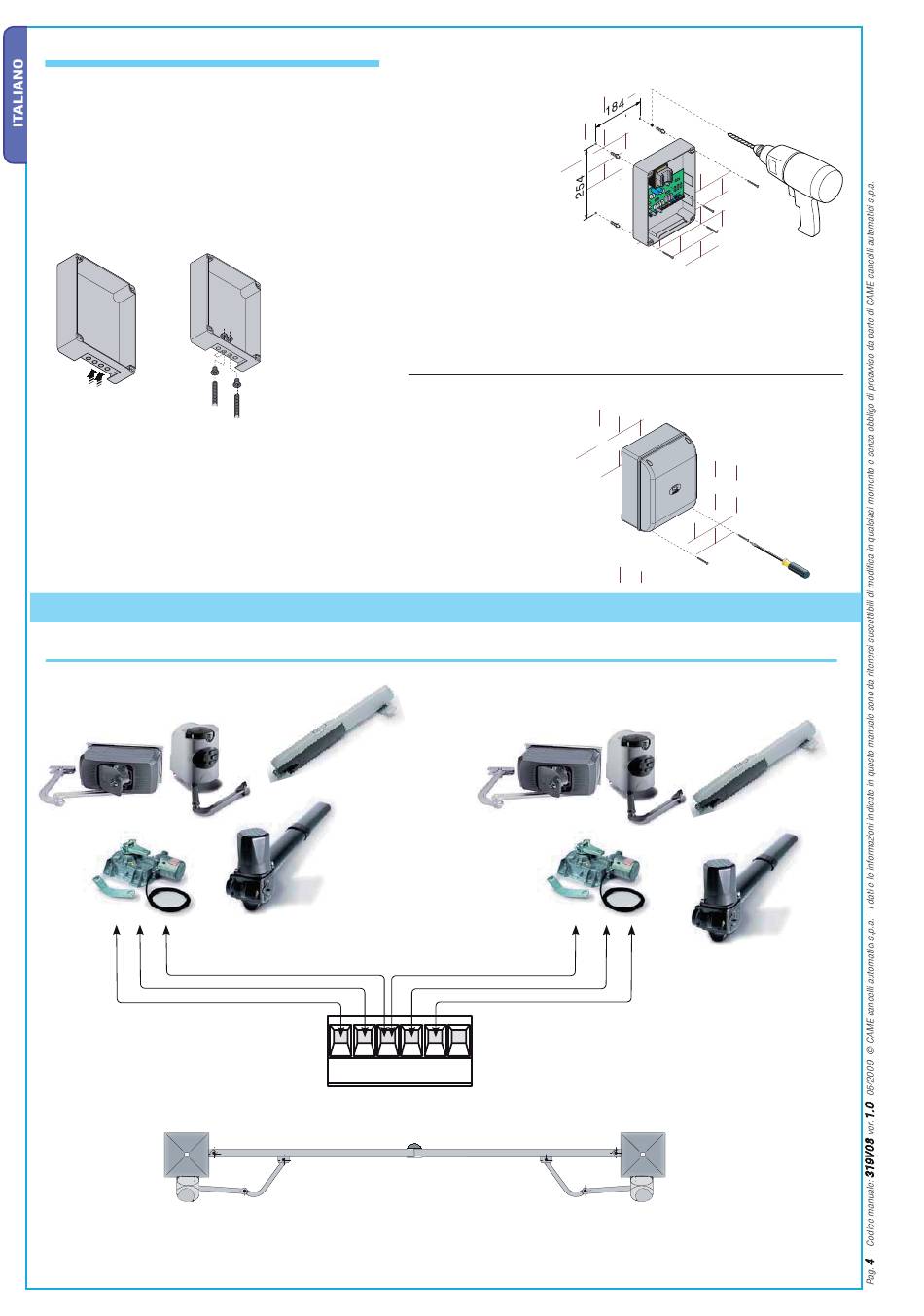

5.3 Fissaggio e montaggio della scatola
1) Fissare la base del quadro in una zona protetta; si consiglia di usare
viti di diametro max. 6 mm testa bombata con impronta a croce.
3) Dopo le regolazioni e i settaggi, fissare il coperchio con le viti in dotazione.

6 Collegamenti elettrici

Motoriduttore
Motoriduttore ad azione ritardata
in apertura (M1)
FERNI
FROG
Schema predisposizione standard di apertura dei motoriduttori Came.
M1
Nel caso si utilizzi un solo motore (cancello a una sola anta), collegarlo su W X Y (M2)
indipendentemente dal lato di montaggio (per FROG, se necessario, invertire le connessioni X e Y).
FAST
ATI
KRONO
U V W X Y E1
2) Forare sui fori presfondati e inserire i pressacavi con i
tubi corrugati per il passaggio dei cavi elettrici.
N.B.: i fori presfondati hanno diametri differenti: 23, 29 e 37 mm.
Attenzione a non danneggiare la scheda elettronica all'interno del quadro!!
FERNI
Motoriduttore ad azione ritardata in
chiusura (M2)
FAST
KRONO
FROG
M2
ATI
