Dispositivos de seguridad

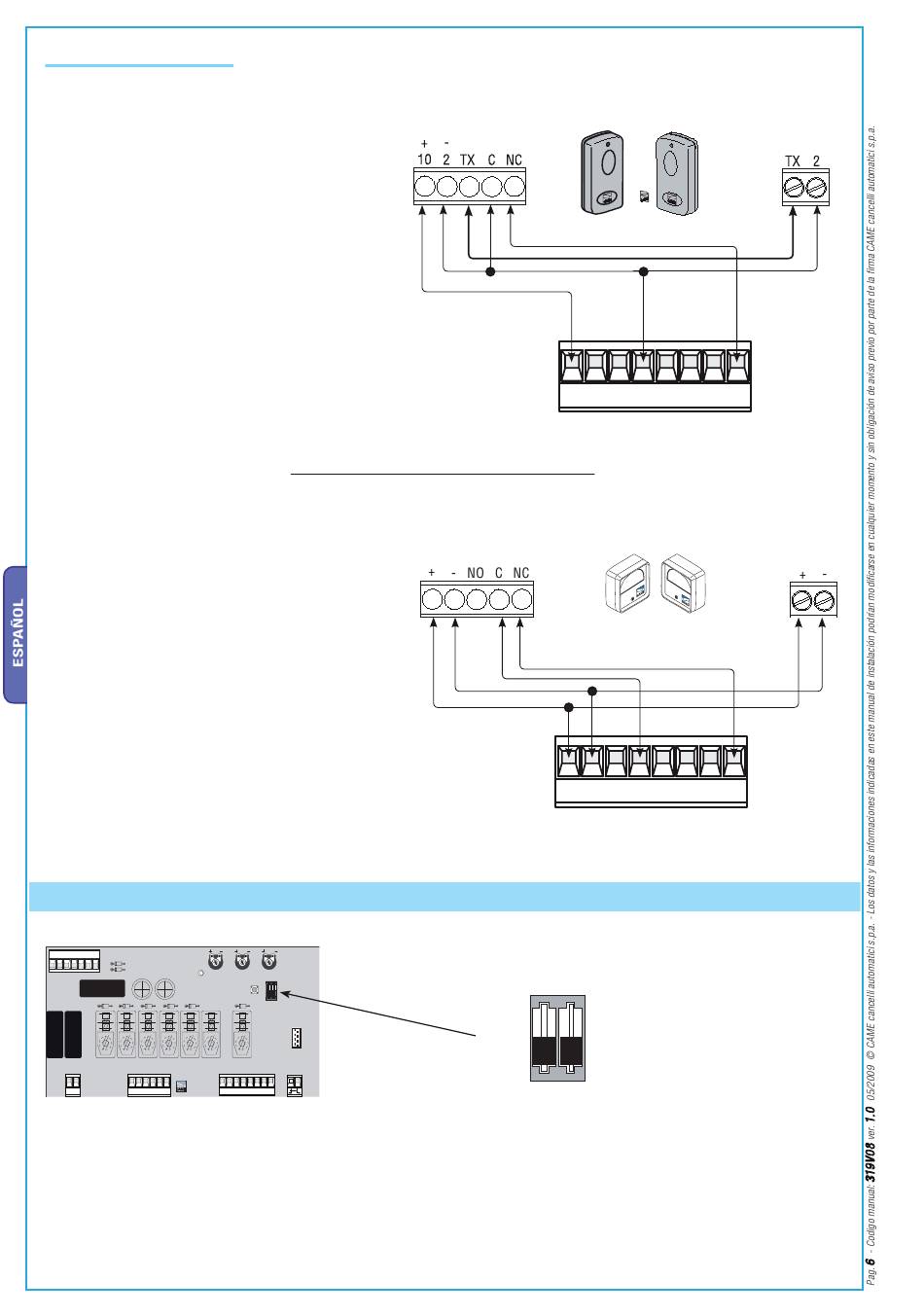

Contacto (N.C.) de «reapertura durante el cierre»
- Entrada para dispositivos de seguridad tipo fotocélulas,
bordes sensibles y otros dispositivos que cumplen
con las normativas EN 12978En fase de cierre de las
hojas, la apertura del contacto provoca la inversión del
movimiento hasta la apertura completa.
Contacto (N.C.) de «reapertura durante el cierre»
7 Selecciónes funciones
L1 L2 C 0 12 24
FUSIBILE CENTRALINA 1A
FUSIBILI LINEA 5A
QUADRO COMANDO
ZA4
L1 L2
U V W X Y E1
1 ON "Hombre presente", funcionamiento de la puerta manteniendo pulsada la tecla (excluye la función del mando a
distancia) activado; (1 OFF - desactivado);
2 ON "Cierre automático" activado; (2 OFF - desactivado).
T.C .A.
T.L. TR2M.
1 2
2 3
10 11 1 5 7 C1
Fotocélulas DIR
RX
10 11 1
RX
Fotocélulas DOC
10 11 1
DIP-SWITCH 2 VIE
ON
OFF
1 2
TX
2 3
5 7 C1
TX
2 3 5 7 C1
