CAME Z Serie Bedienungsanleitung

ITALIANO CARATTERISTICHE GENERALI

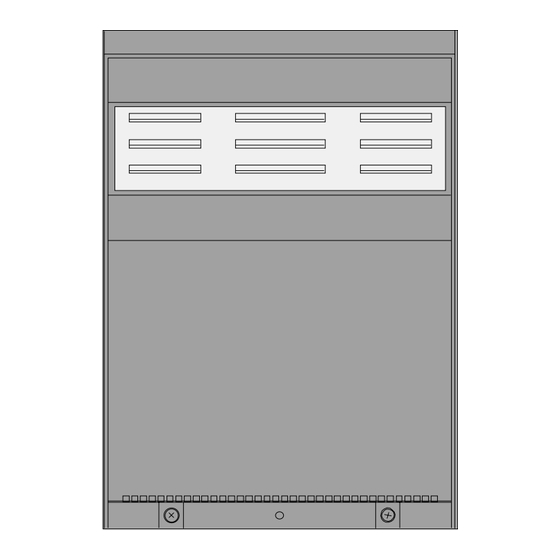

Descrizione quadro
Il quadro elettrico ZL16 è adatto al
comando di una automazione per
cancelli a battente della serie WINNY a
24V.
Alimentato a 230V con potenza max. fino
a 100W, frequenza 50÷60Hz.
Progettato e costruito interamente dalla
CAME S.p.A., risponde alle vigenti
norme UNI 8612. Contenitore in ABS
con grado di protezione IP54, dotato di
presa per il riciclo d'aria e completo di
trasformatore.
Il circuito va alimentato sui morsetti L1-
L2 e protetto in ingresso con fusibile da
1A, mentre i dispositivi di comando a
bassa tensione sono protetti con fusibile
da 3.15A.
La potenza complessiva degli accessori
(24V) non deve superare i 40W.
Include un dispositivo amperometrico,
che garantisce l'arresto immediato del
movimento in caso di ostacolo.
Sicurezza
Le fotocellule possono essere collegate
e predisposte per:
- Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante
la fase di chiusura della porta, provoca-
no l'inversione di marcia fino alla com-
pleta apertura;
- Stop totale (1-2), arresto del cancello
con l'esclusione del ciclo di chiusura
automatica; per riprendere il movimento
bisogna agire sulla
pulsantiera o sul
radiocomando;
Accessori collegabili
- Elettroserratura 12V-
15W , (1-ES)
Z / Z / Z / Z / Z / Z /
SERIE SERIE SERIE SERIE SERIE SERIES SÉRIE SÉRIE SÉRIE SÉRIE SÉRIE
QUADRO COMANDO QUADRO QUADRO COMANDO COMANDO COMANDO
QUADRO QUADRO COMANDO
ELECTRIC CONTROL PANEL
ARMOIRE ARMOIRE DE DE COMMANDE COMMANDE
ARMOIRE DE ARMOIRE ARMOIRE DE COMMANDE DE COMMANDE COMMANDE
SCHALTTAFEL
CUADRO CUADRO DE DE MANDO MANDO
CUADRO CUADRO CUADRO DE DE DE MANDO MANDO MANDO
Z / Z / Z / Z / Z / Z /
BAUREIHE SERIE SERIE SERIE SERIE SERIE
ZL16
197
Altre funzioni
- Chiusura automatica (vedi ponticello
S2) . Il temporizzatore di chiusura
automatica si autoalimenta a finecorsa
apre. Il tempo prefissato regolabile, è in
ogni modo subordinato all'intervento di
eventuali accessori di sicurezza e si
esclude dopo un intervento di "stop" o in
mancanza d'energia elettrica.
- "Uomo presente" (vedi ponticello S1).
Funzionamento del portone mantenendo
premuto il pulsante (esclude la funzione
del radiocomando);
Regolazioni
- Tempo lavoro;
- Tempo chiusura automatica;
- Sensibilità amperometrica.
Attenzione! Prima di intervenire al-
l'interno dell'apparecchiatura, togliere la
tensione di linea.
