Stromversorgung Zusatzgeräte; Warn- Und Beleuchtungseinrichtungen - CAME Z Serie Installationsanleitung

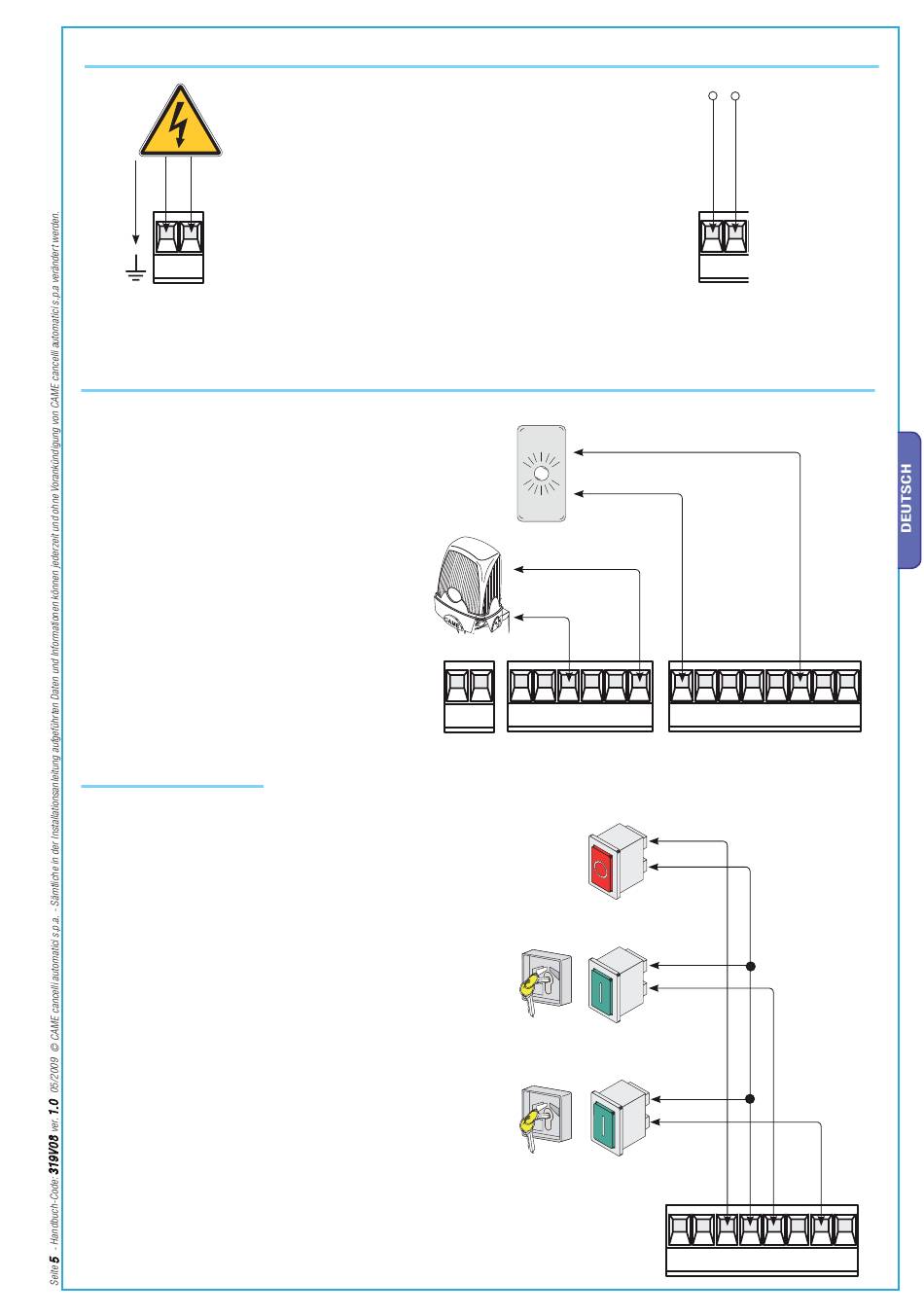

Stromversorgung Zusatzgeräte
L1 L2
Stromversorgung Steuerung
230V a.c. 50/60 Hz

Warn- und Beleuchtungseinrichtungen

Warnleuchte Tor auf (Strombelastbarkeit: 24V A.C. - 3W max.)
– Zeigt offenes Tor an. Geht bei geschlossenem Tor aus.
Blinkleuchte
(Strombelastbarkeit: 230V A.C. – 25W max.)
- Blinkt während des Auf- und Zulaufs des Tores.
Befehlsgeräte
Notstop-Taster (Kontakt N.C.)
- Stop-Taster mit darauf folgender Verhinderung des Auto-Zulaufs. Um
den Torbetrieb wieder aufzunehmen, Befehlstaster bzw. Taster auf dem
Handsender drücken.
Schlüsseltaster bzw. Auf-Taster (Kontakt N.O.)
- Für den Aufl auf des Tores.
Schlüsseltaster bzw. Auf-Zu-Taster (Kontakt N.O.)
- Für den Auf- und Zulauf des Tores, durch Tasterdruck oder
Schlüsselumdrehung.
L1 L2 U V W X Y E1
10 11
Klemmen für Stromversorgung der
24V A.C. Zusatzgeräte
10 11 1 2 3 5 7 C1
2 3
10 11 1 5 7 C1
