CAME Z Serie Bedienungsanleitung

SERIE
QUADRI COMANDO
ELECTRIC CONTROL PANELS
ARMOIRES DE COMMANDE
SCHALTTAFEL
CUADRO DE MANDO

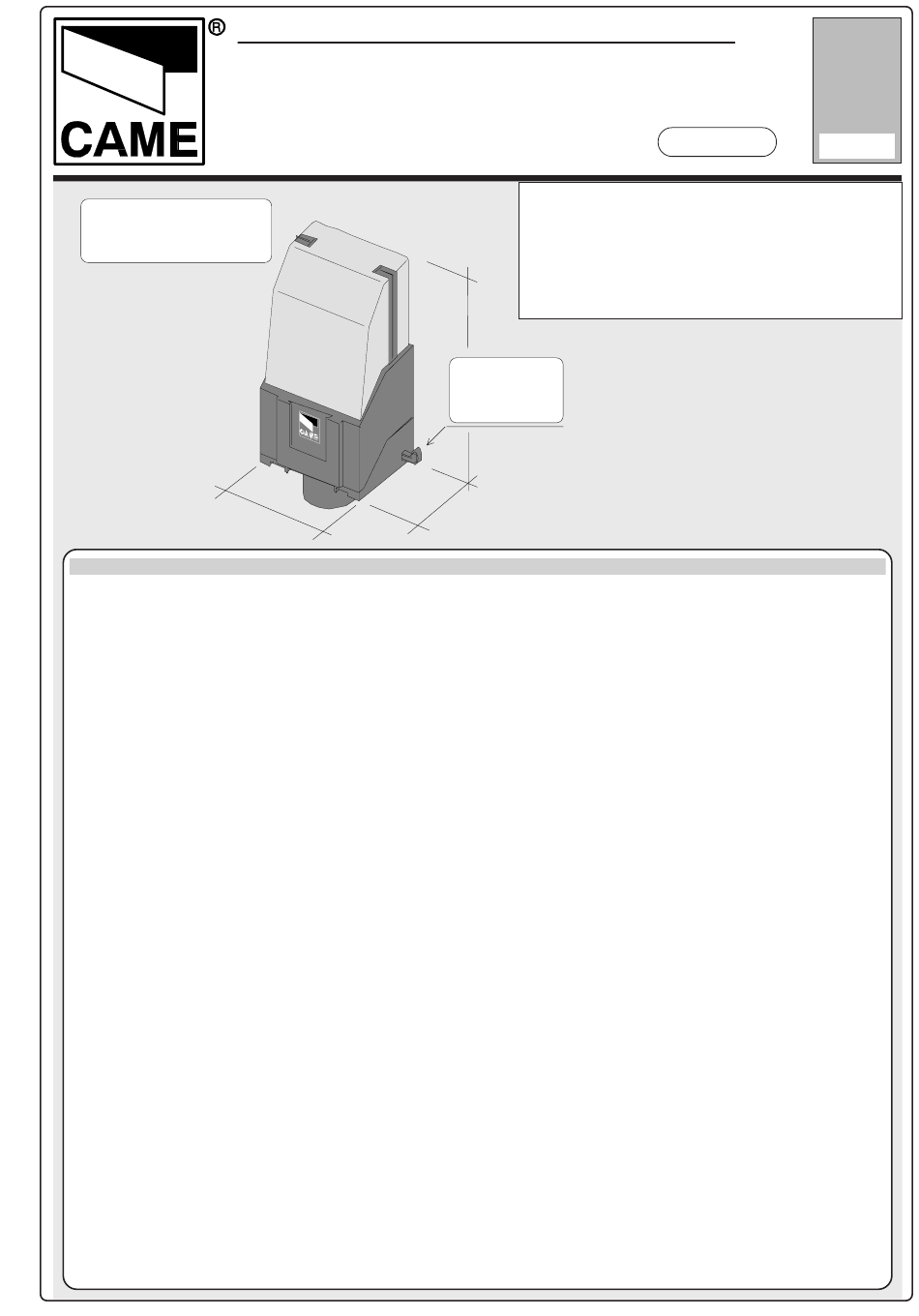

Dimensioni AxBxC 155x45x165 mm
Dimensions AxBxC 155x45x165 mm
Dimensions AxBxC 155x45x165 mm
Abmesssungen AxBxC 155x45x165 mm
Dimensiones AxBxC 155x45x165 mm
Descrizione quadro comando
Quadro comando per motoriduttori a 230V con
decodifica radio incorporata (che, con apposita sche-
da di radiofrequenza, è abbinabile a tutti i trasmettitori
Came) e con finecorsa temporizzati. Frequenza 50-
60Hz.
Progettato e costruito interamente dalla CAME, rispon-
dente alle vigenti norme di sicurezza UNI 8612.
Garantito 12 mesi salvo manomissioni.
Scatola in ABS da esterno con grado di protezione IP54,
predisposta per attacco antenna.
La scheda comando va alimentata a 230V a.c. sui
morsetti L1 e L2 ed è protetta in ingresso con fusibili da
5A.
I dispositivi di comando sono a bassa tensione (24V),
protetti con fusibile da 1A.
Sicurezza
Le fotocellule possono essere collegate e predisposte
per:
a) Riapertura in fase di chiusura (dip-switch 7);
b) Stop totale: arresto del movimento con conse
guente esclusione dell'eventuale ciclo di chiu-
sura automatica, per riprendere il movimento
agire sulla pulsantiera o sul trasmettitore radio
(dip-switch 8);
Accessori collegabili
-Lampeggiatore di movimento;
-Lampada spia ciclo;
-Lampada di cortesia;
-Radiocomando.
Z | Z |
SERIES
SÉRIE
B
B
A
ITALIANO
Z | Z |
BAUREIHE SERIE
C
Attacco per antenna
Antenna connection
Fixation pour antenne
Anschluß für Antenne
Conector antena
Altre funzioni selezionabili
-Chiusura automatica. Il temporizzatore di chiusura au-
tomatica si autoalimenta a finecorsa di apertura. Il tempo
regolabile, é comunque subordinato dall'intervento di
eventuali accessori di sicurezza e si esclude dopo un
intervento di «stop» totale o in mancanza di energia
elettrica;
-Rilevazione d'ostacolo con motore a finecorsa (anta
completamente aperta o chiusa). Annulla ogni comando
in caso di ostacolo rilevato dai dispositivi di sicurezza
(es: fotocellule);
-Funzionamento a «uomo presente» (funzionamento
del cancello mantenendo premuto il pulsante). Esclude
la funzione del radiocomando;
-Prelampeggio in apertura e chiusura;
-Tipo di comando:
a) apre-chiude-inversione;
b) apre-stop-chiude-stop;
c) solo apertura.
-Tempo chiusura automatica TCA: da 0" a 120";
-Tempo lavoro TL: da 15" a 70";
A :
TTENZIONE PRIMA DI INTEVENIRE ALL
,
CHIATURA TOGLIERE LA TENSIONE
Z
ZR
100
Regolazioni
' '
INTERNO DELL
.
Documentazione
Tecnica
44
rev. 2.0
©
CAME 12/98
31944
-
APPAREC
