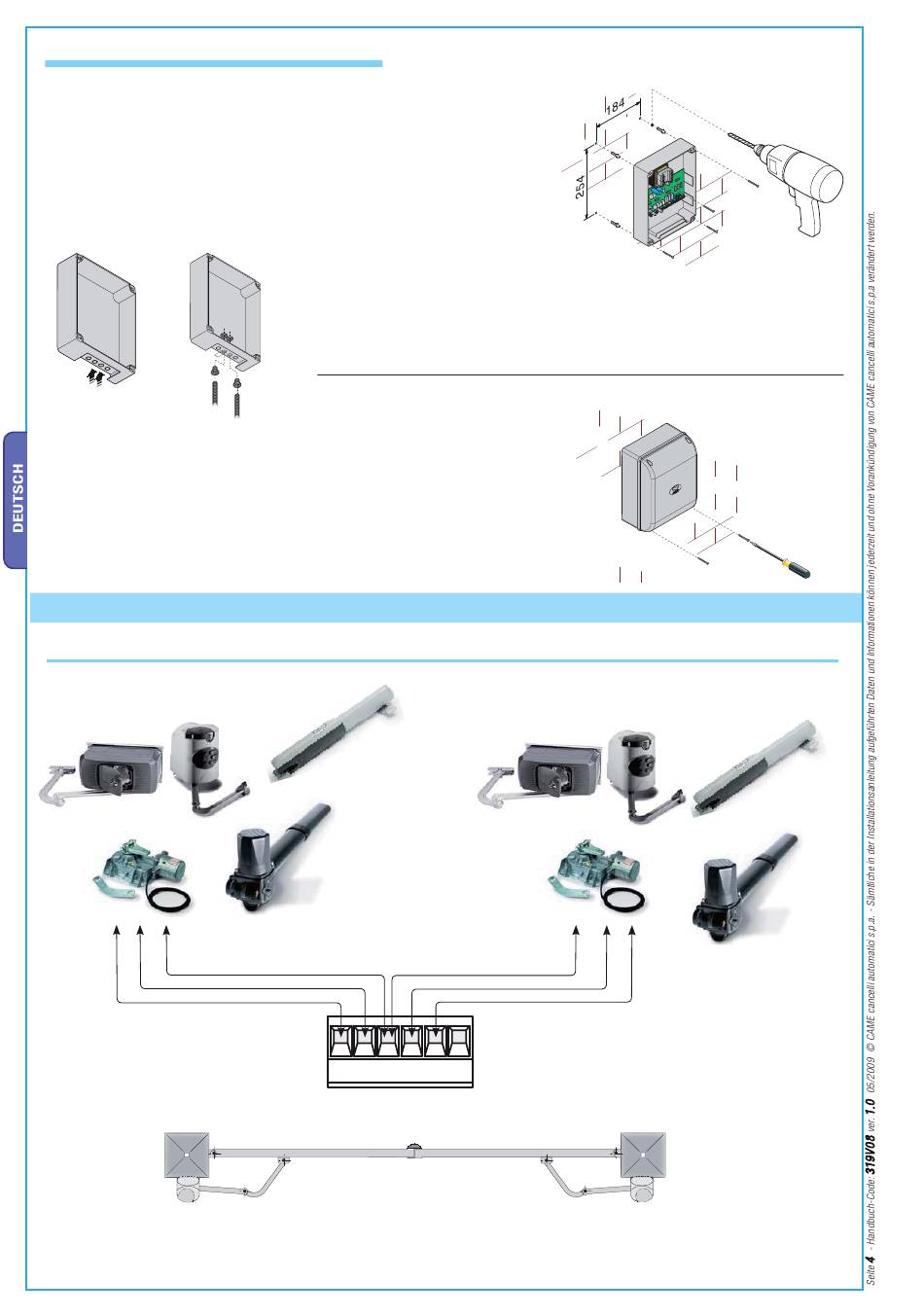

5.3 Befestigung und Montage des Gehäuses
1) Grundplatte der Steuereinheit an geschützter Stelle anbringen; es ist
ratsam max. 6mm starke Rundkopf-Kreuzschlitzschrauben zu verwenden.
3) Nach der Einstellung und dem Resetten den Deckel mit den
mitgelieferten Schrauben befestigen.
6 Elektrische Anschlüsse
Getriebemotor
Getriebemotor mit
Flügelverzögerung im Aufl auf (M1)
FERNI
FROG
M1
Sollte nur ein Motor verwendet werden (einfl ügelige Tore), diesen unabhängig von welcher Seite
auf W X Y (M2) anschließen (wenn nötig, bei FROG die Anschlüsse X und Y invertieren).
2) Die vorgeprägten Löcher durchbohren und die Kabelführungen mit den für die
Anmerkung: die vorgeprägten Löcher haben verschiedene Durchmesser: 23, 29 und 37 mm.
Darauf achten, dass die in der Steuerung befindliche Steuerplatine nicht beschädigt wird!!
FAST
ATI
KRONO
U V W X Y E1
Standardschema zur Öffnung der Getriebemotoreinheiten von Came.
Kabelverlegung nötigen gewellten Schläuchen durchstecken.
Getriebemotor mit
Flügelverzögerung im Zulauf (M2)
FAST
FERNI
FROG
ATI
KRONO
M2
