CAME Z Serie Bedienungsanleitung

CANCELLI AUTOMATICI
CARACTÉRISTIQUES GÉNÉRALES
F
Description
Le tableau électrique ZR24 est en mesure
de commander des motoréducteurs en 230V
monophasés avec une puissance jusqu'à
500W, fréquence 50÷60 Hz.
Conçu et fabriqué entièrement par CAME
CANCELLI AUTOMATICI S.p.A., il est
conforme aux normes en vigueur.

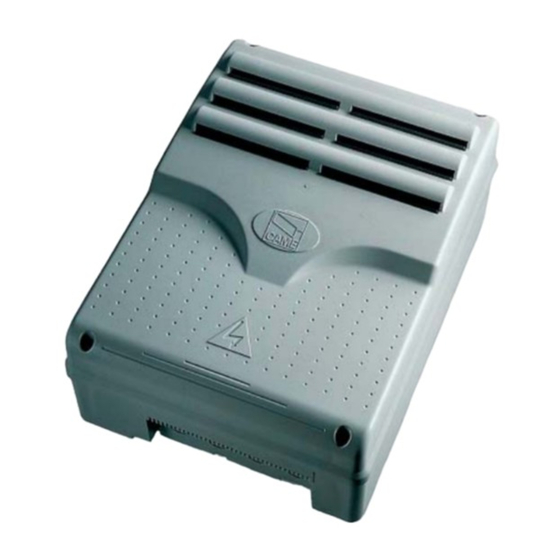

Boîtier en ABS avec degré de protection
IP54.
La carte doit être alimentée en 230V a.c.
sur les bornes L1 et L2 et est protégée à
l'entrée par un fusible de 5A, tandis que
les accessoires en basse tension 24V sont
protégés par un fusible de 1A.
La puissance totale des accessoires en 24V
ne doit pas dépasser 5W.
Sécurité
Il est possible de brancher des photocellules
et de les programmer pour:
- Réouverture en phase de fermeture (2-
C1), les cellules photoélectriques provo-
quent l'inversion de marche jusqu'à l'ouver-
ture complète si elles relèvent un obstacle
durant la phase de fermeture du portail;
- Stop total (1-2), arrêt du portail et désac-
tivation d'un éventuel cycle de fermeture
automatique; pour activer de nouveau le
mouvement, il faut agir sur les boutons-
poussoirs ou sur la radiocommande.
Autres fonctions
- Fermeture automatique. Le temporisateur
de fermeture automatique est autoalimenté
ATTENTION :
avant d'intervenir à l'in-
térieur de l'appareillage,
couper la tension de
ligne
Z | Z /
SÉRIE SERIE BAUREIHE

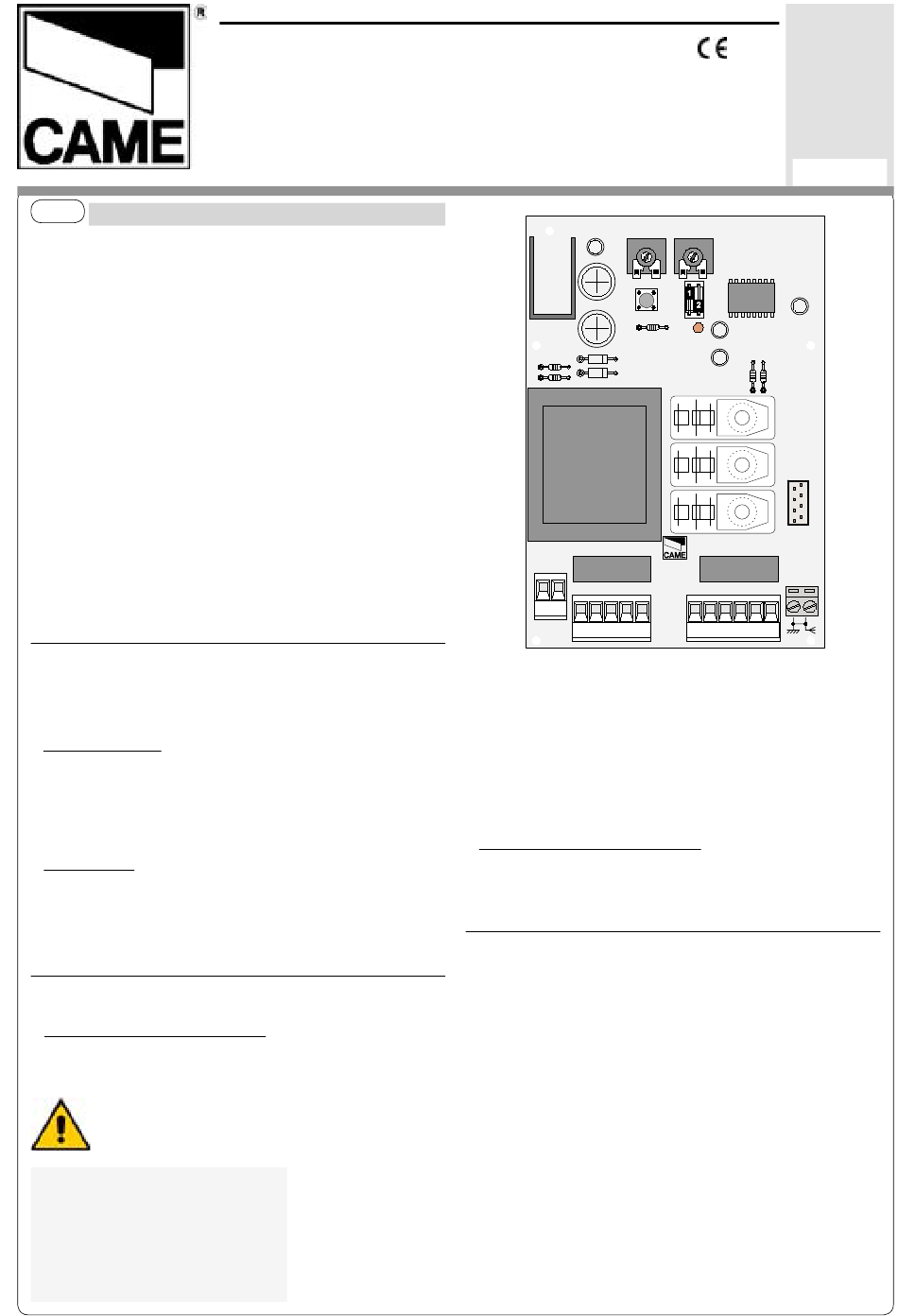

CARTE DE COMMANDE
STUURPRINT
STEUERPLATINE
Z
ZR24
U V W E1
L1 L2
à la fin du temps de la course en ouverture.
Le temps réglable est programmé, ce-
pendant, il est subordonné à l'intervention
d'éventuels accessoires de sécurité et il est
exclu après une intervention de "stop" ou en
cas de coupure de courant;
- Fonction "homme mort". Fonctionnement
du portail en maintenant appuyé le bouton-
poussoir (exclut la fonction de la radiocom-
mande).
Reglages
- Temps de fermeture automatique;
- Temps de fonctionnement.
TCA TL
+ - + -
PROG
QUADRO COMANDO
ZR24
E3
10 11 1 2 7 C1
Documentazione
Tecnica
T07
0.3
rev.
09/2004
©
CAME
CANCELLI
AUTOMATICI
319T07
