CAME Z Serie Bedienungsanleitung

CANCELLI AUTOMATICI

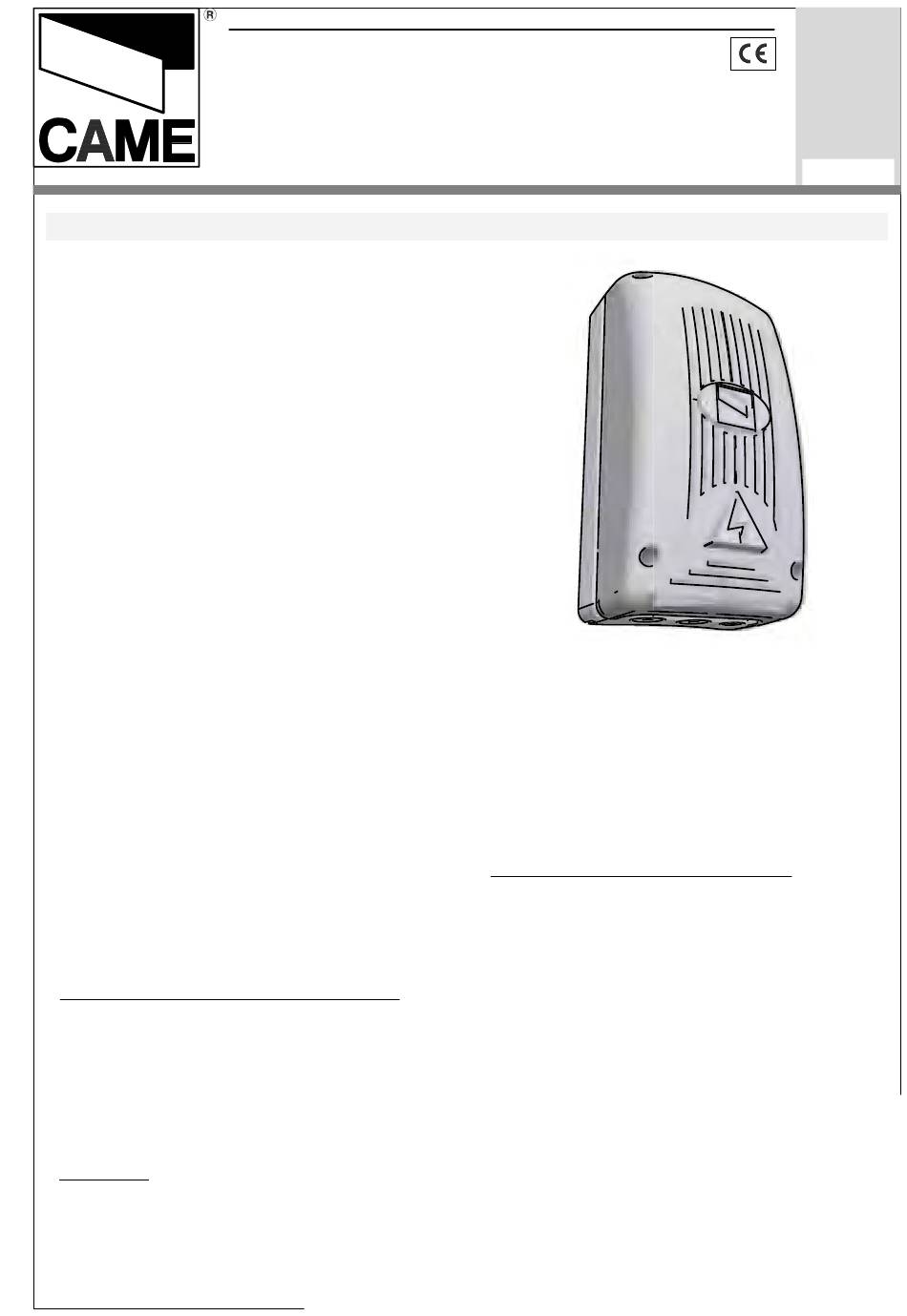

Description

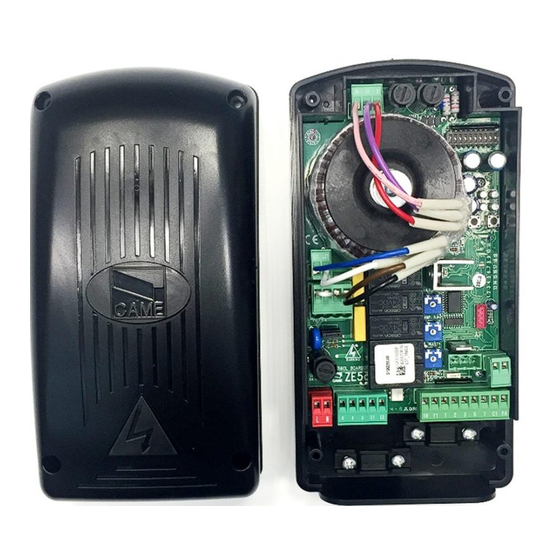

L'armoire électrique ZE5 sert à
commander l'automation des portes
basculantes de la série EMEGA (E300-
E450), alimentées à 230V avec une
puissance jusqu'à 400W, fréquence
50÷60Hz.
Conçu et construit entièrement par CAME
CANCELLI AUTOMATICI S.p.A., il est con-
forme aux normes en vigueur. Boîtier en
ABS avec degré de protection IP54.
Le circuit doit être alimenté en 230V a.c. et
est protégé à l'entrée par un fusible de 5A,
tandis que les dispositifs de commande à
basse tension sont protégés par un fusible
de 1A.
La puissance totale des accessoires (24V)
ne doit pas dépasser 20W.
Temps de fonctionnement fixe de 80
secondes
Fonctions de sécurité
Il est possible de brancher des
photocellules et de les programmer pour:
- Réouverture en phase de fermeture (2-
C1), les cellules photoélectriques
provoquent l'inversion de marche jusqu'à
l'ouverture complète si elles relèvent un
obstacle durant la phase
de fermeture du portail;
- Stop total (1-2), arrêt du
portail et désactivation
d'un éventuel cycle de
fermeture automatique;
Z Z / /
Z Z Z / / /
S É R I E S É R I E S É R I E S É R I E S É R I E
ARMOIRE DE COMMANDE
STUURPRINT
SCHALTTAFEL
CARACTERISTIQUES GENERALES
S Z / / / / /
E R I E
Pour activer de nouveau le mouvement, il
faut agir sur les boutons-poussoirs ou sur
la radiocommande.
Remarque: Le voyant de signalisation
(n°2, pag.11) qui clignote indique qu'un
contact de sécurité normalment fermé (2-
C1, 1-2) s'ouvre.
- Détection de présence obstacle. Quand
le moteur est arrête (portail fermé, ouvert
ou semi-ouvert, cette position est obtenue
avec une commande de stop total),
annule toute fonction de l'émetteur ou du
bouton-poussoir en cas d'obstacle
détecté par les dispositifs de sécurité (ex.
Photocellules);
Z Z Z Z Z
B A U R E I H E B A U R E I H E B A U R E I H E B A U R E I H E B A U R E I H E
ZE5
Documentazione
Tecnica
S96
0.2
rev.
12/2001
©
CAME
CANCELLI
AUTOMATICI
319S96
-
1-
