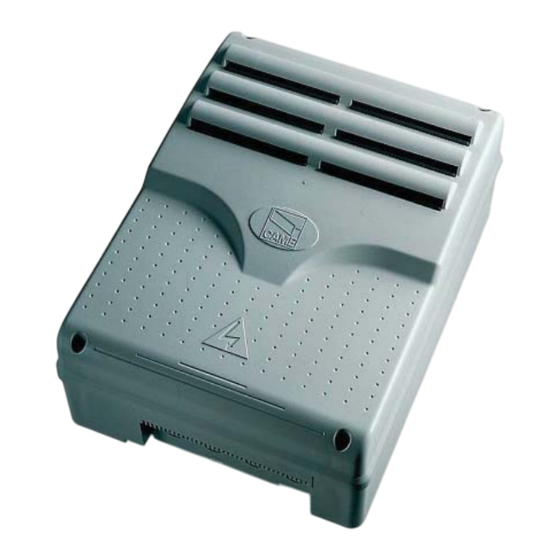

CAME Z Serie Montageanleitung
Steuereinheiten für 24v-antriebe;
Vorschau ausblenden
Andere Handbücher für Z Serie:
- Installationsanleitung (61 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Montageanleitung (30 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CAME Z Serie
Inhaltszusammenfassung für CAME Z Serie
- Seite 1 STEUEREINHEIT 319U33 FÜR 24V-ANTRIEBE MONTAGEANLEITUNG ZL19N Deutsch...
- Seite 2 Dieses Zeichen steht vor die Sicherheit betreffende Abschnitte. Dieses Zeichen steht vor den Anmerkungen für den Verwender. 2 Verwendungszweck Die Motorsteuerung ZL19N wurde von der Came Cancelli Automatici S.p.A. für die Steuerung von Drehtorantrieben der Serien FERNI und FROG (24 V DC) entwickelt und produziert. Sämtliche von den in dieser Anleitung beschriebenen, abweichende Installationen bzw.
-
Seite 3: Technische Daten
Zudem anschließbar: - Warnleuchte Tor off en; - Betriebszykluslampe; - Elektroschloss; - die Platine 002LB18 für den Notbetrieb bei Stromausfall. Festlegbare Befehlstypen: - Auf-/Zulauf; - Auf-/Zulauf im Totmannbetrieb; - Teilaufl auf; - Teilstop; - Notstop. Die Lichtschranken bewirken nach Hinderniserfassung: - den Wiederaufl... -
Seite 4: Montage
4.2 Hauptbestandteile Trafos Steckverbindungen für Geschwindigkeitseinstellung Klemmleiste für den Anschluss der Platine 002LB18 (bei Nichtverwendung darauf achten, dass die Brücken zwischen A-B; C-D; E-F; G-H angeschlossen sind) Schmelzsicherung Zusatzgeräte Schmelzsicherung Motorsteuerung Trimmer für Feineinstellung der am pe ro me trischen Empfi ndlichkeit während des Torlaufs Trimmer für die Einstellung der amperometrischen Empfi... - Seite 5 5.2 Arbeitsgeräte und Material Überprüfen, dass alle Werkzeuge und das notwendige Material für die Montage gemäß den geltenden Sicherheitsvorschriften vorhanden sind. Hier einige Beispiele. 5.3 Befestigung und Montage des Gehäuses 1) Grundplatte der Steuereinheit an einem sicheren Ort befestigen; Wir empfehlen die Verwendung von max. 6 mm starken Kreuzschlitz-Linsensenkschrauben.
-
Seite 6: Elektrische Anschlüsse
6 Elektrische Anschlüsse 2 Antriebe FROG 24V M1 N1 M2 N2 Betriebsspannung Abbremsung braun im Aufl auf blau Abbremsung braun im Zulauf 1 Antrieb FROG 24V M1 N1 M2 N2 RA2-C= Abbremsung im Aufl auf Betriebsspannung RC2-C= Abbremsung im Zulauf 2 Antriebe FERNI 24V Überbrücken M1 N1 M2 N2... - Seite 7 Betriebsspannung Zusatzgeräte Klemmen für Stromversorgung der Zusatzgeräte: - 24 V (AC) mit 230 V (AC) Betriebsspannung; - 24 V (DC) mit 24 V (DC) Betriebsspannung; Zulässige Gesamtleistung: 40 W Betriebsspannung 230 V (AC), Frequenz 50/60 Hz Anschluss Elektroschloss (12 V-15 W max.) Warn- und Beleuchtungslampen Blinkleuchte (Strombelastbarkeit: 24 V - 25 W max.) - Blinkt während des Auf- und Zulaufs des Tores.
- Seite 8 Sicherheitsgeräte Delta-S C3=Kontakt (N.C.) «Teilstop» - Eingang für Sicherheitseinrichtungen, wie Lichtschranken, und andere den Vorgaben EN 12978 entsprechende Geräte. Unterbrechung des Torlaufs und darauf folgender Autozulauf. Wenn nicht verwendet, Dip 8 auf ON. C1=Kontakt (N.C.) «Wiederaufl auf bei Zulauf» - Eingang für Sicherheitseinrichtungen, wie Lichtschranken, und andere den Vorgaben EN 12978 entsprechende Geräte.
- Seite 9 Befehlsgeräte Stop-Taster (Kontakt N.C.) - Notstop-Taster mit Ausschluss des Autozulaufs; um den Betrieb des Tores wieder aufzunehmen, einen Befehlstaster oder den Handsender drücken. Wenn nicht verwendet, Dip 9 auf ON. Schlüsseltaster bzw. Auf-Taster (Kontakt N.O.) - Tor auf. Schlüsseltaster bzw. Teilaufl auf-Taster (Kontakt N.O.) - Aufl...
- Seite 10 ACCESSORIES FUSE 2A 7 Funktionswahl L1T L2T ELECTRIC CONTROL BOARD LOCK FUSE 2A FUSE 315mA MOTOR 1 MOTOR 2 FUSE 10A FUSE 10A CONTROL BOARD 10-WEGE DIP-SWITCH ZL19 FINE ADJ. SLOWDOWN ZL19A AMP.SENS. AMP.SENS. AMP. SENS. Z Z L L 1 1 9 9 B B C C H H 1 1 C C H H 2 2 B B 1 1 / / B B 2 2...
- Seite 11 8 Einstellungen - FINE ADJ/AMP SENS. * Feineinstellung der amperometrischen Hinderniserfassung während des Torlaufs: min./max. - AMP SENS. * Einstellung der amperometrischen Empfindlichkeit, durch die die vom Antrieb während des Torlaufs entwickelte Schubkraft kontrolliert wird; wenn die Schubkraft den eingestellten Wert übertrifft, reversiert das System die Laufrichtung.
-
Seite 12: Aktivierung Des Funkbefehls
Einstellung der Torlauf- und Abbremsgeschwindigkeit Für die Einstellung de r Torlauf- und Ab brems ge schwin digkeit, d i e Faston auf die angegebenen Steckverbindungen stecken. Faston Abbremsung M1 Faston Abbremsung M2 Faston Torlauf M1 Faston Torlauf M2 9 Aktivierung des Funkbefehls Antenne POS. - Seite 13 STROMZUFUHR UNTERBRECHEN (und/oder Batterien entfernen) und das Funksteckmudul auf die Leiterplatte stecken. N.B.: Die Steuereinheit erkennt das Funksteckmodul nur, wenn sie mit Strom versorgt wird. AF-Steckmodul Handsender ATOMO AT01 • AT02 AT04 siehe Anleitung in der Verpackung des Funksteckmoduls AF43SR siehe Anleitung auf der Verpackung TOUCH TCH 4024 •...
- Seite 14 Einspeicherung CH1 = Kanal für Direktbefehle einer Funktion der Motorsteuerung (Befehl "nur Auf" / "Auf-Zu-Reversieren" bzw. "Auf-Stop-Zu-Stop", je nach Auswahl auf den Dip-Schaltern 2 und 3). CH2 = Kanal für Direktbefehl eines auf B1-B2 angeschlossenen Zusatzgeräts. 1) Den Taster CH1 auf der Steuerung gedrückt halten. Die LED blinkt. blinkende LED 2) Den einzuspeichernden Taster des Handsenders drücken.
-
Seite 15: Abbau Und Entsorgung
CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden. - Seite 16 (+34) 91 52 85 009 127273, Moscow Moscow (+34) 91 46 85 442 (+7) 495 739 00 69 (+7) 495 739 00 69 (ext. 226) CAME United Kingdom Ltd. CAME United Kingdom Ltd. GREAT BRITAIN PORTUGAL CAME Portugal CAME Portugal...
