15�5 Sensor (nur bei angeschlossenem Sensor)
Sensor
Unter dem Menüpunkt

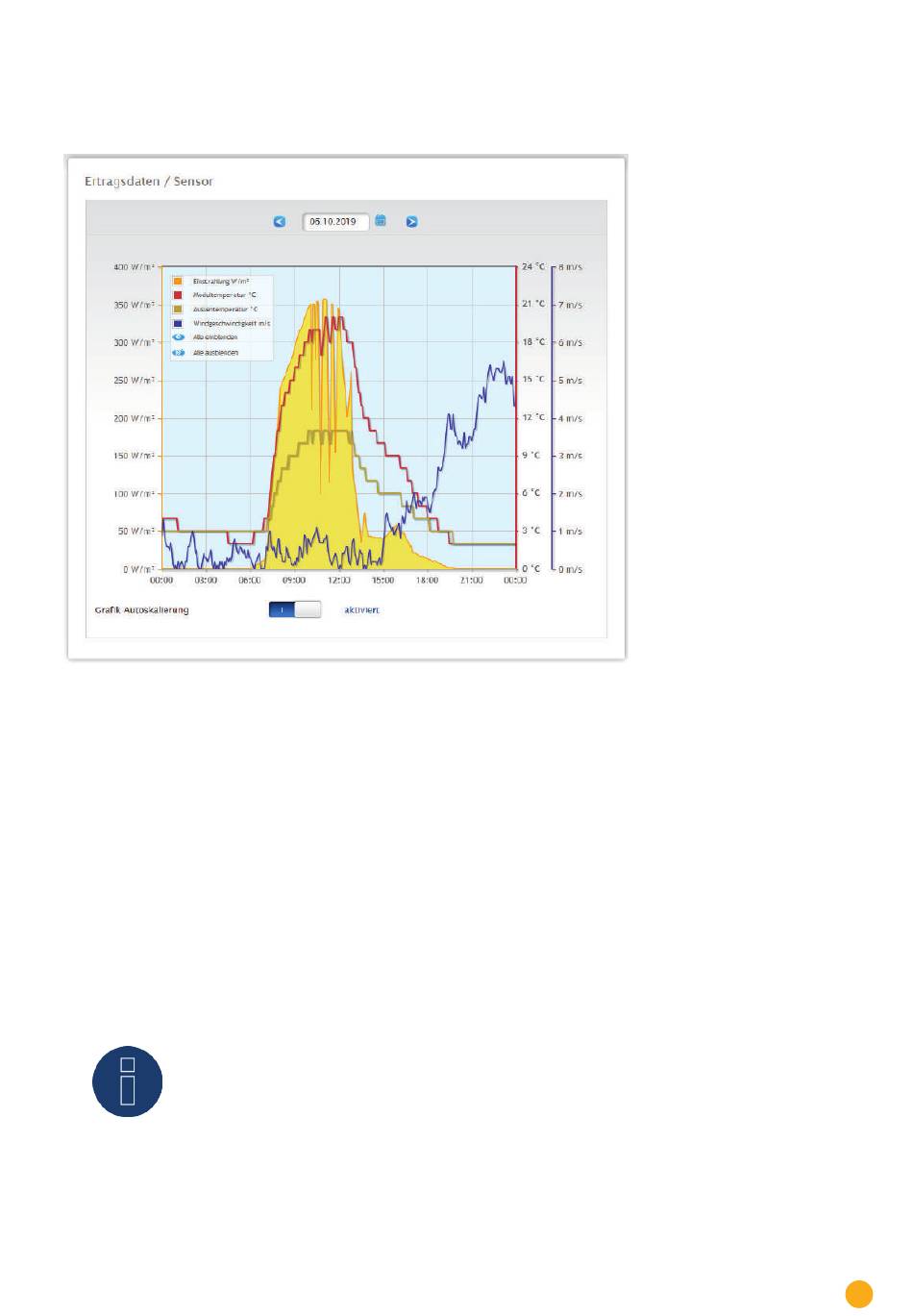

Abb.: Diagramm Werte der Sensorbox

Im Einzelnen werden folgende Werte angezeigt:
•
Einstrahlung W/m².
•
Modultemperatur C°.
•
Außentemperatur C°.
•
Windgeschwindigkeit m/s.
Im Diagramm werden unterschiedliche Werte in unterschiedlichen Einheiten angezeigt. Die jeweils verwendeten
Einheiten und die dazugehörigen Farben werden in der Legende angezeigt.
Alle angezeigten Werte können jederzeit per linker Maustaste explizit an- und abgewählt, einzelne Kurven ange-
zeigt oder alle Werte (Kurven) ein- sowie ausgeblendet werden. Mit der rechten Maustaste besteht zudem die
Möglichkeit alle Werte (Kurven) bis auf die ausgewählte auszublenden.
Ferner lassen sich über das Feld Datum bestimmte Tage auswählen und nachträglich noch auswerten.
!
Hinweis
Der Menüpunkt ist erst sichtbar, wenn ein Sensor angeschlossen ist.
finden Sie die grafische Auswertung der angeschlossenen Sensoren.
Menüpunkt Ertragsdaten
