Anschlüsse Solar-Log Base
Farblegende
Farbe
Rot
Blau
Hellgrün
Grau
Weiß
Gelb
Olivgrün
Braun
5�2 LED's Solar-Log Base

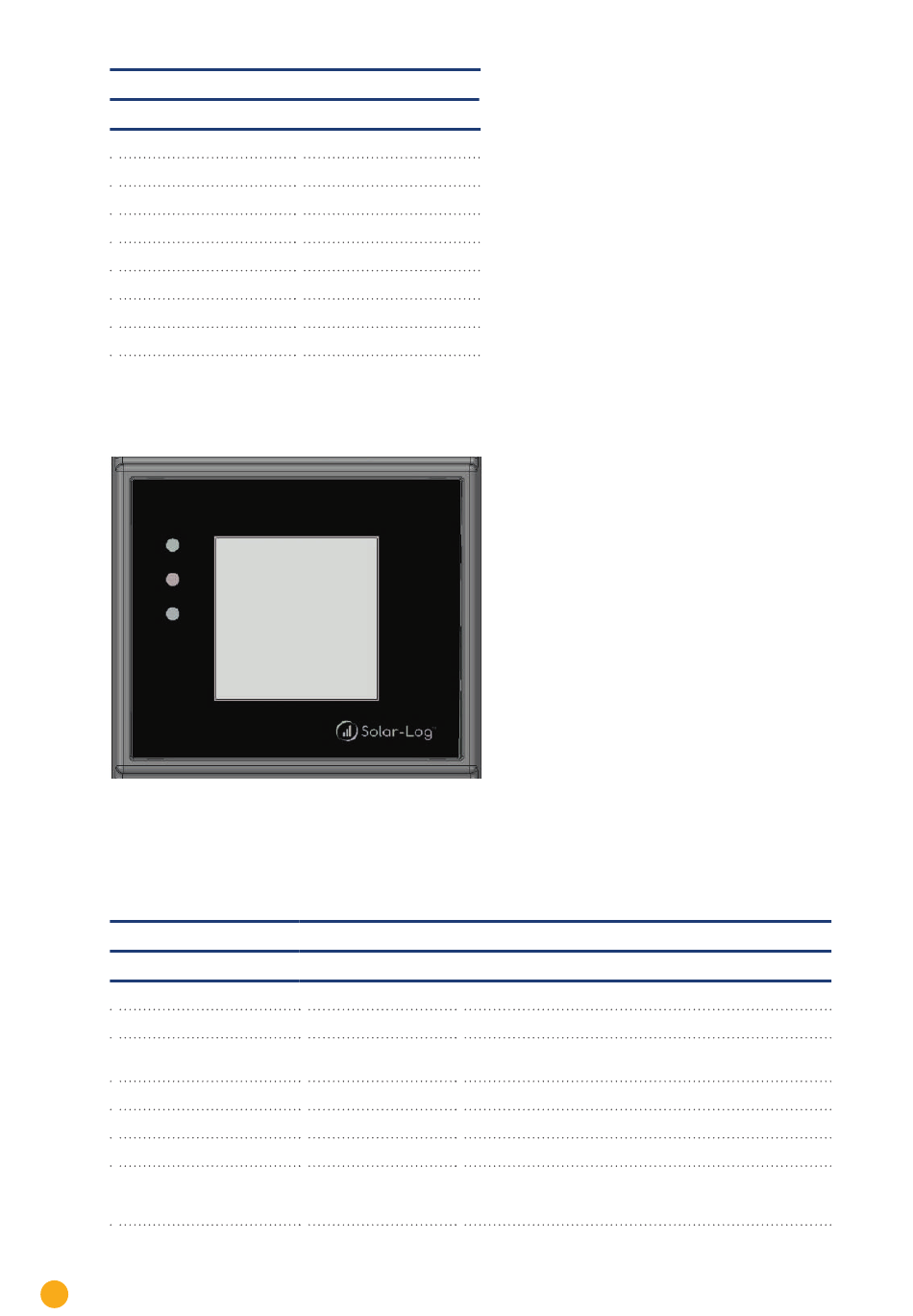

Abb.: Display mit LED's
Je nach Betriebszustand können die LEDs in verschiedenen Farben, durchgehend leuchten.

Normalbetrieb

Solar-Log Base - LED's (von oben nach unten)
Bezeichnung
Power (oben)
Power (oben)
Internet (mitte)
Internet (mitte)
Internet (mitte)
Komponenten (unten)
Komponenten (unten)
14
Bedeutung
Spannungsversorgung
GND
Funktionserde
Eingang S0
Eingang (Data +)
24 V - Ext.
GND - Ext.
Ausgang (Data -)
Farbe Bedeutung
leuchtet grün Stromversorgung vorhanden.
blinkt rot Der Installationsmodus ist abgelaufen / fehlende Lizenzen.
leuchtet rot Keine Verbindung zum Internet.
►
leuchtet orange Keine DNS-Auflösung.
leuchtet grün Internetverbindung vorhanden.
leuchtet rot Verbindung zu mindestens einer Komponente verloren.
leuchtet grün Normalbetrieb. Verbindung zu den Komponenten vorhanden.
(Die LED leuchtet auch grün, bei keiner Sonneneinstrahlung
bspw.Nachtabschaltung usw.)
Netzwerkverkabelung überprüfen.
