Nach dem Start der Analyse wird dem ausgewählten Gerät eine Anfrage geschickt. Parallel führt der Solar-Log™
eine Busanalyse durch. Das Ergebnis (Anfrage + Antwort), kann im Dialog (Siehe vorangegangene Abbildung) ein-
gesehen werden.
Die Ansicht der Messwerte können über die Maus (entweder über gedrückhalten der rechten Maustaste und
ziehen des Cursors oder über das Mausrad) vergrößert und detaillierter dargestellt werden. Ferner ist im zweiten
Teil des Bereichs zu ersehen, in welchem Ausschnitt des Messwertebereichs man sich gerade befindet. Mittels
Maus-Cursor ist es möglich den Ausschnitt des Messwertebereichs auch über den unteren Bereich zu steuern.
Ferner können die Messwerte für Data+ oder Data- ein- sowie ausgeblendet werden. (Siehe Abbildungen weiter
unten)

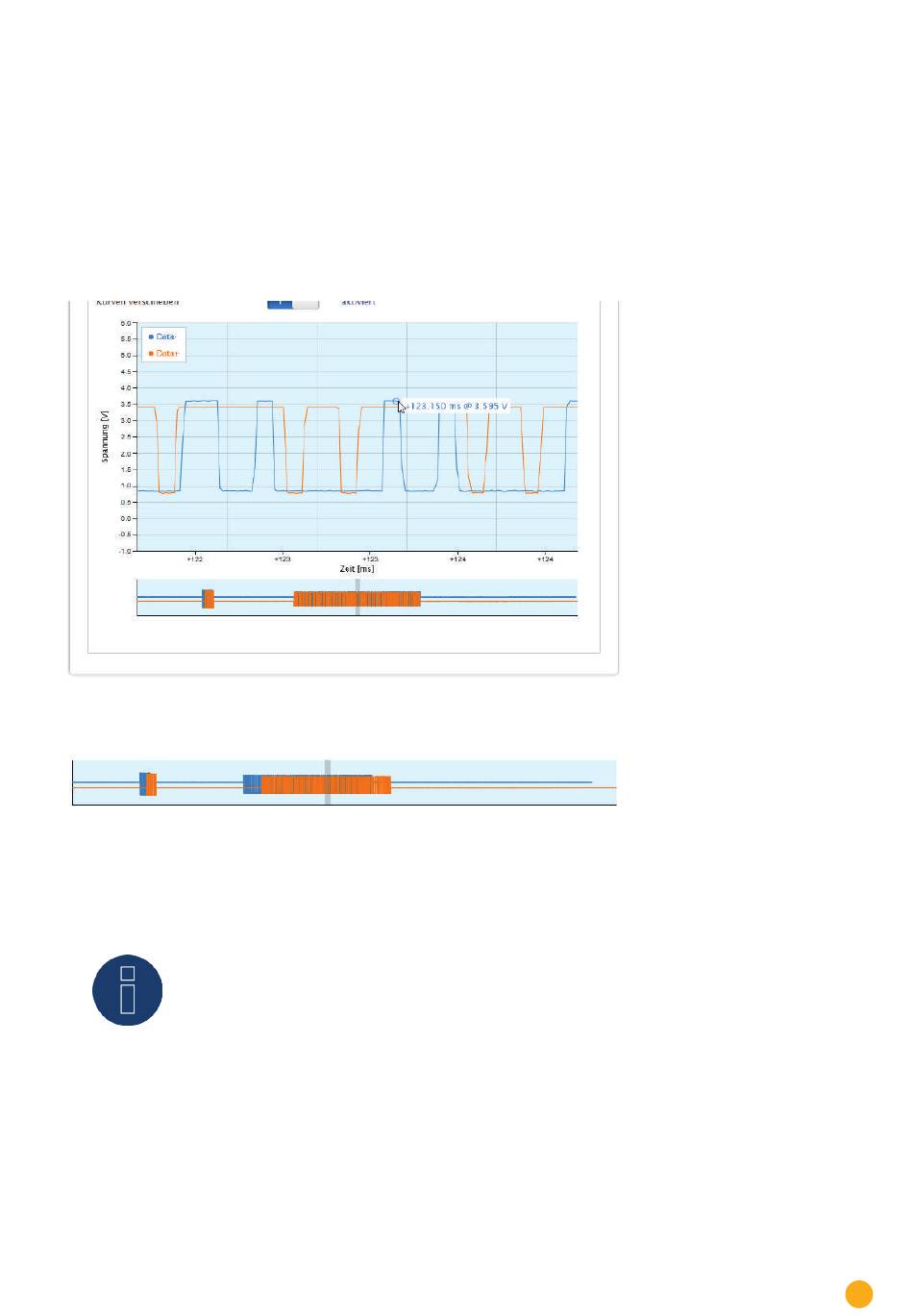

Abb.: Beispiel-Teilausschnitt des vergrößerten Messwertebereichs

Abb.: Beispiel-Teilausschnitt des unteren Messwertebereichs

!
Hinweis
Wichtig zur Analyse:
Bei der Analyse werden die Kanäle Data+ und Data- aus technischen Gründen zeit-
versetzt aufgezeichnet. Aus diesem Grund ist ein zeitlicher Versatz der beiden Kurven
normal. Ist der Schalter „Kurven verschieben" aktiviert, korrigiert das System diesen
Zeitversatz automatisch.
