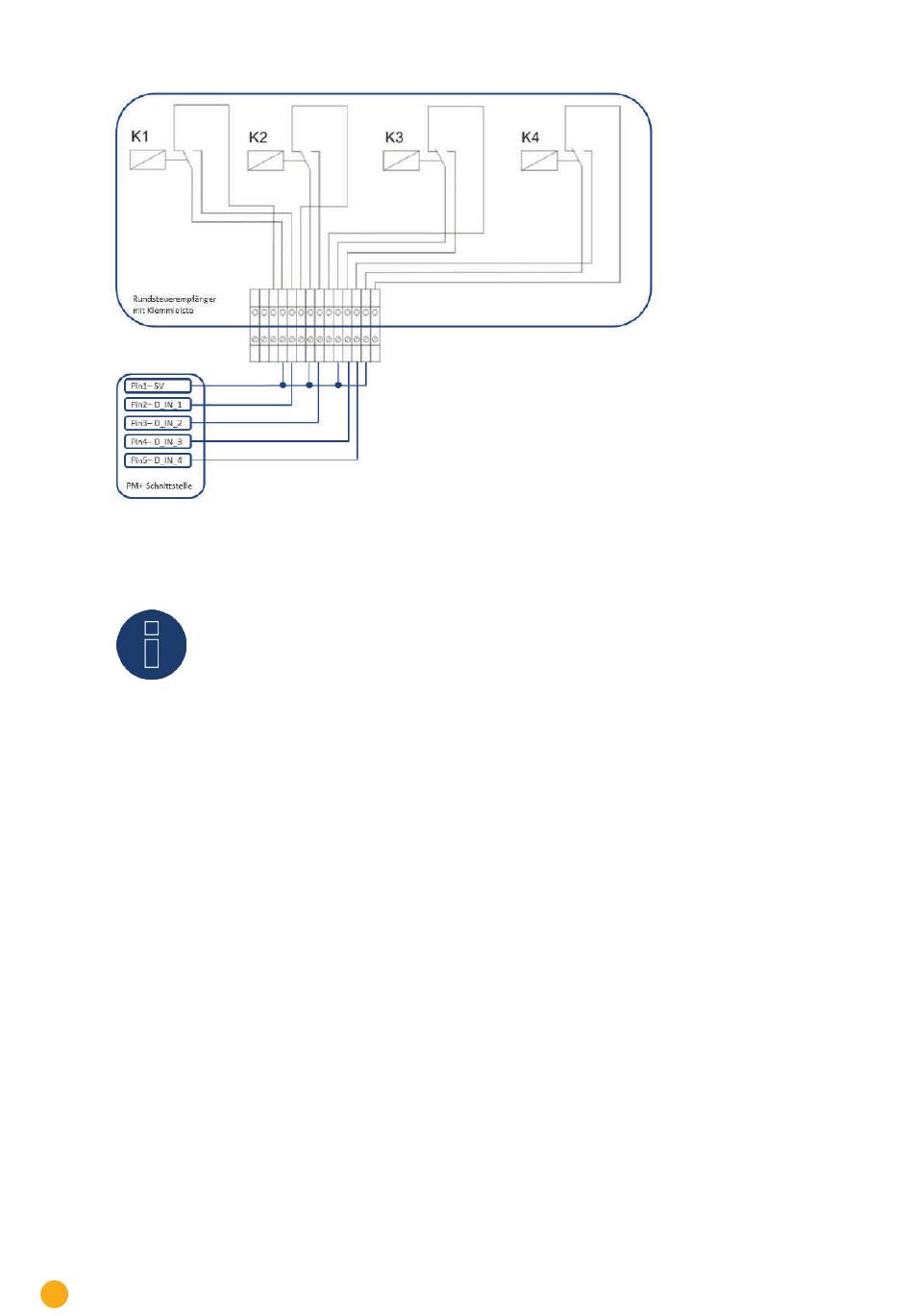

Abb.: Schematische Darstellung eines Rundsteuerempfängers mit vier Relais.
Diese Relais sind zur Wirkleistungssteuerung mit der PM+ Schnittstelle des Zusatz-Modul Mod I/O verdrahtet.
Hinweis
In der Praxis kommen verschiedene Rundsteuerempfänger und andere vergleichbare Signalgeber mit unter-
schiedlich vielen Schaltkontakten und unterschiedlichen Signalcodierungen zum Einsatz. Die Konfigurationsmatrix
des Zusatz-Modul Mod I/O bietet daher maximale Flexibilität – es lassen sich die meisten gängigen Varianten
konfigurieren.
Rundsteuerempfänger verfügen in der Regel über 2 bis 5 Relais. Die Zuordnung der einzelnen Relaiszustände zu
bestimmten Reduzierungsstufen wird vom jeweiligen Netzbetreiber vorgegeben und anhand dieser Matrix im So-
lar-Log Base hinterlegt. So können die angeschlossenen Wechselrichter auf die vorgegebenen Reduzierungsstufen
geregelt werden.
110
Die Funktion der PM+ Schnittstelle ist nur gegeben, wenn die Kontakte des Rundsteuerempfän-
gers potentialfrei sind und mit der Hilfsspannung (5VDC) aus der PM+ Schnittstelle beschaltet
werden.
