Tages-Bilanz; Abb.: Diagramm Tages-Bilanz Mit Aktivierter Autoskalierung - Solar-Log Base Handbuch

15�4�1 Tages-Bilanz
Tag
Unter dem Reiter der Bilanz sehen Sie die Erzeugung, den Verbrauch und den Eigenverbrauch in einer Ta-
geskurve. Die Werte in der Diagrammlegende, können jederzeit per linker Maustaste explizit an- und abgewählt,
einzelne Werte (Kurven) angezeigt oder alle Werte (Kurven) ein- sowie ausgeblendet werden.
Mit der rechten Maustaste besteht zudem die Möglichkeit alle Werte (Kurven) bis auf die ausgewählte auszublen-
den.
Im Diagramm werden unterschiedliche Werte in unterschiedlichen Einheiten angezeigt. Die jeweils verwendeten
Einheiten und die dazugehörigen Farben werden in der Legende definiert.
Sie können sich den tageszeitlich erbrachten Wert anzeigen lassen, indem Sie mit dem Mauszeiger an der Kurve
entlang fahren.

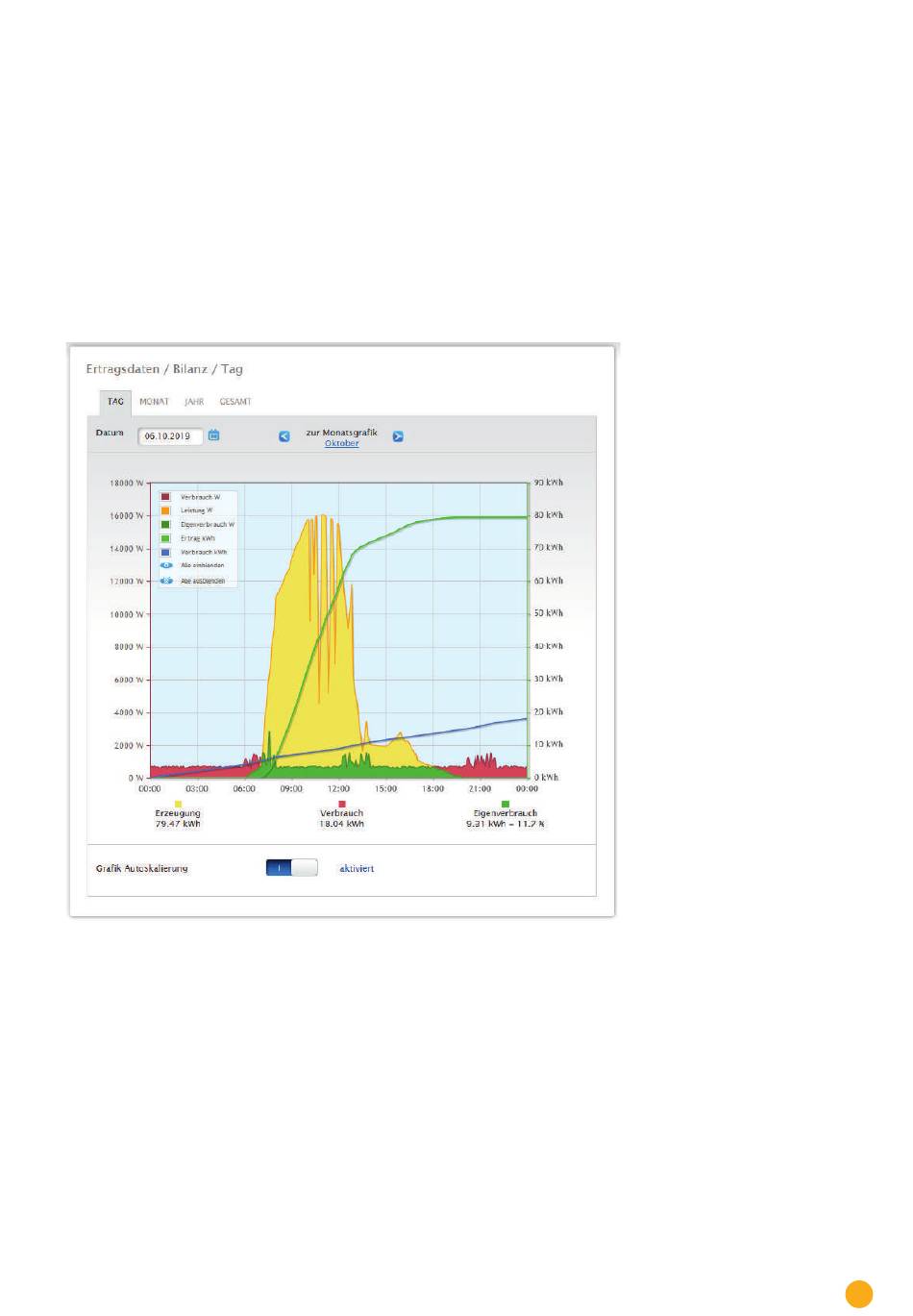

Abb.: Diagramm Tages-Bilanz mit aktivierter Autoskalierung

In der Tages-Bilanz werden folgende Daten grafisch dargestellt:
•
Erzeugung (kWh).
•
Verbrauch (kWh) (Wurde der Wert des Tagesverbrauchs über die Datenkorrektur korrigiert, wird diese Ände-
rung in Klammern angezeigt).
•
Eigenverbrauch.
Bedeutung der farbigen Flächen in der Tageskurve:
Die grüne Fläche zeigt den durch PV Strom gedeckten Verbrauch. Die gelbe Fläche zeigt den PV Erzeugungsüber-
schuss, die rote Fläche zeigt den nicht durch PV Strom gedeckten Verbrauch an.
Alternativ zur Darstellung Diagramm besteht noch die Möglichkeit den Darstellungsmodus
Menüpunkt Ertragsdaten
Tabelle zu wählen.
