15�2�1 Tagesansicht
Tag
Unter dem Reiter wird der aktuelle Tag in einem Kurvendiagramm angezeigt. Die Werte
trag
(kWp), links oben in der Diagrammlegende, können jederzeit per linker Maustaste explizit an- und abgewählt,
einzelne Werte (Kurven) angezeigt oder alle Werte (Kurven) ein- sowie ausgeblendet werden. Mit der rechten
Maustaste besteht zudem die Möglichkeit alle Werte (Kurven) bis auf die ausgewählte auszublenden.
Sie können sich den tageszeitlich erbrachten Wert anzeigen lassen, indem Sie mit dem Mauszeiger an der Kurve
entlang fahren.

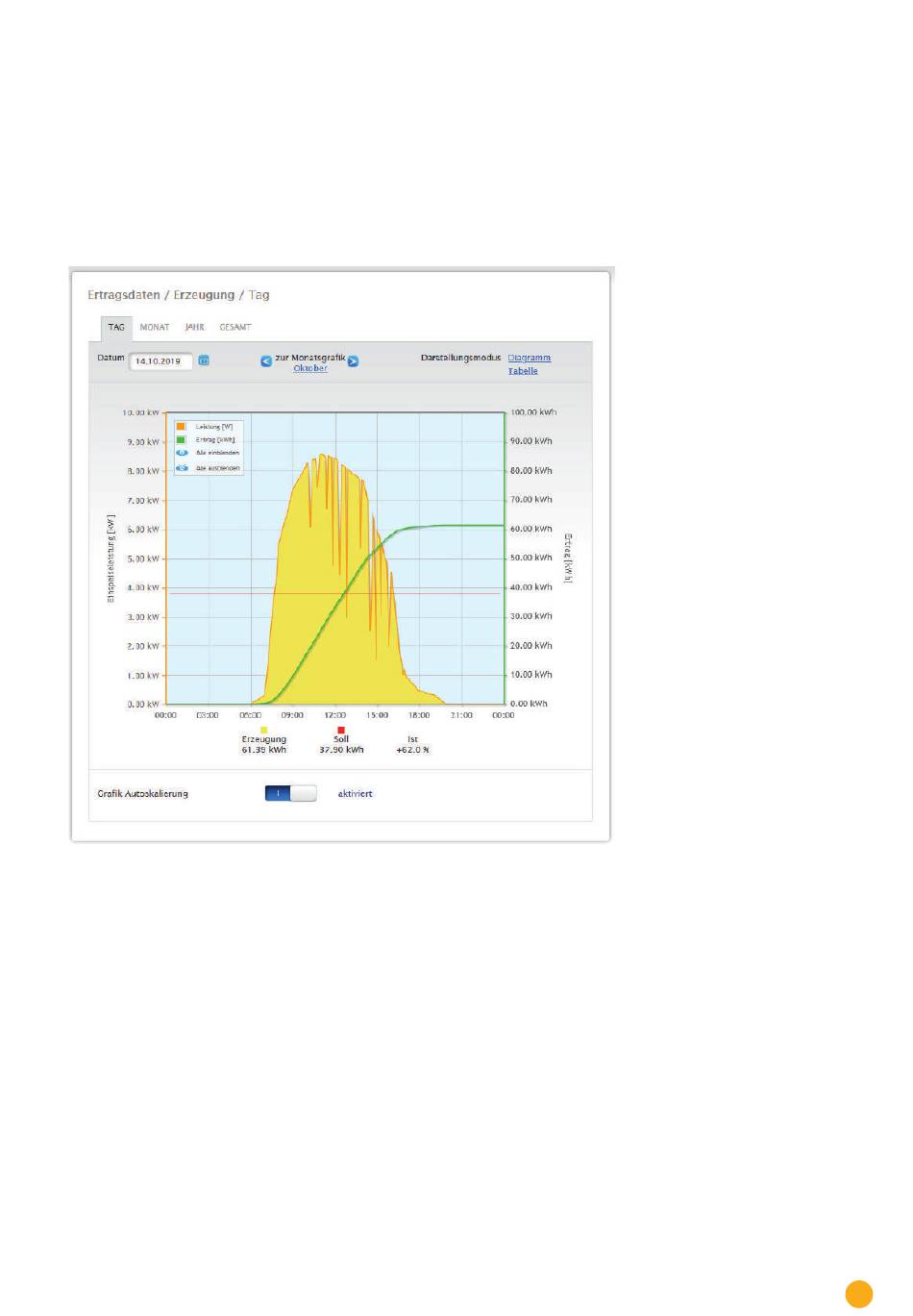

Abb.: Diagramm Tages-Ansicht Erzeugung mit aktivierter Autoskalierung

In der Erzeugung Tag werden folgende Daten grafisch dargestellt:
•
Erzeugung (kWh) (Wurde der Wert des Tagesertrags über die Datenkorrektur korrigiert, wird diese Änderung
in Klammern angezeigt).
•
Soll (kWh).
•
Ist (%).
Menüpunkt Ertragsdaten
Leistung Er-
(W) und
