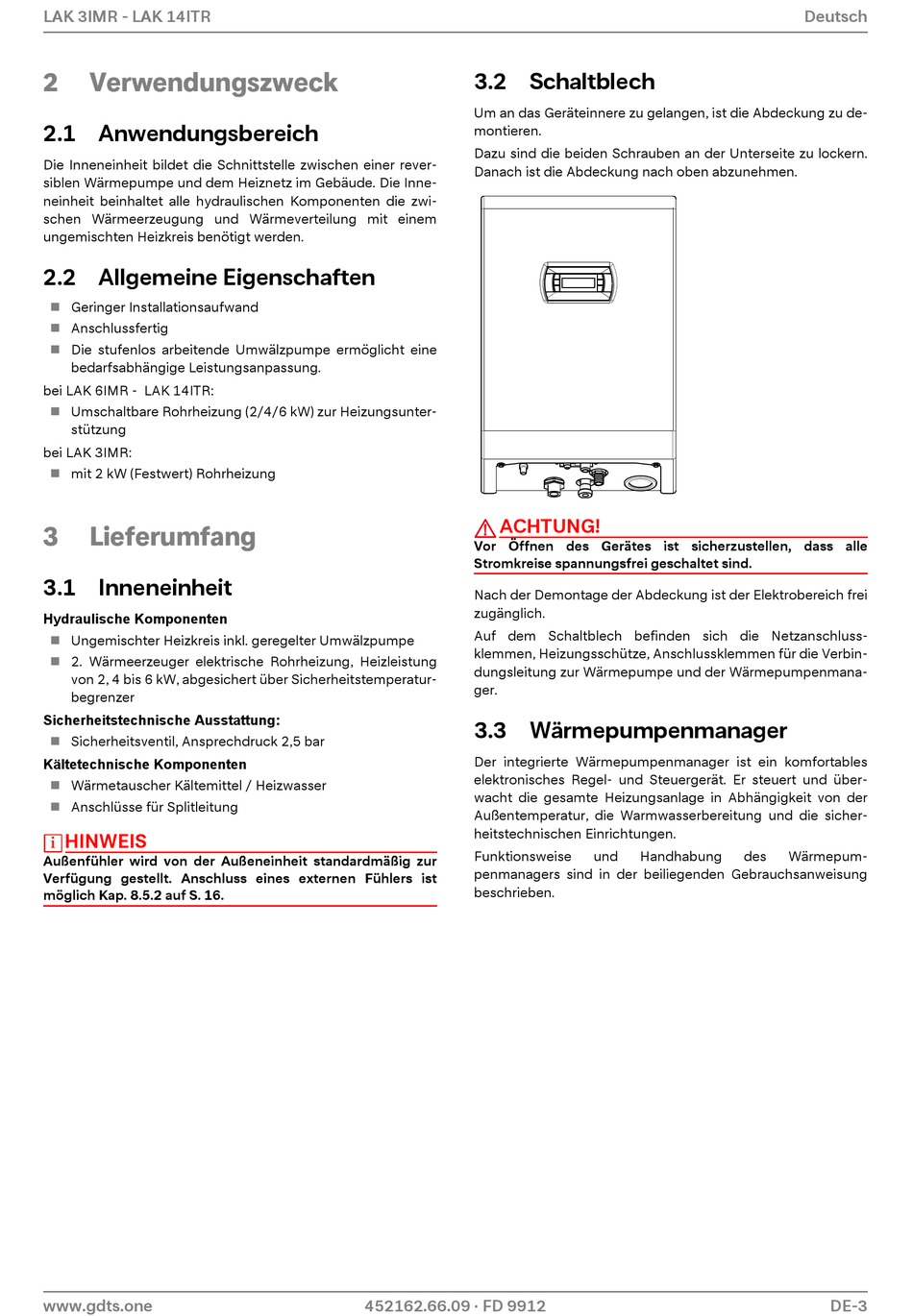

LAK 3IMR - LAK 14ITR
2

Verwendungszweck

2.1 Anwendungsbereich

Die Inneneinheit bildet die Schnittstelle zwischen einer rever-
siblen Wärmepumpe und dem Heiznetz im Gebäude. Die Inne-
neinheit beinhaltet alle hydraulischen Komponenten die zwi-
schen Wärmeerzeugung und Wärmeverteilung mit einem
ungemischten Heizkreis benötigt werden.

2.2 Allgemeine Eigenschaften

Geringer Installationsaufwand

Anschlussfertig

Die stufenlos arbeitende Umwälzpumpe ermöglicht eine

bedarfsabhängige Leistungsanpassung.
bei LAK 6IMR - LAK 14ITR:
Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunter-

stützung
bei LAK 3IMR:
mit 2 kW (Festwert) Rohrheizung

3

Lieferumfang

3.1 Inneneinheit

Hydraulische Komponenten
 Ungemischter Heizkreis inkl. geregelter Umwälzpumpe
 2. Wärmeerzeuger elektrische Rohrheizung, Heizleistung
von 2, 4 bis 6 kW, abgesichert über Sicherheitstemperatur-
begrenzer
Sicherheitstechnische Ausstattung:
Sicherheitsventil, Ansprechdruck 2,5 bar

Kältetechnische Komponenten
 Wärmetauscher Kältemittel / Heizwasser
 Anschlüsse für Splitleitung
HINWEIS
Außenfühler wird von der Außeneinheit standardmäßig zur
Verfügung gestellt. Anschluss eines externen Fühlers ist
möglich Kap. 8.5.2 auf S. 16.
www.gdts.one

3.2 Schaltblech

Um an das Geräteinnere zu gelangen, ist die Abdeckung zu de-
montieren.
Dazu sind die beiden Schrauben an der Unterseite zu lockern.
Danach ist die Abdeckung nach oben abzunehmen.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind.
Nach der Demontage der Abdeckung ist der Elektrobereich frei
zugänglich.
Auf dem Schaltblech befinden sich die Netzanschluss-
klemmen, Heizungsschütze, Anschlussklemmen für die Verbin-
dungsleitung zur Wärmepumpe und der Wärmepumpenmana-
ger.
3.3 Wärmepumpenmanager
Der integrierte Wärmepumpenmanager ist ein komfortables
elektronisches Regel- und Steuergerät. Er steuert und über-
wacht die gesamte Heizungsanlage in Abhängigkeit von der
Außentemperatur, die Warmwasserbereitung und die sicher-
heitstechnischen Einrichtungen.
Funktionsweise
penmanagers sind in der beiliegenden Gebrauchsanweisung
beschrieben.
452162.66.09 · FD 9912
und Handhabung des
Deutsch
Wärmepum-
DE-3
