6

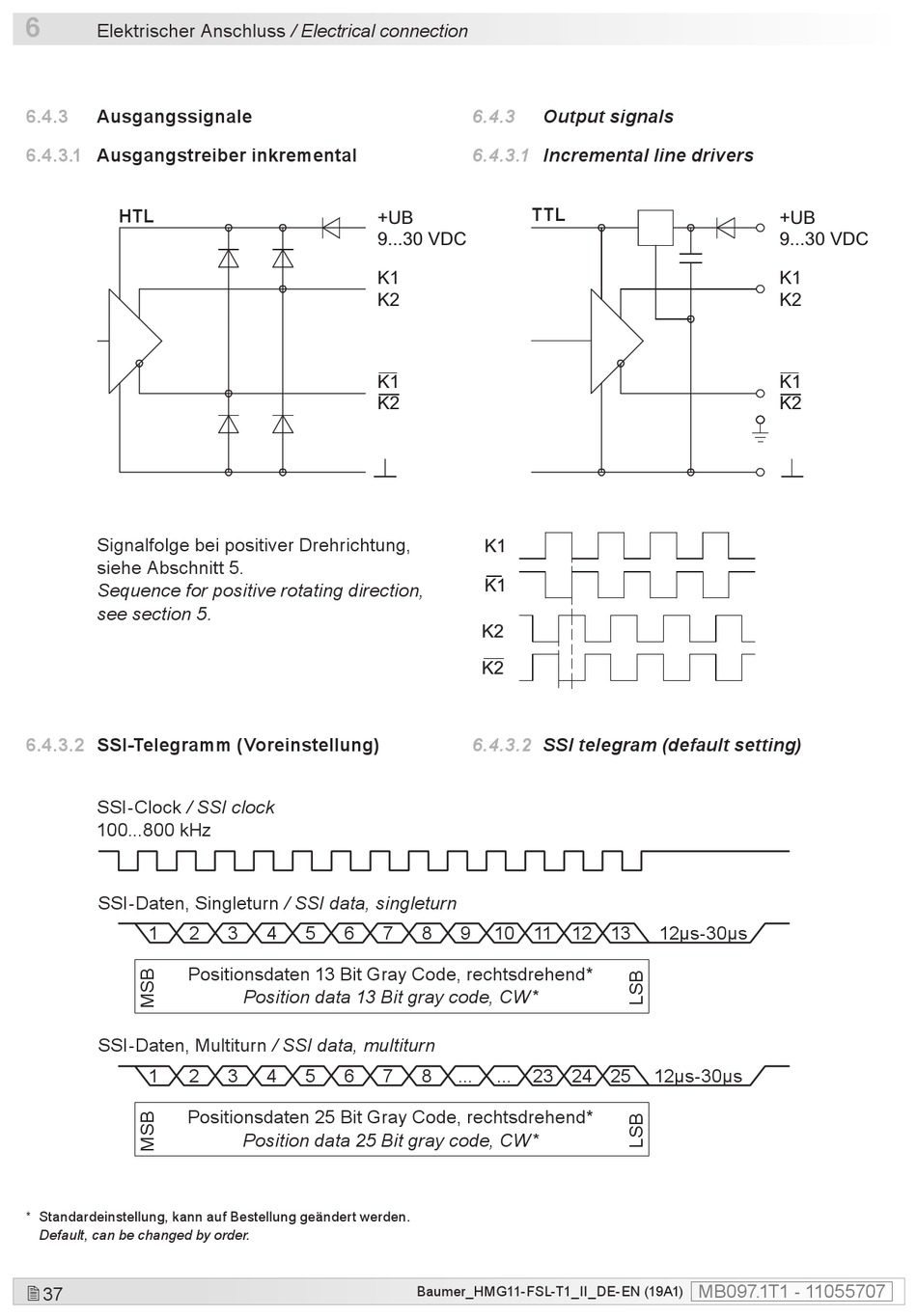

Elektrischer Anschluss / Electrical connection
6.4.3
Ausgangssignale
6.4.3.1
Ausgangstreiber inkremental
HTL
Signalfolge bei positiver Drehrichtung,
siehe Abschnitt 5.
Sequence for positive rotating direction,
see section 5.
6.4.3.2
SSI-Telegramm (Voreinstellung)
SSI-Clock / SSI clock
100...800 kHz
SSI-Daten, Singleturn / SSI data, singleturn
1
2
Positionsdaten 13 Bit Gray Code, rechtsdrehend*
SSI-Daten, Multiturn / SSI data, multiturn
1
2
Positionsdaten 25 Bit Gray Code, rechtsdrehend*
* Standardeinstellung, kann auf Bestellung geändert werden.
Default, can be changed by order.
37
+UB
9...30 VDC
K1
K2
K1
K2
3
4
5
6
7
Position data 13 Bit gray code, CW*
3
4
5
6
7
Position data 25 Bit gray code, CW*
6.4.3
Output signals
6.4.3.1
Incremental line drivers
TTL
6.4.3.2
SSI telegram (default setting)
8
9
10
11
12 13
8
...
...
23 24 25
Baumer_HMG11-FSL-T1_II_DE-EN (19A1)
+UB
9...30 VDC
K1
K2
K1
K2
12µs-30µs
12µs-30µs
MB097.1T1 - 11055707
