6.5

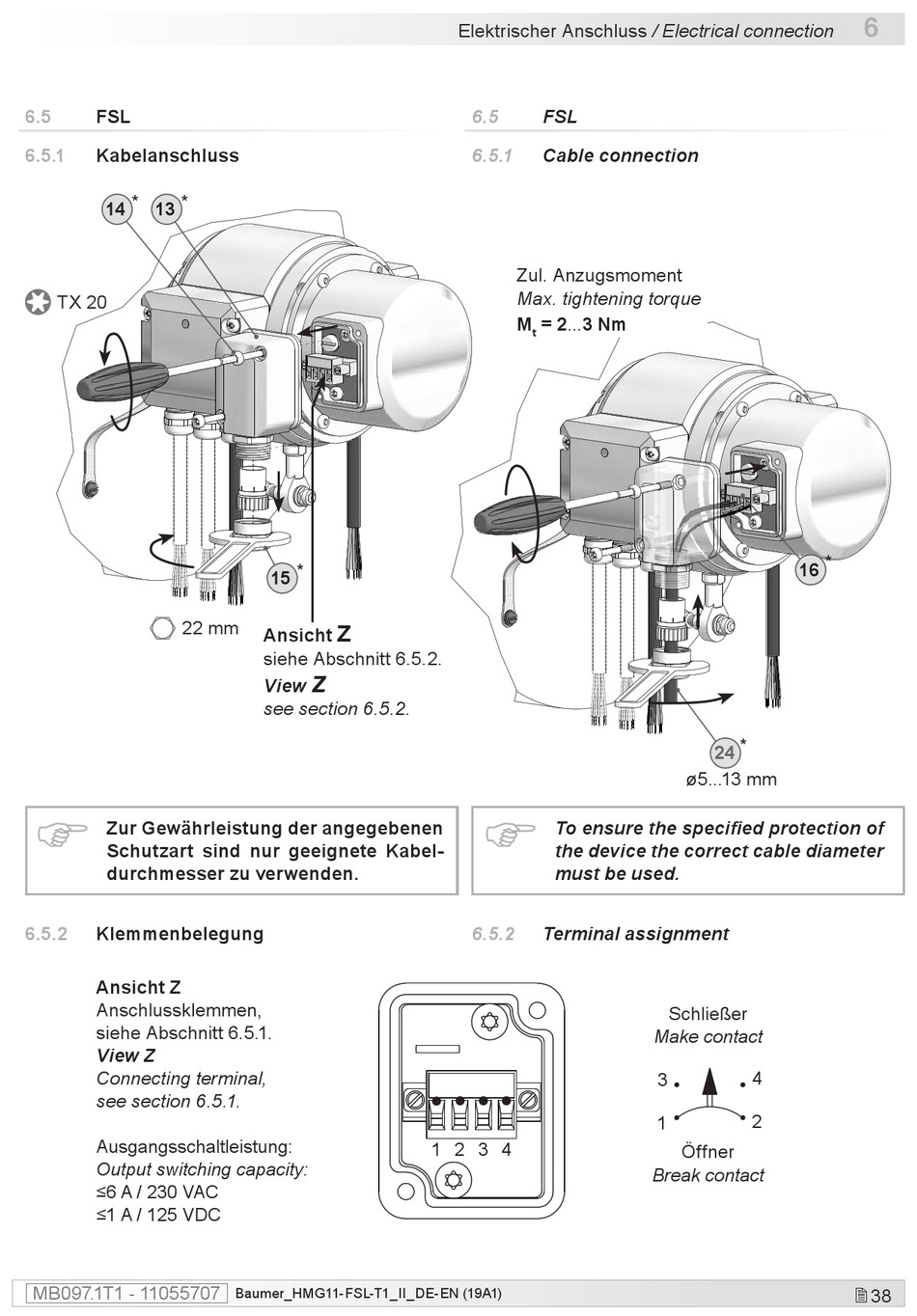

FSL

6.5.1

Kabelanschluss

* *
14 13
TX 20
22 mm
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
6.5.2

Klemmenbelegung

Ansicht Z
Anschlussklemmen,
siehe Abschnitt 6.5.1.
View Z
Connecting terminal,
see section 6.5.1.
Ausgangsschaltleistung:
Output switching capacity:
≤6 A / 230 VAC
≤1 A / 125 VDC
MB097.1T1 - 11055707
*
15
Z
Ansicht
siehe Abschnitt 6.5.2.
Z
View
see section 6.5.2.
Baumer_HMG11-FSL-T1_II_DE-EN (19A1)
Elektrischer Anschluss / Electrical connection
6.5

FSL

6.5.1

Cable connection

Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
To ensure the specified protection of
the device the correct cable diameter
must be used.
6.5.2

Terminal assignment

1 2 3
4
*
16
*
24
ø5...13 mm
Schließer
Make contact
4
3
2
1
Öffner
Break contact
6
 38
