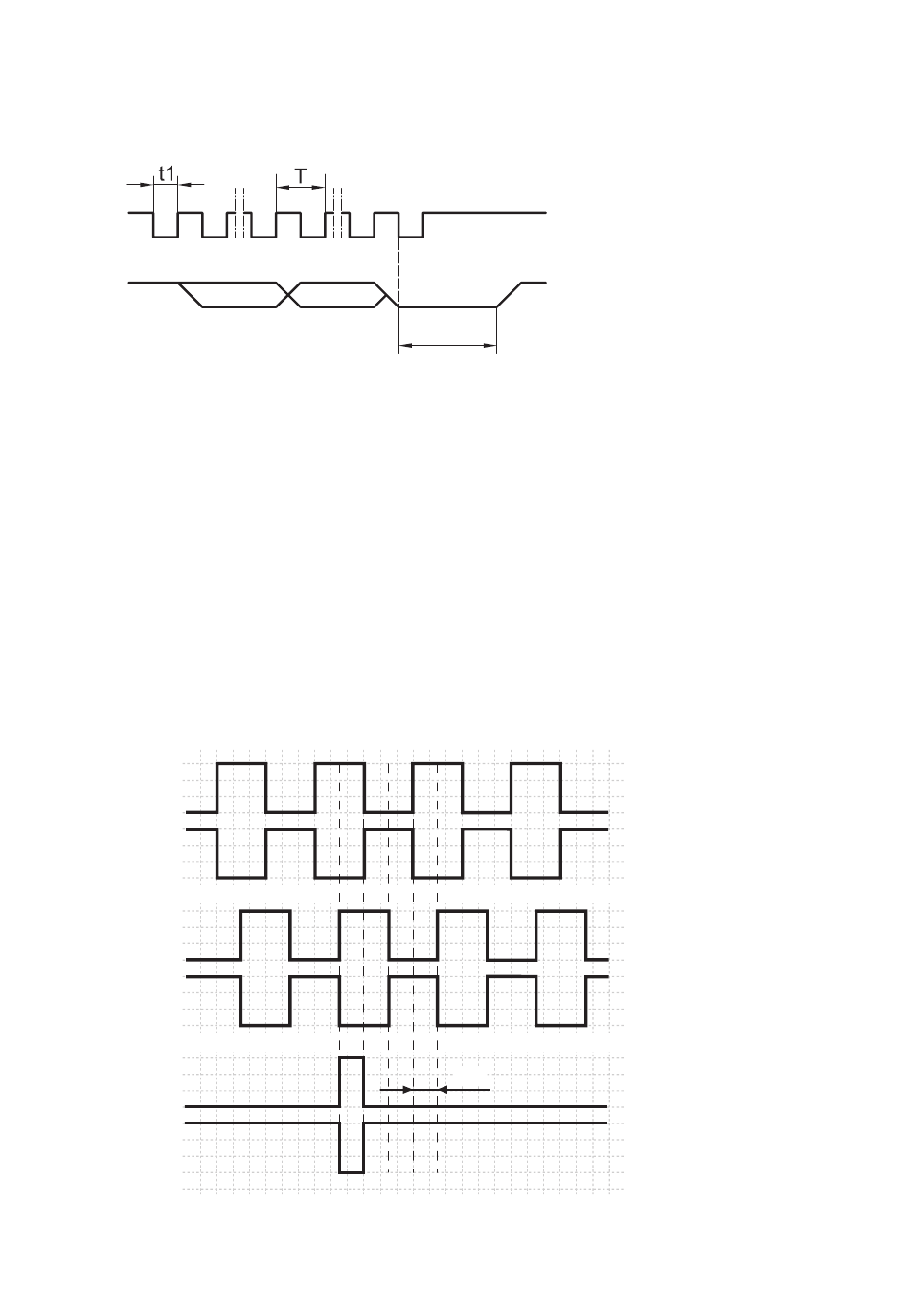

5.2 Datenübertragung SSI
Clock
Data
Clock-Frequenz
Periode (T)
Verzögerungszeit (t1)
Monoflopzeit (t2)
n, m
i
Es erfolgt kein Ringregisterbetrieb beim Weitertakten, d� h� das SSI-Wort wird nur
einmal gesendet� Liegt die Clock weiter an, folgen nur noch null-Werte�
5.3 Ausgangssignale inkremental (Zusatzausgänge)
Bei positiver Drehrichtung
A+
A-
B+
B-
R+ *
Nullimpuls+
*
R-
Nullimpuls-
* nur bei Zusatzausgang 2
MB245DE - 11171692, 17A1, Baumer_PMG10-SSI_II_DE
Position Speed
n-1...0 bit m-1...0 bit
msb → lsb msb → lsb
100 kHz���2 MHz
0,5...10 µs
0,25...5 µs
20 µs (intern)
Anzahl Bits
ELEKTRISCHER AnSCHLuSS / DATEnÜBERTRAGunG SSI
t2
90°
12/29
