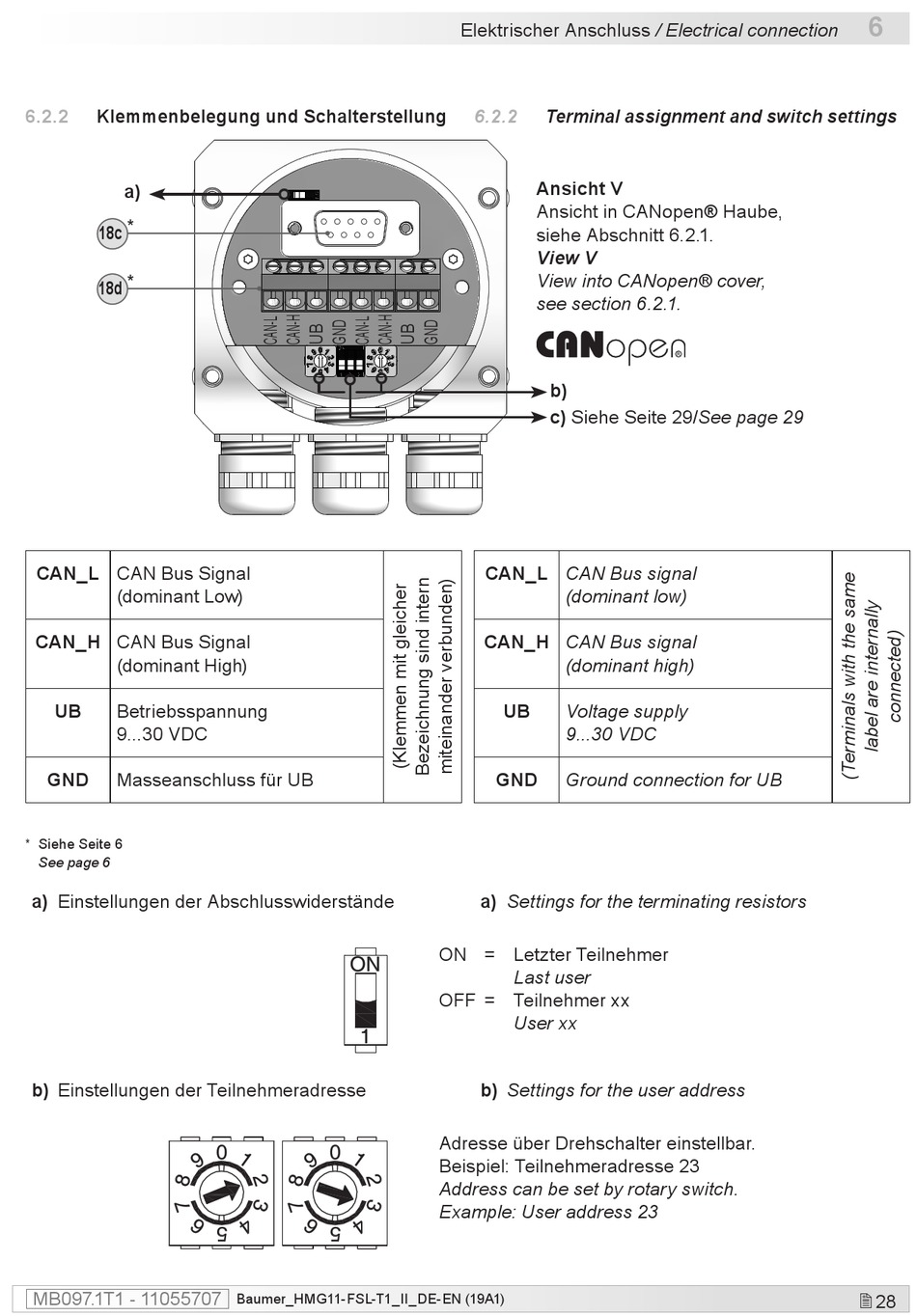

Klemmenbelegung Und Schalterstellung; Terminal Assignment And Switch Settings - Baumer HMG 11+FSL Montage- Und Betriebsanleitung

6.2.2

Klemmenbelegung und Schalterstellung

a)
*
18c
*
18d
CAN_L CAN Bus Signal
(dominant Low)
CAN_H CAN Bus Signal
(dominant High)
UB
Betriebsspannung
9...30 VDC
GND Masseanschluss für UB
* Siehe Seite 6
See page 6
a) Einstellungen der Abschlusswiderstände
b) Einstellungen der Teilnehmeradresse
MB097.1T1 - 11055707
Baumer_HMG11-FSL-T1_II_DE-EN (19A1)
Elektrischer Anschluss / Electrical connection
6.2.2

Terminal assignment and switch settings

Ansicht V
Ansicht in CANopen® Haube,
siehe Abschnitt 6.2.1.
View V
View into CANopen® cover,
see section 6.2.1.
b)
c) Siehe Seite 29/See page 29
CAN_L CAN Bus signal
(dominant low)
CAN_H CAN Bus signal
(dominant high)
UB
Voltage supply
9...30 VDC
GND
Ground connection for UB
a) Settings for the terminating resistors
ON = Letzter Teilnehmer
Last user
OFF = Teilnehmer xx
User xx
b) Settings for the user address
Adresse über Drehschalter einstellbar.
Beispiel: Teilnehmeradresse 23
Address can be set by rotary switch.
Example: User address 23
