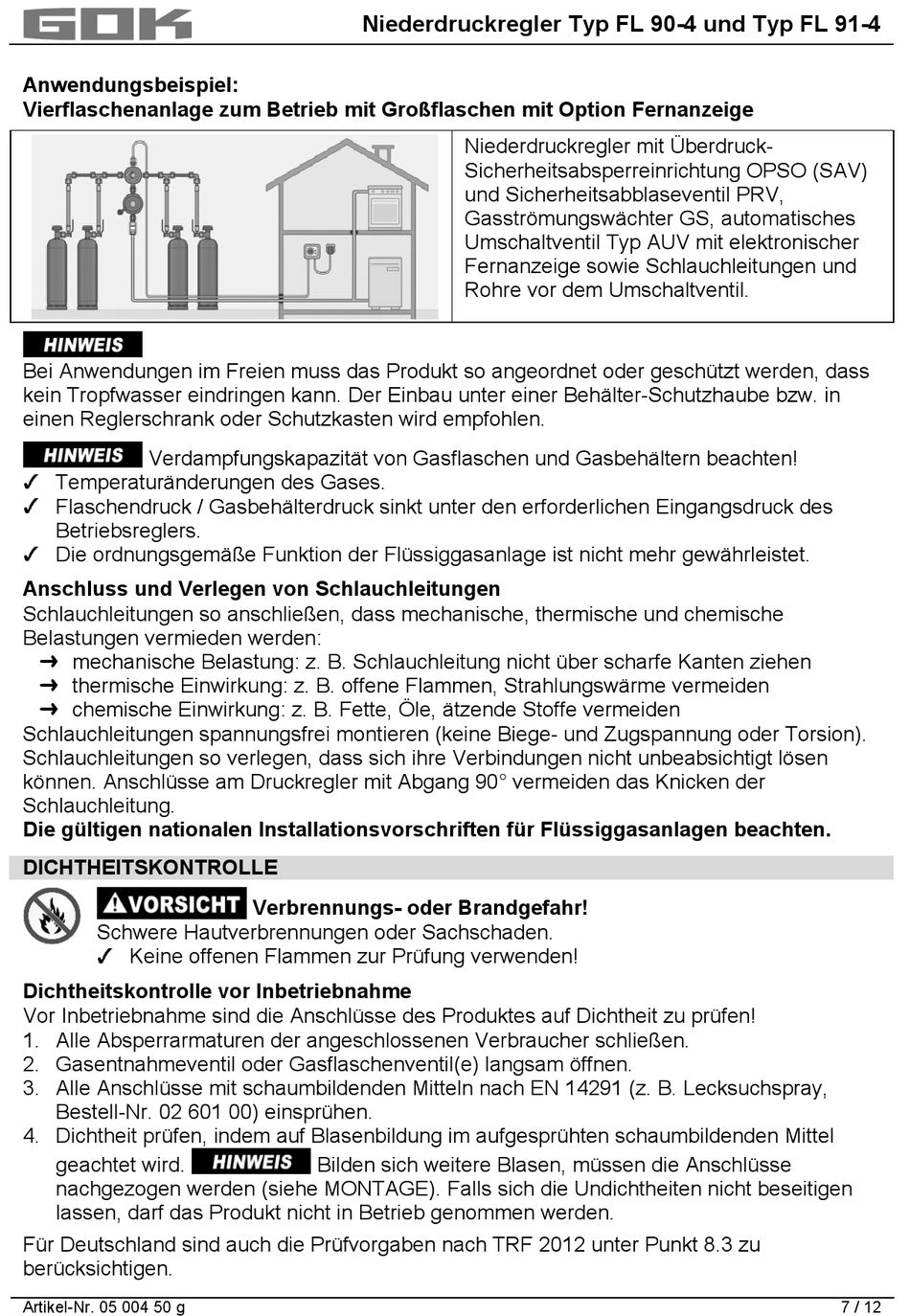

Dichtheitskontrolle - GOK FL 90-4 Montage- Und Bedienungsanletung

Anwendungsbeispiel:
Vierflaschenanlage zum Betrieb mit Großflaschen mit Option Fernanzeige
Bei Anwendungen im Freien muss das Produkt so angeordnet oder geschützt werden, dass
kein Tropfwasser eindringen kann. Der Einbau unter einer Behälter-Schutzhaube bzw. in
einen Reglerschrank oder Schutzkasten wird empfohlen.
Verdampfungskapazität von Gasflaschen und Gasbehältern beachten!
Temperaturänderungen des Gases.
Flaschendruck / Gasbehälterdruck sinkt unter den erforderlichen Eingangsdruck des
Betriebsreglers.
Die ordnungsgemäße Funktion der Flüssiggasanlage ist nicht mehr gewährleistet.
Anschluss und Verlegen von Schlauchleitungen
Schlauchleitungen so anschließen, dass mechanische, thermische und chemische
Belastungen vermieden werden:
 mechanische Belastung: z. B. Schlauchleitung nicht über scharfe Kanten ziehen
 thermische Einwirkung: z. B. offene Flammen, Strahlungswärme vermeiden
 chemische Einwirkung: z. B. Fette, Öle, ätzende Stoffe vermeiden
Schlauchleitungen spannungsfrei montieren (keine Biege- und Zugspannung oder Torsion).
Schlauchleitungen so verlegen, dass sich ihre Verbindungen nicht unbeabsichtigt lösen
können. Anschlüsse am Druckregler mit Abgang 90° vermeiden das Knicken der
Schlauchleitung.
Die gültigen nationalen Installationsvorschriften für Flüssiggasanlagen beachten.

DICHTHEITSKONTROLLE

Schwere Hautverbrennungen oder Sachschaden.
Keine offenen Flammen zur Prüfung verwenden!
Dichtheitskontrolle vor Inbetriebnahme
Vor Inbetriebnahme sind die Anschlüsse des Produktes auf Dichtheit zu prüfen!
1. Alle Absperrarmaturen der angeschlossenen Verbraucher schließen.
2. Gasentnahmeventil oder Gasflaschenventil(e) langsam öffnen.
3. Alle Anschlüsse mit schaumbildenden Mitteln nach EN 14291 (z. B. Lecksuchspray,
Bestell-Nr. 02 601 00) einsprühen.
4. Dichtheit prüfen, indem auf Blasenbildung im aufgesprühten schaumbildenden Mittel
geachtet wird.
nachgezogen werden (siehe MONTAGE). Falls sich die Undichtheiten nicht beseitigen
lassen, darf das Produkt nicht in Betrieb genommen werden.
Für Deutschland sind auch die Prüfvorgaben nach TRF 2012 unter Punkt 8.3 zu
berücksichtigen.
Artikel-Nr. 05 004 50 g
Niederdruckregler Typ FL 90-4 und Typ FL 91-4
Verbrennungs- oder Brandgefahr!
Bilden sich weitere Blasen, müssen die Anschlüsse
Niederdruckregler mit Überdruck-
Sicherheitsabsperreinrichtung OPSO (SAV)
und Sicherheitsabblaseventil PRV,
Gasströmungswächter GS, automatisches
Umschaltventil Typ AUV mit elektronischer
Fernanzeige sowie Schlauchleitungen und
Rohre vor dem Umschaltventil.
7 / 12
