NEOMAT est produit par Motus S.p.a. (TV) I. ERGO, PLANO, VOLO sont produits par Nice S.p.a. (TV) I. Motus s.r.l. est une société du groupe Nice S.p.a.
Avertissements:
Les moteurs série "NEOMAT" ont été réalisés pour automatiser le mouvement
de stores; toute autre utilisation est impropre et interdite. Les moteurs sont pro-
jetés pour usage résidentiel; le temps de travail continu maximum prévu est de
4 minutes avec un cycle de 20%. Dans le choix du type de moteur en fonction
de l'application, il faudra considérer le couple nominal et le temps de fonction-
nement indiqués sur les données de la plaque. Le diamètre minimum du tube
dans lequel le moteur peut être installé est 40 mm pour NEOMAT ST, 52 mm
pour NEOMAT MT et 70 mm pour NEOMAT LT. L'installation doit être effectuée
par du personnel technique dans le plein respect des normes de sécurité.

1) Description du produit

Les moteurs tubulaires NEOMAT ST Ø35 mm, NEOMAT MT Ø45 mm
(fig. 2) et NEOMAT LT Ø58 mm contiennent une logique de commande
avec récepteur radio incorporé qui fonctionne à une fréquence de
433,92 MHz avec technologie rolling code, pour garantir des niveaux
de sécurité élevés. Pour chaque moteur, il est possible de mémoriser
jusqu'à 14 radiocommandes de la série "ERGO" et "PLANO" (fig. 3) ou
radio-capteurs. La logique incorporée dans le moteur est munie égale-
ment d'un système de fin de course électronique à haute précision qui
est en mesure de détecter constamment la position du store. À travers
une opération de programmation, les limites du mouvement, à savoir
store fermé et store ouvert (plus les éventuelles positions intermédiaires)
sont mémorisées; ensuite le mouvement s'arrêtera automatiquement
quand ces positions seront atteintes. Le fin de course électronique est
en mesure de compenser les éventuels allongements de la toile (fonc-
tion "CAT") en garantissant la fermeture parfaite du caisson et en évitant
les relâchements de la toile quand il est ouvert.
2) Installation
Préparer le moteur avec la séquence d'opérations suivante (fig. 5):
1. Enfiler la bague neutre (E) sur le moteur (A) jusqu'à ce qu'elle
s'encastre dans l'anneau neutre correspondant (F).
2. Insérer la bague d'entraînement (D) sur l'arbre du moteur.
Sur NEOMAT ST la bague se fixe automatiquement par clipsage.
3. Sur NEOMAT MT, fixer la bague d'entraînement avec la rondelle
seeger par pression.
Introduire le moteur ainsi assemblé dans le tube d'enroulement du sto-
re jusqu'à ce qu'il touche l'extrémité de la bague neutre (E). Fixer le
tube à la bague d'entraînement (D) à l'aide d'une vis M4x10 de maniè-
2.1) Branchements électriques
ATTENTION: pour les branchements du moteur, il faut
!
prévoir un dispositif omnipolaire de déconnexion du
secteur avec distance entre les contacts d'au moins 3 mm
(sectionneur ou bien fiche et prise, etc.)
ATTENTION: respecter scrupuleusement les conne-
!
xions prévues, en cas de doute, ne pas tenter en vain
mais consulter les notices techniques plus détaillées dis-
ponibles également sur le site "www.niceforyou.com".
14
La hauteur d'installation minimum est de 2,5 m par rapport au sol ou au plan-
cher, garantissant dans tous les cas un accès aisé; la distance à l'horizontale
entre le store complètement ouvert et n'importe quel objet permanent doit être
garantie d'au moins 0,4 m. Pour les appareils à utiliser à l'extérieur, le câble
d'alimentation en PVC doit être installé dans un conduit de protection. Ne pas
soumettre le moteur tubulaire à des écrasements, chocs, chutes ou contact
avec des liquides de n'importe quelle nature; ne pas percer ni appliquer de vis
sur toute la longueur du moteur tubulaire (fig. 1). S'adresser à du personnel
technique compétent pour toute opération de maintenance et réparation.
Les moteurs NEOMAT peuvent être programmés pour la réduction de
couple (fonction "RDC") qui diminue de 50% environ le couple du
moteur, peu avant que le store soit complètement fermé, pour éviter de
tirer excessivement la toile. NEOMAT prévoit en outre la fonction de relâ-
che de la traction "RDT" qui relâche un court instant la tension sur la toi-
le après avoir terminé la manœuvre de fermeture, de manière que la toi-
le ne reste pas trop tendue pendant de longues périodes. Les fonctions
CAT, RDC et RDT ont été étudiées pour simuler le comportement atten-
tif et diligent d'une personne qui actionne manuellement le store.
La programmation des limites de mouvement et de quelques fonctions
supplémentaires peut être faite à partir des radiocommandes, un "Bip"
sonore en guidera les différentes phases. Il est possible de comman-
der les moteurs également avec un bouton externe (avec fonction Pas-
à-Pas) ou bien par Bus "TTBUS". Des capteurs de vent, soleil et pluie
activent automatiquement le système quand les conditions climatiques
le requièrent.
Figure 4
A: Moteur tubulaire NEOMAT
B: Clips ou goupilles de fixation
C: Support et entretoise
D: Bague d'entraînement
E: Bague neutre
F: Anneau neutre
re à éviter les éventuels glissements et déplacements axiaux du moteur
(fig. 6). Bloquer enfin la tête du moteur au support (C) prévu à cet usa-
ge, avec l'éventuelle entretoise, à l'aide des clips ou de la goupille (B).
Un branchement erroné peut provoquer des pannes ou
des situations de danger.

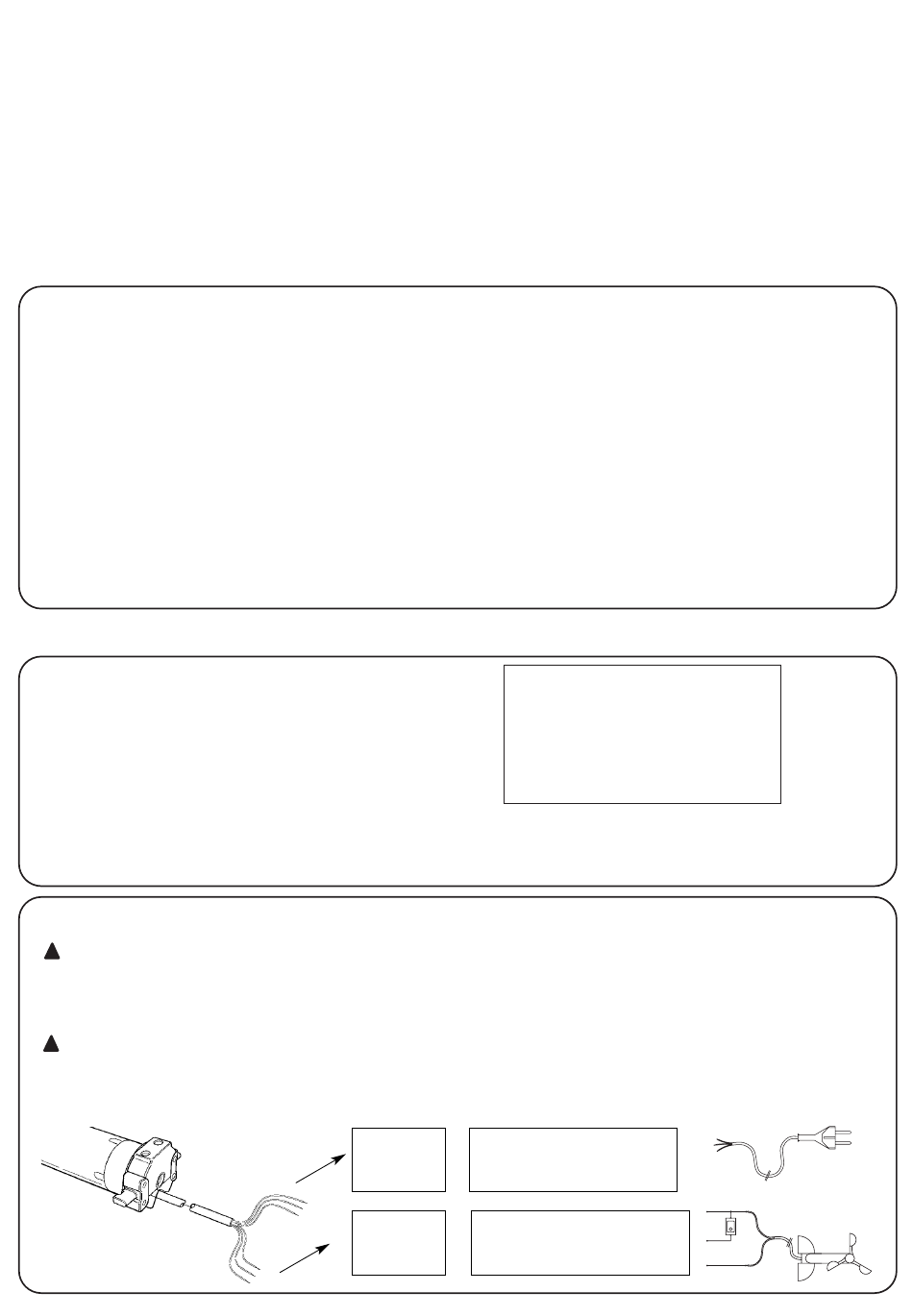

Le câble pour les connexions électriques du moteur NEOMAT dis-
pose de 6 conducteurs:
• Ligne d'alimentation du secteur électrique: Phase, Neutre et
Terre.
• Signaux de commande à très basse tension (SELV): Pas-à-Pas
ou Bus "TTBUS" et capteurs climatiques.
Brun
Étiquette
Bleu
jaune
Jaune/Vert
Noir = Commun (0V)
Étiquette
Blanc = Pas-à-Pas. + "TTBUS"
verte
Orange = Capteurs climatiques
= Phase
= Neutre
= Terre
