Description Du Produit; Branchements Électriques - Nice neostar T Anweisungen Und Hinweise Für Den Installateur

NEOSTAR_T est produit par Motus S.p.a. (TV) I. Motus S.p.a. est une société du groupe Nice S.p.a.
Avertissements:
Les moteurs série "NEOSTAR_T" ont été réalisés pour automatiser le mou-
vement de stores; toute autre utilisation est impropre et interdite. Les
moteurs sont projetés pour usage résidentiel; le temps de travail continu
maximum prévu est de 4 minutes avec un cycle de 20%. Dans le choix du
type moteur, en fonction de l'application, il faudra considérer le couple
nominal et le temps de fonctionnement indiqués sur la plaque. Le diamètre
minimum du tube dans lequel le moteur peut être installé est 40mm pour
NEOSTAR ST; 52mm pour NEOSTAR MT et 70mm pour NEOSTAR LT.
L'installation doit être effectuée par du personnel technique dans le plein
respect des normes de sécurité. La hauteur d'installation minimum est de

1) Description du produit

Les moteurs NEOSTAR ST ø35mm, NEOSTAR MT ø45mm (fig. 2) et
NEOSTAR LT ø58mm, sont munis d'un fin de course électronique à hau-
te précision qui est en mesure de relever constamment la position du sto-
re. À travers une opération de programmation, les limites du mouvement,
à savoir store fermé et store ouvert, sont mémorisées; ensuite le mouve-
ment s'arrêtera automatiquement quand ces deux positions seront
atteintes. Le fin de course électronique est en mesure de compenser les
éventuels allongements de la toile (fonction "CAT") en garantissant la fer-
meture parfaite du caisson et en évitant les relâchements de la toile
2) Installation
Préparer le moteur avec la séquence d'opérations suivante (fig. 4):
1. Enfiler la bague neutre (E) sur le moteur (A) jusqu'à ce qu'elle s'en-
castre dans l'anneau neutre correspondant (F).
2. Insérer la bague d'entraînement (D) sur l'arbre du moteur.
Sur NEOSTAR ST la bague se fixe automatiquement par pression.
3. Sur NEOSTAR MT, fixer la bague d'entraînement avec la rondelle
seeger.
Introduire le moteur ainsi assemblé dans le tube d'enroulement du sto-
re jusqu'à ce qu'il touche l'extrémité de la bague neutre (E). Fixer le
tube à la bague d'entraînement (D) à l'aide d'une vis M4x10 de maniè-
2.1) Branchements électriques
!
ATTENTION: durant les opérations de programmation, il faut utiliser un inverseur de commande qui permette l'activation simul-
tanée de la phase électrique de montée et de la phase électrique de descente; en alternative, il est possible d'utiliser pour les opé-
rations de programmation l'unité de commande spéciale TTU et de la remplacer ensuite par l'inverseur de commande définitif.
!
ATTENTION: pour les branchements du moteur, il faut prévoir un dispositif omnipolaire de déconnexion du secteur
avec distance entre les contacts d'au moins 3 mm (sectionneur ou bien fiche et prise, etc.)
!
ATTENTION: respecter scrupuleusement les connexions prévues, en cas de doute, ne pas tenter en vain mais consul-
ter les notices techniques disponibles également sur le site "www.niceforyou.com".
Un branchement erroné peut provoquer des pannes ou des situations de danger.

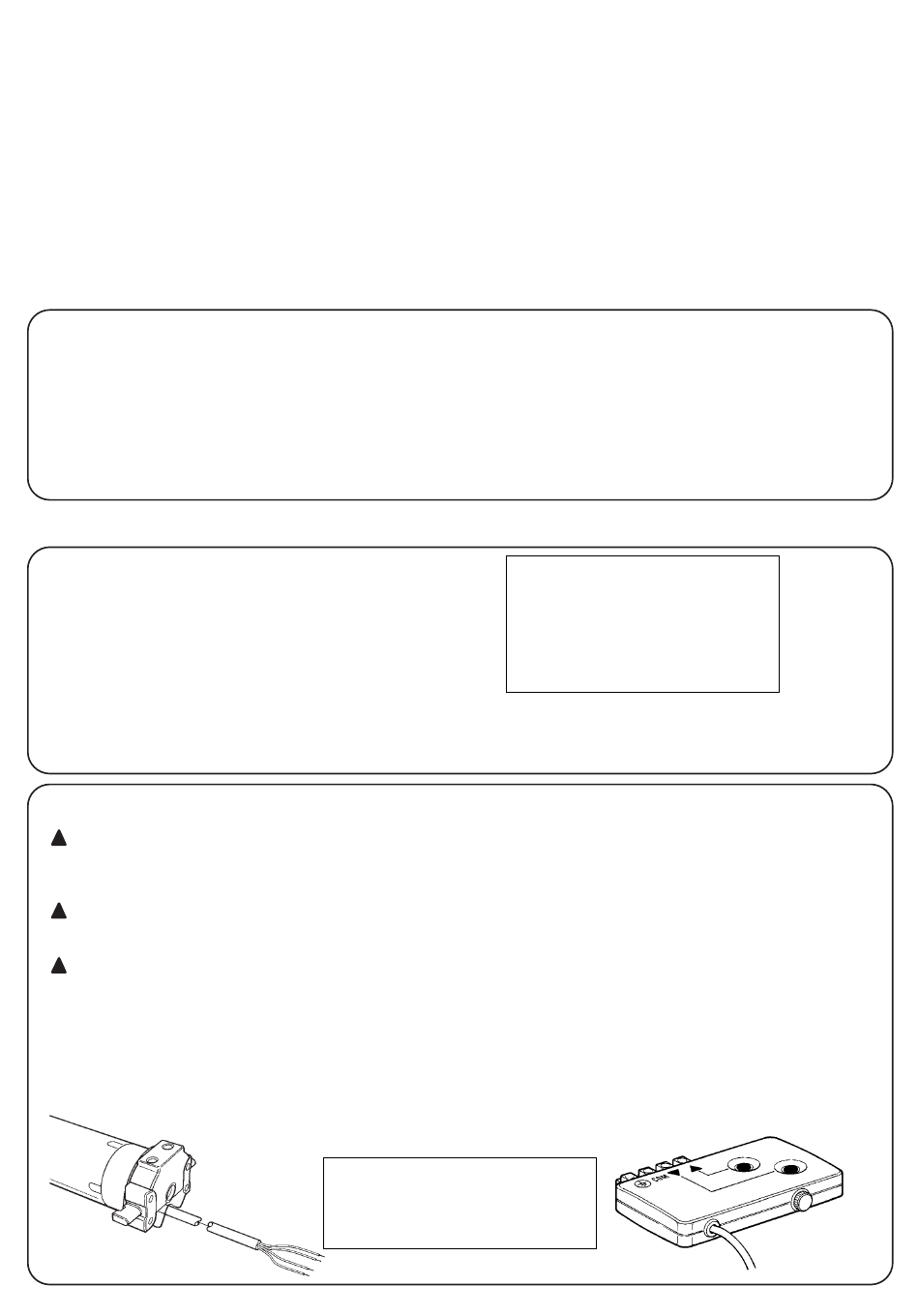

Le câble pour les connexions électriques du moteur NEOSTAR_T
dispose de 4 conducteurs: phase électrique de montée, phase élec-
trique de descente, Commun (généralement lié au Neutre) et Terre
(connexion équipotentielle de protection). Du point de vue électrique,
NEOSTAR_T
10
2,5 m par rapport au sol ou au plancher, garantissant dans tous les cas un
accès aisé; la distance à l'horizontale entre le store complètement ouvert
et n'importe quel objet permanent doit être garantie d'au moins 0,4 m.
Pour les appareils à utiliser à l'extérieur, le câble d'alimentation en PVC doit
être installé dans un conduit de protection. Ne pas soumettre le moteur
tubulaire à des écrasements, chocs, chutes ou contact avec des liquides
de n'importe quelle nature; ne pas percer ni appliquer de vis sur toute la
longueur du moteur tubulaire; ne pas utiliser plusieurs inverseurs de com-
mande pour le même moteur (fig. 1). S'adresser à du personnel technique
compétent pour toute opération de maintenance et réparation.
quand il est ouvert. Les moteurs NEOSTAR_T peuvent être programmés
pour la réduction de couple "RDC" qui diminue de 50% environ le couple
du moteur, peu avant que le store soit complètement fermé, pour éviter
de tirer excessivement la toile. NEOSTAR_T prévoit en outre la fonction
de relâche de la traction "RDT" qui relâche un court instant la tension sur
la toile après avoir terminé la manœuvre de fermeture, de manière que la
toile ne reste pas trop tendue pendant de longues périodes. Les fonc-
tions CAT, RDC et RDT ont été étudiées pour simuler le comportement
attentif et diligent d'une personne qui actionne manuellement le store.
re à éviter les éventuels glissements et déplacements axiaux du moteur
(fig. 5). Bloquer enfin la tête du moteur au support (C) prévu à cet usa-
ge, avec l'éventuelle entretoise, à l'aide des clips ou de la goupille (B).
par conséquent, il est commandé comme un moteur normal avec
fins de course électromécaniques (fig. 6); avec NEOSTAR_T, c'est le
système de fin de course électronique, programmé ad hoc, qui arrê-
tera le moteur dans les positions prévues.
Brun = phase électrique de montée
Noir = phase électrique de descente
Bleu = Commun
Jaune/Vert = Terre
Figure 3
A: Moteur tubulaire NEOSTAR_T
B: Clips ou goupilles de fixation
C: Support et entretoise
D: Bague d'entraînement
E: Bague neutre
F: Anneau neutre
TTU
