172 AVENTICS | DDL, CL03/CL03-XL | R402003658–BDL–001–AE
Sostituzione
2

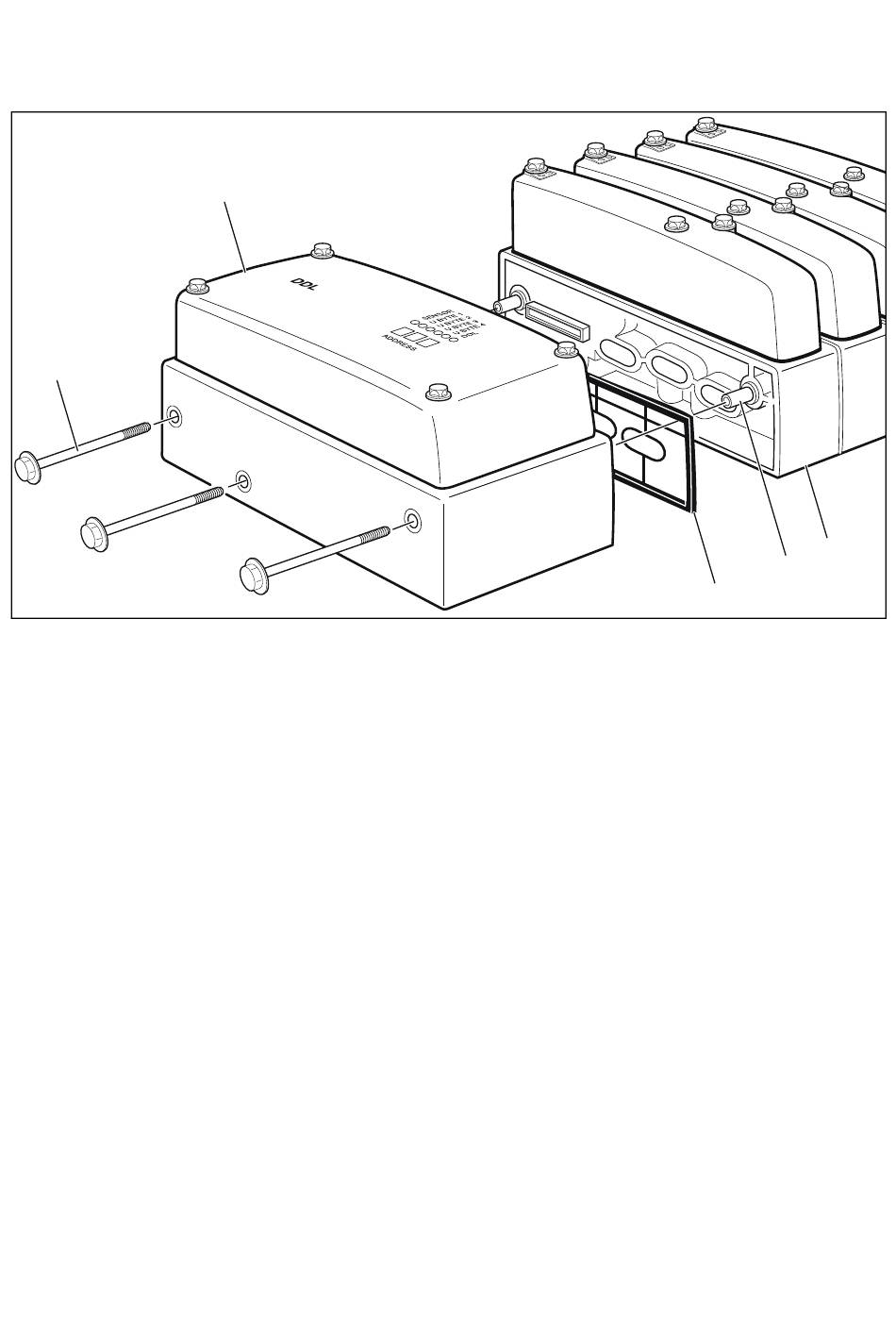

Fig. 5: Sostituzione dell'accoppiatore bus sul sistema di valvole CL03/CL03-XL, esempio
1
1. Sconnettere l'alimentazione elettrica e pneumatica dal lato
inferiore dell'accoppiatore bus (1).
2. Allentare le tre viti (2), che collegano l'accoppiatore bus con
le valvole (vite esagonali, apertura della chiave 8 mm).
3. Scollegare l'accoppiatore bus dalla piastra di collegamento
delle valvole (3).
4. Spingere il nuovo accoppiatore bus sui tiranti (4) dell'unità
valvole. Assicurarsi che la guarnizione (5) sia posizionata
correttamente.
5. Riavvitare le tre viti (2) e stringerle saldamente. Coppia di
serraggio 2,8 - 3,2 Nm.
6. Copiare tutte le impostazioni del vecchio accoppiatore bus
nel nuovo accoppiatore bus (vedi "Esecuzione delle
impostazioni" a pagina 157).
7. Creare i collegamenti elettrici e pneumatici.
8. Controllare la configurazione ed eventualmente adattarla.
3
4
5
